Рама — HITACHI KH180-3

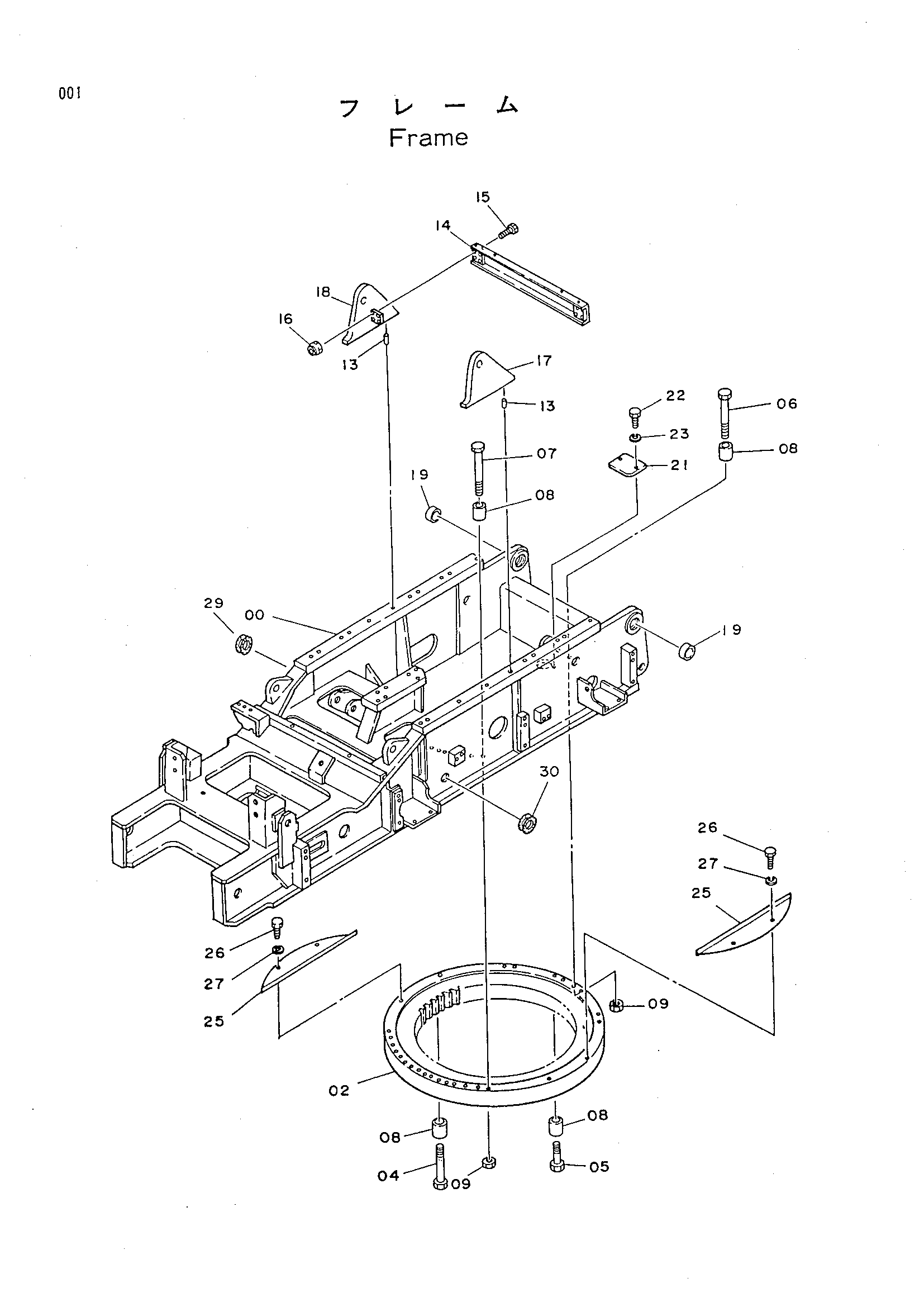

Заводская схема «Рама» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7015958 | Рама основной | 1 |
| 02 | 9072387 | Подшипник. поворот | 1 |
| 04 | J932711 | Болт | 24 |
| 05 | J932706 | Болт | 8 |
| 06 | 4154660 | Болт | 8 |
| 07 | 4154659 | Болт | 14 |
| 08 | 4511723 | Проставка | 54 |
| 09 | J951027 | Гайка | 22 |
| 13 | J400832 | Установочный штифт | 4 |
| 14 | 8028897 | Стойка | 1 |
| 15 | M211650 | Болт | 8 |
| 16 | M660016 | U-образная гайка | 8 |
| 17 | 9723358 | Кронштейн | 1 |
| 18 | 9723357 | Кронштейн | 1 |
| 19 | 4146339 | Втулка | 2 |
| 21 | 4093445 | Крышка | 1 |
| 22 | J901220 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 4155701 | Крышка | 2 |
| 26 | J901220 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 29 | 4158671 | Защитный кожух | 1 |
| 30 | 4242150 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
