Управление в сборе — HITACHI KH180-3

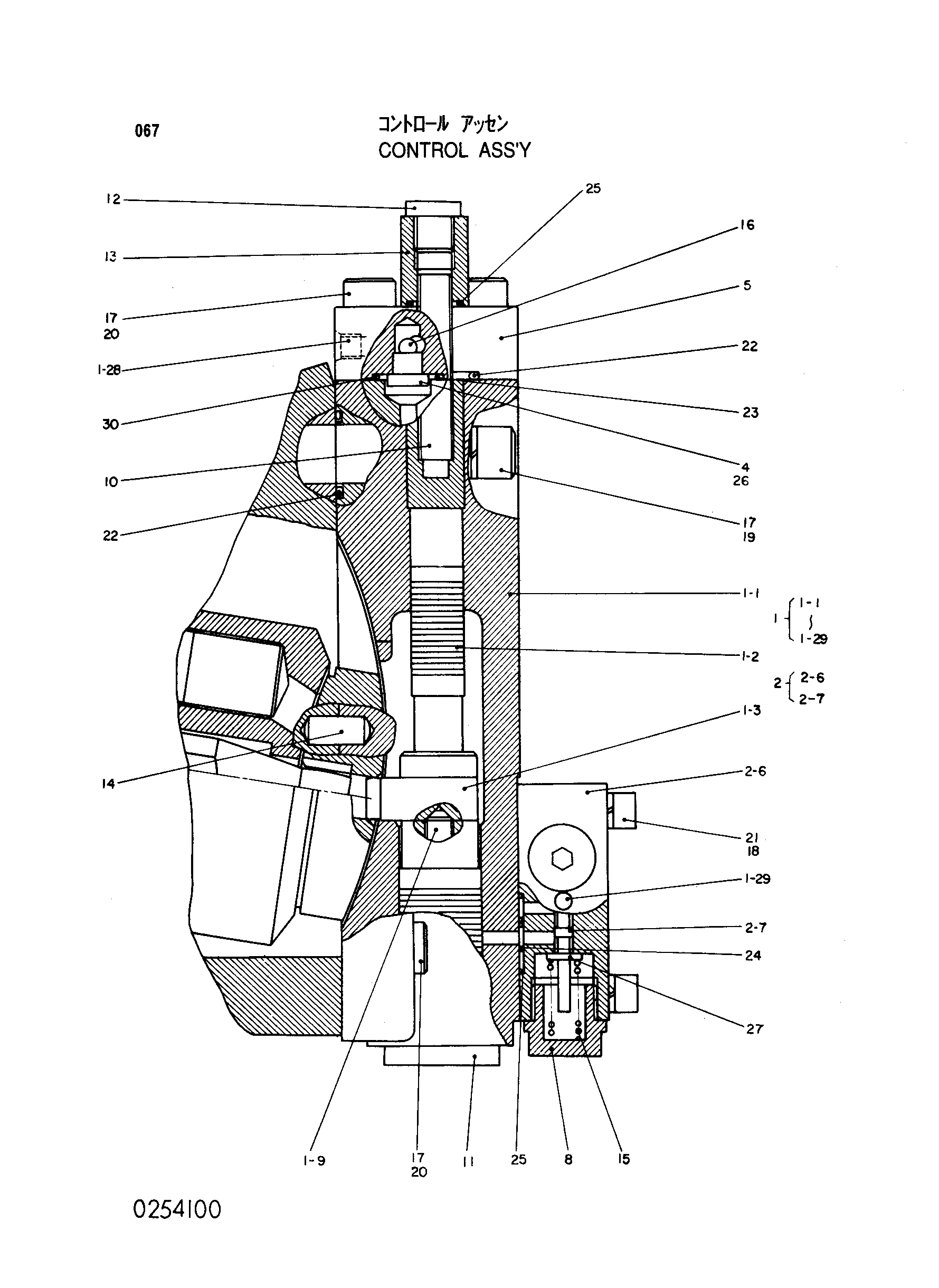

Заводская схема «Управление в сборе» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4168735 | Управление в сборе | 1 | |
| 1 | 4168815 | Корпус в сборе | 1 |
| 2 | 4168816 | Корпус в сборе | 1 |
| 4 | 0215012 | Пробка | 2 |
| 5 | 0254101 | Крышка | 1 |
| 8 | 0254102 | Пробка | 1 |
| 10 | 0254113 | Установочный винт | 1 |
| 11 | 0254104 | Пробка | 1 |
| 12 | 0254105 | Пробка | 1 |
| 13 | 0254106 | Гайка | 1 |
| 14 | 0254107 | Палец | 2 |
| 15 | 0254108 | Пружина | 1 |
| 16 | 0215022 | Стальной шарик | 2 |
| 17 | 0230124 | Пружинная шайба | 12 |
| 18 | 0254109 | Пружинная шайба | 4 |
| 19 | 0254110 | Винт колпачок | 2 |
| 20 | 0231017 | Винт | 10 |
| 21 | 0254111 | Винт | 4 |
| 22 | A811025 | Уплотнительное кольцо | 3 |
| 23 | 4506420 | Уплотнительное кольцо | 2 |
| 24 | 4506407 | Уплотнительное кольцо | 2 |
| 25 | 4506416 | Уплотнительное кольцо | 2 |
| 26 | 0215025 | Манжета | 2 |
| 27 | 0254112 | Плоская шайба | 2 |
| 30 | 4506409 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
