TOP канатный блок — HITACHI KH180-3

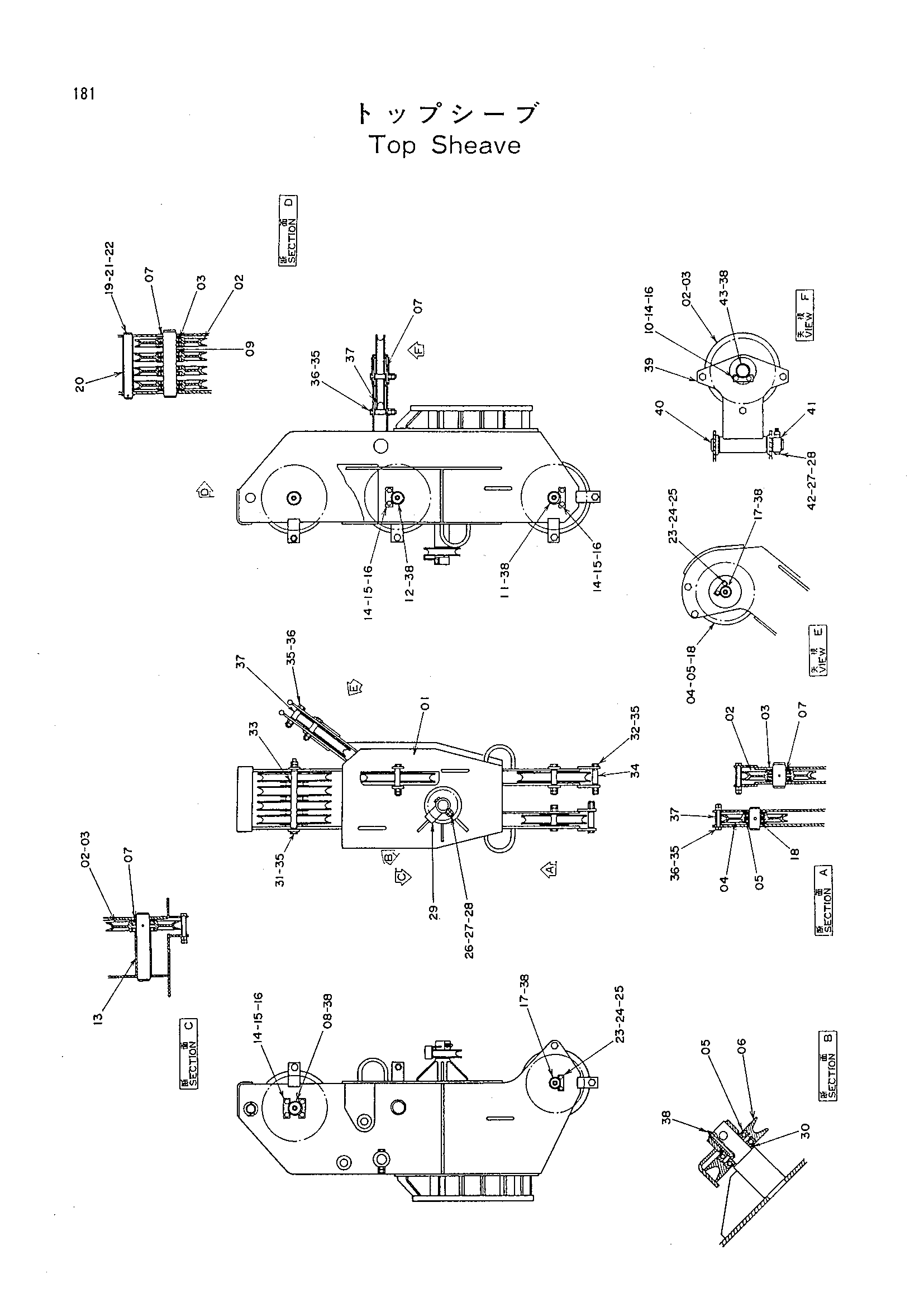

Заводская схема «TOP канатный блок» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6008392 | Кронштейн канатный блок | 1 |
| 02 | 3037912 | Канатный блок | 7 |
| 03 | 969959 | Шариковый подшипник | 14 |
| 04 | 3010168 | Канатный блок | 2 |
| 05 | 942491 | Шариковый подшипник | 6 |
| 06 | 4102815 | Канатный блок | 1 |
| 07 | 4026536 | Проставка | 7 |
| 08 | 4201203 | Мост | 1 |
| 09 | 4201204 | Проставка | 3 |
| 10 | J901628 | Болт | 2 |
| 11 | 4201202 | Мост | 1 |
| 12 | 4201198 | Мост | 1 |
| 13 | 4201205 | Проставка | 1 |
| 14 | X4247 | Стопорная пластина | 5 |
| 15 | J901630 | Болт | 8 |
| 16 | A590916 | Пружинная шайба | 10 |
| 17 | 4201199 | Мост | 2 |
| 18 | 4201230 | Проставка | 4 |
| 19 | 4201197 | Палец | 1 |
| 20 | 4201207 | Проставка | 2 |
| 21 | 4130529 | Шайба | 1 |
| 22 | A768080 | Шплинт | 1 |
| 23 | X4246 | Стопорная пластина | 2 |
| 24 | J901225 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 4151662 | Болт | 1 |
| 27 | 496408 | Гайка | 4 |
| 28 | A765050 | Шплинт | 2 |
| 29 | 9717713 | Ограничитель | 1 |
| 30 | 443100 | Проставка | 2 |
| 31 | 4197741 | Болт | 1 |
| 32 | J932412 | Болт | 4 |
| 33 | 4201228 | Проставка | 1 |
| 34 | 4177820 | Проставка | 4 |
| 35 | J951024 | Гайка | 22 |
| 36 | J932408 | Болт | 6 |
| 37 | 4201206 | Проставка | 6 |
| 38 | J75481 | Штуцер | 8 |
| 39 | 8038165 | Подвес | 1 |
| 40 | 4201227 | Палец | 1 |
| 41 | 4142999 | Ограничитель | 1 |
| 42 | 4151663 | Болт | 1 |
| 43 | 4201201 | Мост | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
