Нагрузка измеритель — HITACHI KH180-3

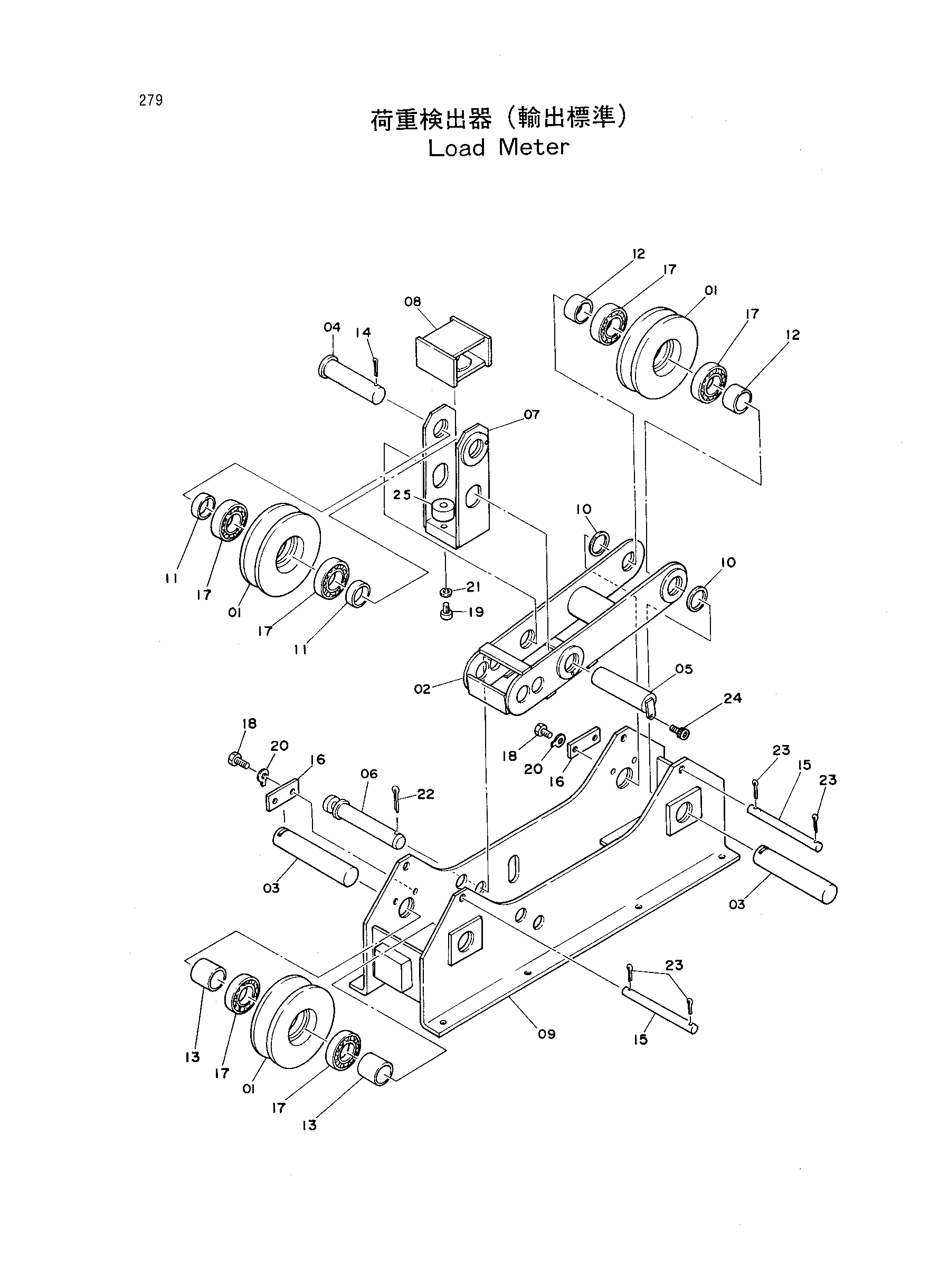

Заводская схема «Нагрузка измеритель» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4087971 | Нагрузка измеритель (основной подъёмный механизм) | 1 | |
| 4087972 | Нагрузка измеритель (дополнительный. подъёмный механизм) | 1 | |
| 01 | 4017737 | Канатный блок | 3 |
| 02 | 4085653 | Рукоять | 1 |
| 03 | 4085656 | Вал | 2 |
| 04 | 4085657 | Вал | 1 |
| 05 | 4085658 | Вал | 1 |
| 06 | 4085659 | Палец | 1 |
| 07 | 4085654 | Рама | 1 |
| 08 | 4085655 | Наконечник | 1 |
| 09 | 4085651 | Корпус | 1 |
| 10 | 4085661 | Проставка | 2 |
| 11 | 4085662 | Проставка | 2 |
| 12 | 4085663 | Проставка | 2 |
| 13 | 4085664 | Проставка | 2 |
| 14 | A765056 | Шплинт | 1 |
| 15 | 4085666 | Палец | 2 |
| 16 | 4017744 | Стопорная пластина | 2 |
| 17 | 4017788 | Подшипник | 6 |
| 18 | M200614 | Болт | 4 |
| 19 | M430520 | Винт | 4 |
| 20 | A590406 | Шайба тонгуед | 4 |
| 21 | A590905 | Пружинная шайба | 4 |
| 22 | 487041 | Стопорный палец | 1 |
| 23 | A763025 | Шплинт | 4 |
| 24 | M340614 | Болт с внутренним шестигранником | 1 |
| 25 | 4104688 | Роад-келл блок | 1 |
| 25 | 4104689 | Роад-келл блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
