Аккелератор рычаг и педаль — HITACHI KH180-3

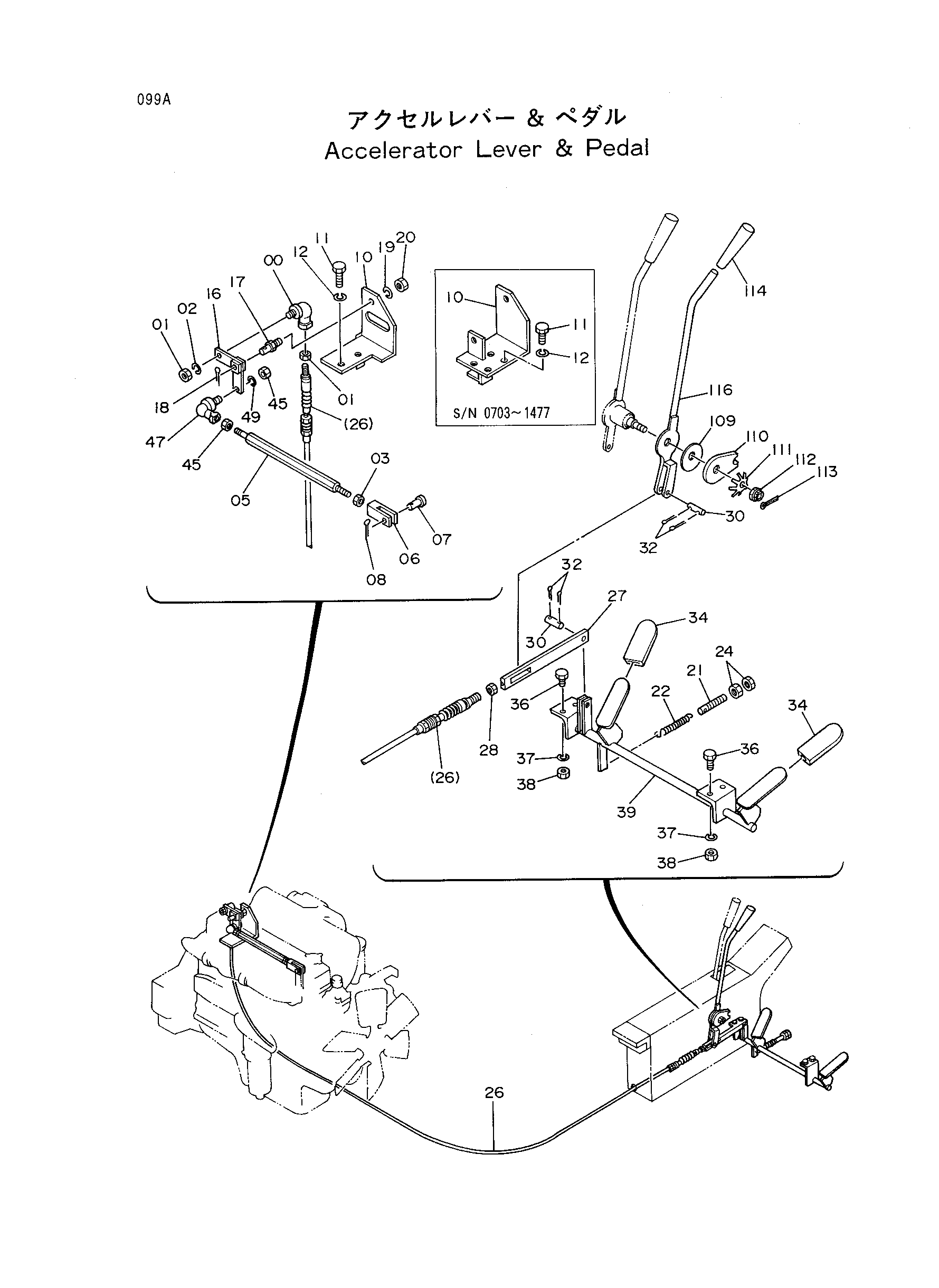

Заводская схема «Аккелератор рычаг и педаль» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056017 | Шарнир | 1 |
| 01 | M500605 | Гайка | 2 |
| 02 | A590906 | Пружинная шайба | 1 |
| 03 | M580006 | Гайка (левый) | 1 |
| 03 | J955010 | Гайка (левый) | 1 |
| 05 | 4140814 замена: J955010 | Шток | 1 |
| 05 | 4140814 замена: 4174158 | Шток | 1 |
| 05 | 4140814 замена: 4174159 | Шток | 1 |
| 05 | 4140814 замена: 4174284 | Шток | 1 |
| 05 | 4140814 замена: 7015714 | Шток | 1 |
| 05 | 4140814 замена: 9722966 | Шток | 1 |
| 05 | 4140814 замена: J950010 | Шток | 1 |
| 05 | 4140814 замена: 4140065 | Шток | 1 |
| 05 | 4140814 замена: A590910 | Шток | 1 |
| 05 | 4174158 | Шток | 1 |
| 06 | M990624 | Концевой вилка (левый) | 1 |
| 06 | 4174159 | Концевой вилка (левый) | 1 |
| 07 | A740616 | Палец | 1 |
| 07 | 4174284 | Шплинт | 1 |
| 08 | A761610 | Шплинт | 1 |
| 10 | 7012391 | Кронштейн | 1 |
| 10 | 7015714 | Кронштейн | 1 |
| 10 | 8053874 | Кронштейн | 1 |
| 11 | J901025 | Болт | 4 |
| 11 | J901025 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 4 |
| 12 | A590910 | Пружинная шайба | 2 |
| 16 | 9718955 | Рычаг | 1 |
| 16 | 9722966 | Рычаг | 1 |
| 17 | 4140812 | Палец | 1 |
| 18 | A763025 | Шплинт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 20 | J950012 | Гайка | 1 |
| 21 | 4165467 | Шток | 1 |
| 22 | 423 | Пружина | 1 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4058556 | Трос управления | 1 |
| 27 | 4165468 | Тяга | 1 |
| 28 | M500605 | Гайка | 1 |
| 30 | 445333 | Палец | 2 |
| 32 | A762520 | Шплинт | 4 |
| 34 | 969343 | Крышка | 2 |
| 36 | J901030 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | 8030872 | Педаль аккел | 1 |
| 45 | M500605 | Гайка | 2 |
| 45 | J950010 | Гайка | 2 |
| 47 | 4056017 | Шарнир | 1 |
| 47 | 4140065 | Шарнир | 1 |
| 49 | A590906 | Пружинная шайба | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 109 | 428770 | Дисковый | 1 |
| 110 | 4053155 | Пластина | 1 |
| 111 | 48569 | Пружина фласх | 1 |
| 112 | M531008 | Корончатая гайка | 1 |
| 113 | A762025 | Шплинт | 1 |
| 114 | 4122424 | Рукоятка | 1 |
| 116 | 8030845 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
