Подвес(портал) — HITACHI KH180-3

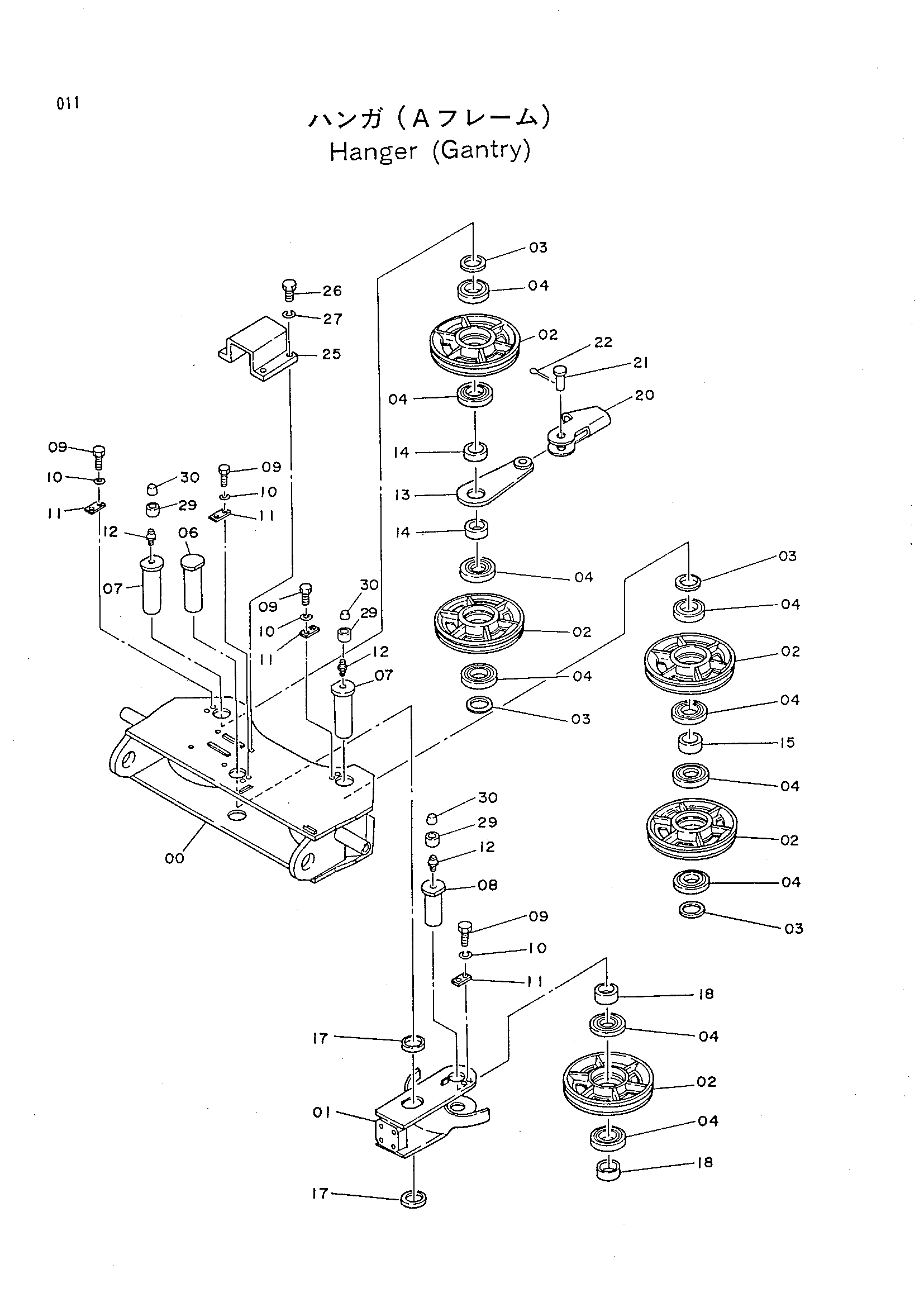

Заводская схема «Подвес(портал)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7015927 | Подвес | 1 |
| 01 | 7015926 | Подвес | 1 |
| 02 | 3028456 | Канатный блок | 5 |
| 03 | 491873 | Проставка | 4 |
| 04 | 942491 | Шариковый подшипник | 10 |
| 06 | 4176607 | Палец | 1 |
| 07 | 4176605 | Палец | 2 |
| 08 | 4176606 | Палец | 1 |
| 09 | J901220 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | X4246 | Стопорная пластина | 4 |
| 12 | J75481 | Штуцер | 3 |
| 13 | 9723341 | Тяга | 1 |
| 14 | 4048127 | Проставка | 2 |
| 15 | 4105306 | Проставка | 1 |
| 17 | 4108460 | Проставка | 2 |
| 18 | 4120011 | Проставка | 2 |
| 20 | 3032881 | Разъём канат | 1 |
| 21 | 4177024 | Палец | 1 |
| 22 | A766050 | Шплинт | 1 |
| 25 | 8033993 | Крышка | 1 |
| 26 | J901216 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 29 | 4130686 | Втулка | 3 |
| 30 | 4105912 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
