Кабина — HITACHI KH180-3

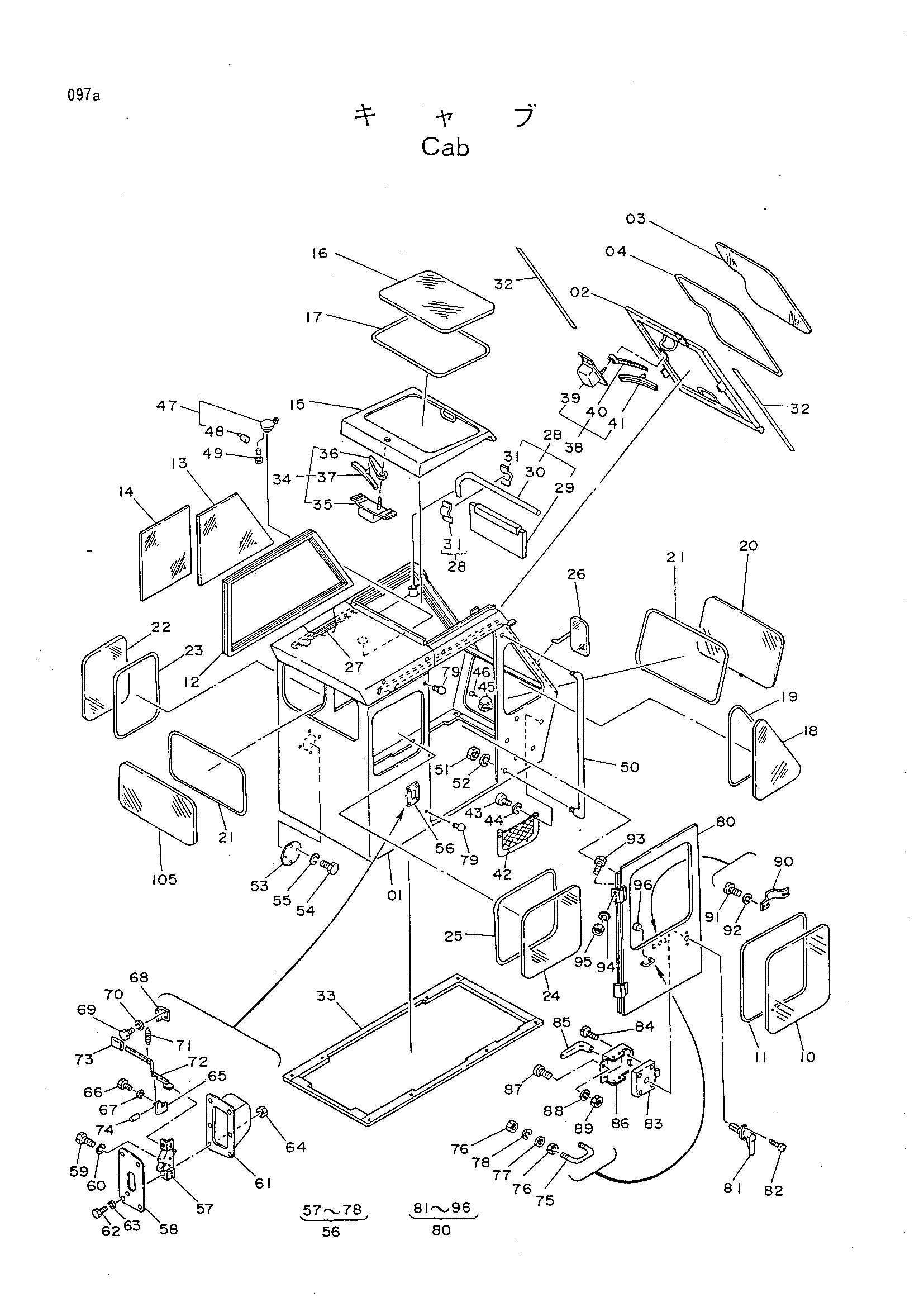

Заводская схема «Кабина» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4334552	Кабина в сборе	1
01	4203657	Кабина корпус	1
02	4181246	Окно передний	1
03	4147882	Стекло	1
04	4161082	Резиновый (H)	1
10	4181581	Стекло	1
11	4503184	Резиновый (H)	1
12	4126999	Окно боковой	1
13	3014156	Стекло	1
14	3014157	Стекло	1
15	4203652	Окно верхний	1
16	4161086	Стекло	1
17	4161087	Резиновый (H)	1
18	4161088	Стекло	1
19	4161089	Резиновый (H)	1
20	4161090	Стекло	1
21	4161091	Резиновый (H)	2
22	4161092	Стекло	1
23	4161093	Резиновый (H)	1
24	4161094	Стекло	1
25	4161095	Резиновый (H)	1
26	4127001	Зеркало	1
27	4203656	Направляющая направляющая	1
28	4161097	Сунвисор	1
29	4161098	Сунвисор	1
30	4161099	Стойка	1
31	4161100	Кронштейн	2
32	4038615	Резиновая прокладка	2
33	4181579	Резиновая прокладка	1
34	4051547	Стеклоочиститель в сборе	1
35	4050478	Гидромотор	1
36	4101832	Рукоять	1
37	4101833	Отвал	1
38	4181577	Стеклоочиститель в сборе	1
39	4177317	Гидромотор	1
40	4101832	Рукоять	1
41	4177316	Отвал	1
42	4507582	Поккет	1
43	M430420	Винт	4
44	A590904	Пружинная шайба	4
45	3014211	Асхтрай	1
46	M470406	Винт	3
47	3009961	Плафон кабины	1
48	4064543	Фонарь	1
49	M470406	Винт	3
50	4161102	Рукоятка	1
51	J950012	Гайка	2
52	A590912	Пружинная шайба	2
53	4181574	Крышка	1
54	J900816	Болт	4
55	A590908	Пружинная шайба	4
56	4181573	Защёлка дверь узел'	1
57	4113118	Замок	1
58	4181688	Кронштейн	1
59	J900812	Болт	2
60	A590908	Пружинная шайба	2
61	4181689	Крышка	1
62	J900825	Болт	4
63	A590908	Пружинная шайба	4
64	M500807	Гайка	4
65	4181690	Кронштейн	1
66	J900812	Болт	2
67	A590908	Пружинная шайба	2
68	4181691	Направляющая	1
69	J900816	Болт	2
70	A590908	Пружинная шайба	2
71	4181692	Пружина	1
72	4181693	Рычаг	1
73	4089012	Колпачок	1
74	4089009	Палец	1
75	4181694	U-образный болт	1
76	J950010	Гайка	4
77	A590110	Плоская шайба	2
78	A590910	Пружинная шайба	2
79	4181576	Ограничитель	2
80	4181247	Дверь в сборе	1
81	4179645	Рукоятка наружный	1
82	M470513	Винт	2
83	4179644	Замок двери	1
84	J650608	Винт	4
85	4179583	Рукоятка внутренний	1
86	4181695	Крышка	1
87	J870612	Болт	8
88	A590906	Пружинная шайба	8
89	M500605	Гайка	8
90	4181696	Рукоятка	1
91	M430520	Винт	4
92	A590905	Пружинная шайба	4
93	M111025	Болт	6
94	A590910	Пружинная шайба	6
95	J952010	Гайка	6
96	4084302	Резиновая прокладка	2
105	4109951	Стекло	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
