Гидролинии хода (3) — HITACHI KH180-3

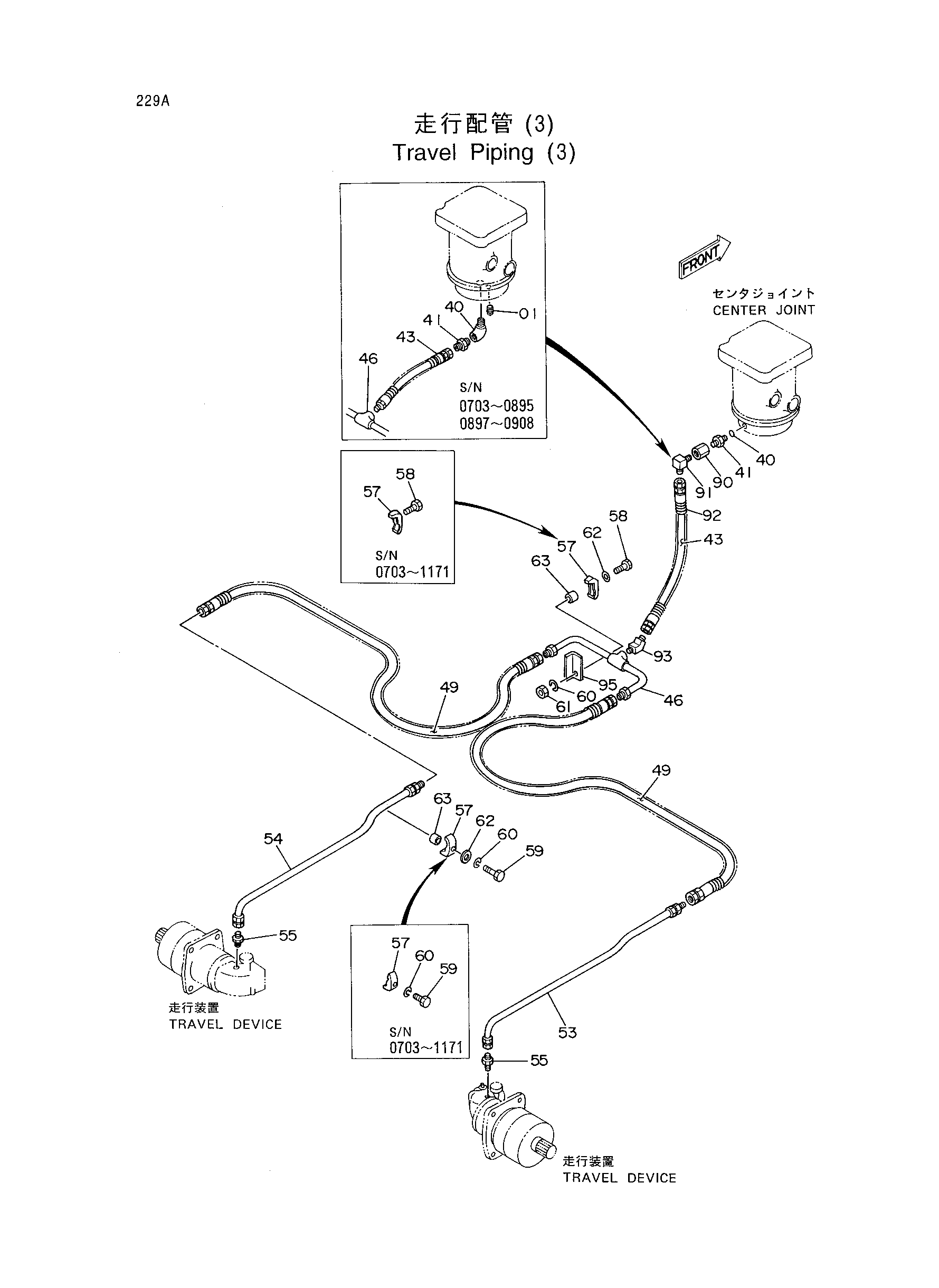

Заводская схема «Гидролинии хода (3)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-2022 | Пробка | 1 |
| 01 | 94-2022 | Пробка | 1 |
| 40 | 94-0631 | Угловой штуцер | 1 |
| 40 | 94-0631 | Угловой штуцер | 1 |
| 40 | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 94-1302 | Адаптер | 1 |
| 41 | 94-1302 | Адаптер | 1 |
| 41 | 4138871 | Адаптер | 1 |
| 41 | 4138871 | Адаптер | 1 |
| 43 | 4154662 | Шланг | 1 |
| 43 | 4154662 | Шланг | 1 |
| 43 | 4116047 | Шланг | 1 |
| 43 | 4116047 | Шланг | 1 |
| 46 | 9719686 | Трубка TD-1 | 1 |
| 46 | 9719686 | Трубка TD-1 | 1 |
| 46 | 9729975 | Трубка TD-1 | 1 |
| 46 | 9729975 | Трубка TD-1 | 1 |
| 49 | 4163049 | Шланг | 2 |
| 49 | 4169543 | Шланг | 2 |
| 53 | 8030727 | Трубка TDR-2 | 1 |
| 54 | 8030729 | Трубка TDL-2 | 1 |
| 55 | 4042031 | Адаптер | 2 |
| 57 | 4138227 | Хомут трубки | 7 |
| 57 | 4138227 замена: A590110 | Хомут трубки | 6 |
| 57 | 4138227 замена: 4190124 | Хомут трубки | 6 |
| 57 | 4138227 замена: 4273781 | Хомут трубки | 6 |
| 57 | 4190124 | Хомут трубки | 6 |
| 58 | J901050 | Болт | 3 |
| 58 | J901050 | Болт | 2 |
| 59 | J901040 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 7 |
| 60 | A590910 | Пружинная шайба | 6 |
| 61 | J950010 | Гайка | 3 |
| 61 | J950010 | Гайка | 2 |
| 62 | A590110 | Плоская шайба | 6 |
| 63 | 4273781 | Проставка | 6 |
| 90 | 94-0676 | Переходник | 1 |
| 90 | 94-0676 | Переходник | 1 |
| 91 | 94-1402 | Угловой штуцер | 1 |
| 91 | 94-1402 | Угловой штуцер | 1 |
| 92 | 4070695 | Защита шланга | 1 |
| 92 | 4070695 | Защита шланга | 1 |
| 93 | 94-1502 | Угловой штуцер | 1 |
| 93 | 94-1502 | Угловой штуцер | 1 |
| 95 | 4164951 | Опора | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
