Башенный (верхний) — HITACHI KH180-3

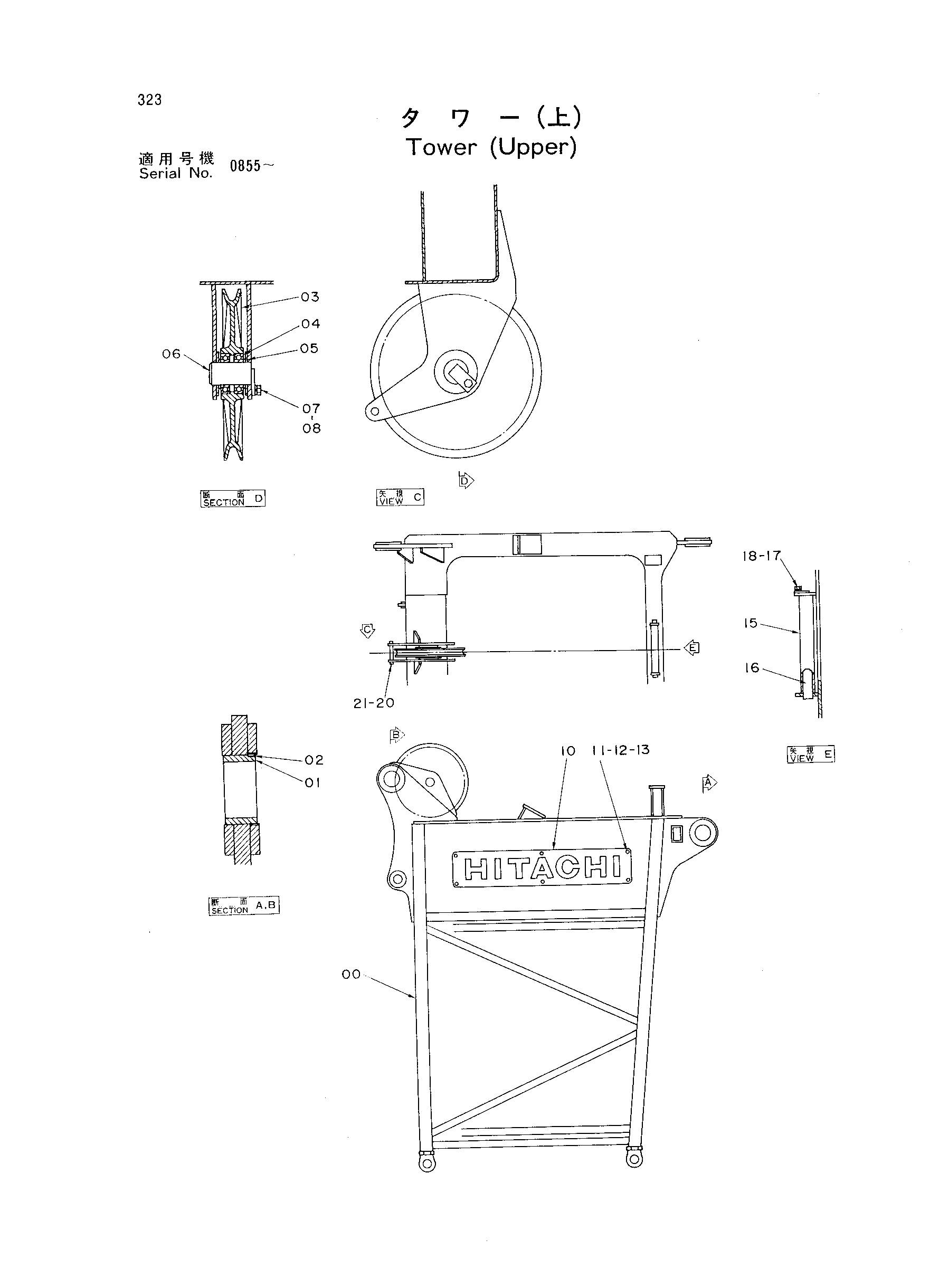

Заводская схема «Башенный (верхний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074063 | Башенный верхний в сборе | 1 | |
| 00 | 5001803 замена: 5002523 | Башенный верхний | 1 |
| 00 | 5001803 замена: 6010266 | Башенный верхний | 1 |
| 00 | 5001803 замена: 4247789 | Башенный верхний | 1 |
| 00 | 5001803 замена: 9700006 | Башенный верхний | 1 |
| 00 | 5001803 замена: 4072621 | Башенный верхний | 1 |
| 00 | 5002523 | Башенный верхний | 1 |
| 01 | 4163335 | Бусинг | 4 |
| 02 | M450408 | Установочный винт | 8 |
| 03 | 3016414 | Канатный блок | 1 |
| 04 | 4014636 | Шариковый подшипник | 2 |
| 05 | 4015297 | Проставка | 2 |
| 06 | 9720948 | Палец | 1 |
| 07 | J901225 | Болт | 1 |
| 08 | A590912 | Пружинная шайба | 1 |
| 10 | 1004680 | Информационная табличка | 2 |
| 10 | 4072621 | Информационная табличка | 2 |
| 11 | J901025 | Болт | 12 |
| 12 | J950010 | Гайка | 12 |
| 13 | A590910 | Пружинная шайба | 12 |
| 15 | 4163482 | Проставка | 1 |
| 16 | 9720949 | Палец | 1 |
| 17 | J901014 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 20 | 4167578 | Палец | 1 |
| 21 | A765040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
