Барабан вал(основной подъёмный механизм) — HITACHI KH180-3

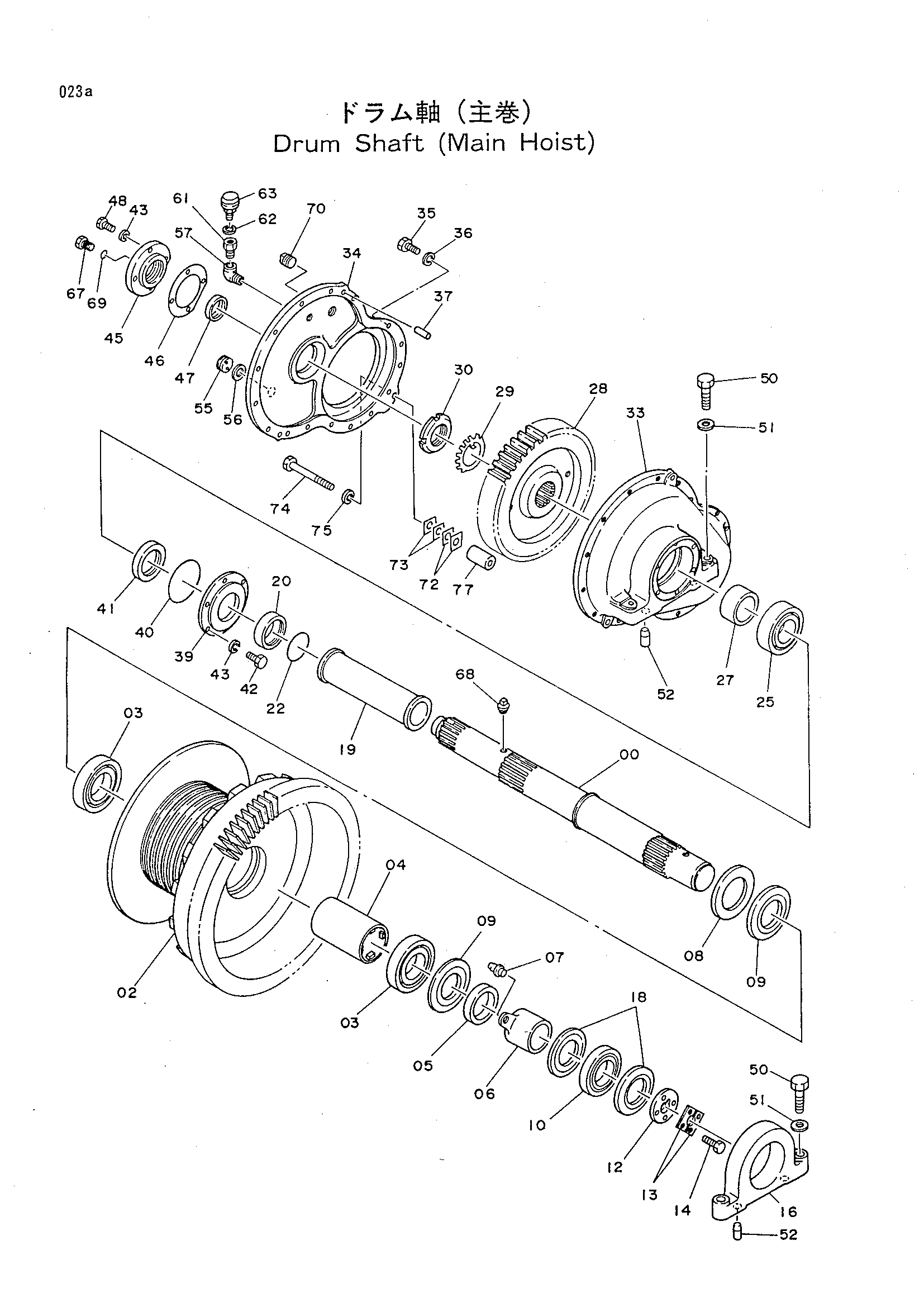

Заводская схема «Барабан вал(основной подъёмный механизм)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2021468 | Вал | 1 |
| 02 | 1011018 | Барабан основной | 1 |
| 03 | 4174594 | Шариковый подшипник | 2 |
| 04 | 9720255 | Проставка | 1 |
| 05 | 4176199 | Проставка | 1 |
| 06 | 8033084 | Проставка | 1 |
| 07 | 4092688 | Стопорный палец | 1 |
| 08 | 4176127 | Проставка | 1 |
| 09 | 4176125 | Пылезащитное уплотнение | 2 |
| 10 | 4174593 | Шариковый подшипник | 1 |
| 12 | 4176197 | Стопорная пластина | 1 |
| 13 | 4141857 | Стопорная шайба | 2 |
| 14 | J901240 | Болт | 4 |
| 16 | 3032833 | Педестал | 1 |
| 18 | 4176124 | Пылезащитное уплотнение | 2 |
| 19 | 8029523 | Проставка | 1 |
| 20 | 4141856 | Проставка | 1 |
| 22 | A812110 | Уплотнительное кольцо | 1 |
| 25 | 4510122 | Подшипник. спх.рол. | 1 |
| 27 | 4136437 | Проставка | 1 |
| 28 | 3030018 | Шестерня | 1 |
| 29 | 454962 | Шайба подшипник. | 1 |
| 30 | 454945 | Гайка подшипник. | 1 |
| 33 | 1009229 | Корпус шестерня | 1 |
| 34 | 1009230 | Крышка | 1 |
| 35 | J931650 | Болт | 10 |
| 36 | A590916 | Пружинная шайба | 10 |
| 37 | 4162766 | Установочный штифт | 2 |
| 39 | 3032905 | Фиксатор | 1 |
| 40 | A812190 | Уплотнительное кольцо | 1 |
| 41 | 4174597 | Масляное уплотнение | 1 |
| 42 | J901230 | Болт | 6 |
| 43 | A590912 | Пружинная шайба | 10 |
| 45 | 4141855 | Крышка | 1 |
| 46 | 4141854 | Манжета | 1 |
| 47 | 4174596 | Масляное уплотнение | 1 |
| 48 | J901225 | Болт | 4 |
| 50 | M923011 | Болт | 4 |
| 51 | 4114408 | Шайба | 4 |
| 52 | 4122547 | Установочный штифт | 4 |
| 55 | 4125874 | Указатель уровня | 1 |
| 56 | 4132739 | Уплотнительная шайба | 1 |
| 57 | 94-0633 | Угловой штуцер | 1 |
| 61 | 4096990 | Адаптер | 1 |
| 62 | D912218 | Шайба | 1 |
| 63 | 989058 | Сапун | 1 |
| 67 | 4141853 | Пробка | 1 |
| 68 | 94-2011 | Пробка | 1 |
| 69 | A813018 | Уплотнительное кольцо | 1 |
| 70 | 94-2028 | Пробка | 1 |
| 72 | 4162765 | Регулировочная шайба 0.3 | 2 |
| 73 | 4162764 | Регулировочная шайба 0.1 | 2 |
| 74 | J932011 | Болт | 1 |
| 75 | A590920 | Пружинная шайба | 1 |
| 77 | 4162763 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
