Электрооборудование (2) — HITACHI KH180-3

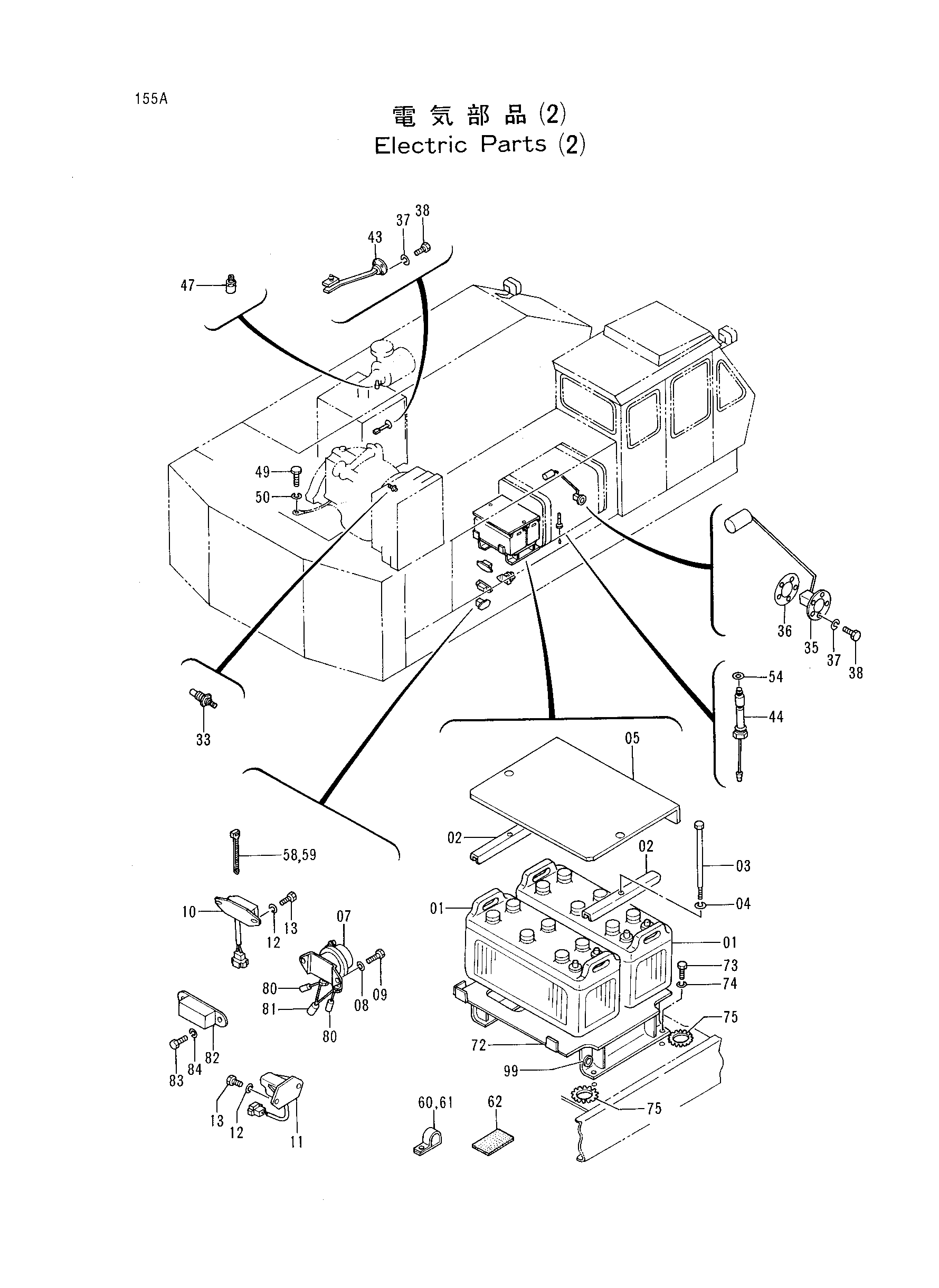

Заводская схема «Электрооборудование (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4041908	Аккумулятор	2
01	4156116 замена: 4237922	Аккумулятор	2
01	4237922	Аккумулятор	2
02	445214	Опора	2
02	4145156 замена: 4296372	Опора	2
02	4145156	Опора	2
02	4296372	Опора	2
02	4296372	Опора	2
03	4142072	Болт	2
04	A590910	Пружинная шайба	2
05	8029118	Крышка	1
05	9721830	Крышка	1
07	4034634	Реле аккумулятор	1
07	4168218	Реле аккумулятор	1
08	A590908	Пружинная шайба	2
09	J900814	Болт	2
10	4155460	Регулятор	1
11	4093547	Реле защитный	1
12	A590906	Пружинная шайба	4
13	J900616	Болт	4
33	4030594	Блок	1
35	4142271	Флоат (указатель топливный)	1
36	4504289	Манжета	1
37	A590905	Пружинная шайба	8
38	M430510	Винт	8
38	J450510	Винт с шайбой	8
43	4129942	Выключатель уровень	1
44	4131643	Выключатель уровень	1
47	4201272	Индикатор	1
47	4224557	Индикатор	1
49	J901020	Болт	2
50	A590910	Пружинная шайба	2
54	A890322	Манжета	1
58	4055311	Зажим 140	20
59	4055312	Зажим 250	10
60	4000853	Зажим трубка 6	5
61	4000855	Зажим трубка 10	6
62	929037	Пластина	11
72	8039111	Кронштейн	1
72	8039111	Кронштейн	1
72	8053830	Кронштейн	1
72	8053830	Кронштейн	1
72	8039111	Кронштейн	1
73	J901235	Болт	4
74	A590912	Пружинная шайба	4
75	4158635	Защитный кожух	2
80	4191773	Фусибле-линк	2
81	4292477	Фусибле-линк	1
82	4276266	Реле	1
83	J900616	Болт	2
84	A590906	Пружинная шайба	2
99	4087462	Резиновая втулка	1
99	4087462	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
