Гидравлический детали(пиле передний) — HITACHI KH180-3

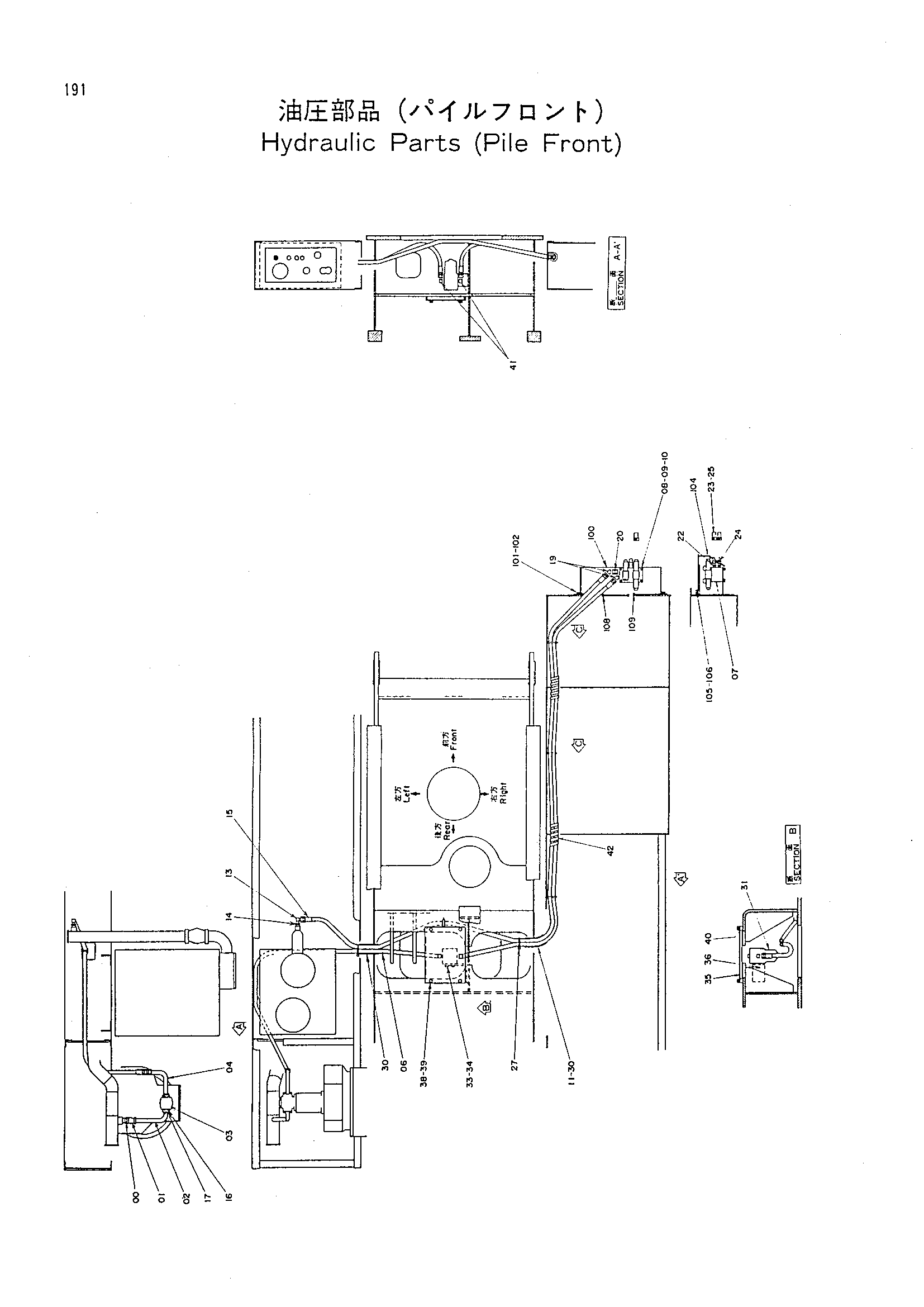

Заводская схема «Гидравлический детали(пиле передний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4161658 | Адаптер | 1 |
| 01 | 4073889 | Муфта | 1 |
| 02 | 9743367 | Трубка | 1 |
| 03 | 4200323 | Шестерённый насос | 1 |
| 04 | 9727411 | Трубка | 1 |
| 06 | 4041141 | Шланг | 1 |
| 07 | 4200322 | Клапан SOL | 1 |
| 08 | J900800 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | M500807 | Гайка | 4 |
| 11 | 4114226 | Шланг | 1 |
| 13 | 94-1403 | Угловой штуцер | 1 |
| 14 | 94-1603 | Переходник | 1 |
| 15 | 4122714 | Шланг | 1 |
| 16 | A812030 | О-линг | 2 |
| 17 | M341036 | Болт с внутренним шестигранником | 8 |
| 19 | 94-1503 | Угловой штуцер | 2 |
| 20 | 4038215 | Адаптер | 1 |
| 22 | 94-1702 | Адаптер | 2 |
| 23 | 4128304 | Самоуплотняющееся соединение | 2 |
| 24 | 4128305 | Самоуплотняющееся соединение | 2 |
| 25 | 4044883 | Хомут | 14 |
| 27 | 4121859 | Ленточный зажим | 2 |
| 30 | 4142029 | Защита шланга | 2 |
| 31 | 4200673 | Фильтр | 1 |
| 33 | J901022 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | 4174111 | Крышка | 1 |
| 36 | 4201135 | Кронштейн | 1 |
| 38 | J901016 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | 4174112 | Седло винта | 2 |
| 41 | 94-1403 | Угловой штуцер | 2 |
| 42 | 4044420 | Защитный кожух | 4 |
| 100 | 7018080 | Кронштейн | 1 |
| 101 | J901025 | Болт | 6 |
| 102 | A590910 | Пружинная шайба | 6 |
| 104 | 7018079 | Крышка | 1 |
| 105 | J901016 | Болт | 4 |
| 106 | A590910 | Пружинная шайба | 4 |
| 108 | 4161862 | Защитный кожух | 1 |
| 109 | 4161863 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
