Подъёмный механизм, ход и стрела подъёмный механизм рычаг — HITACHI KH180-3

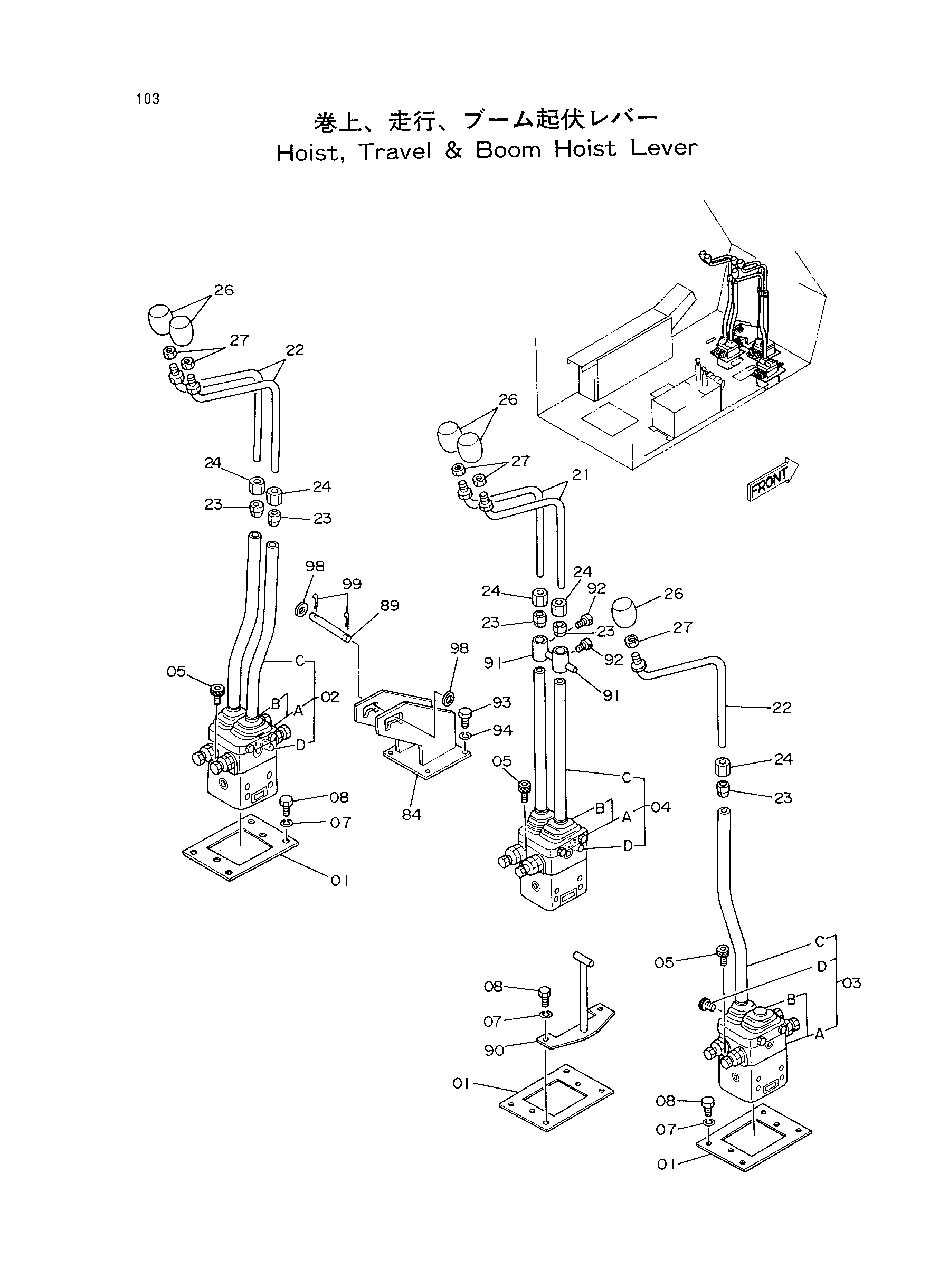

Заводская схема «Подъёмный механизм, ход и стрела подъёмный механизм рычаг» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9719885 | Крышка | 3 |
| 02 | 4155356 | Пилотный клапан (подъёмный механизм) | 1 |
| 02A | 4160229 | Пилотный клапан | 1 |
| 02B | 4160336 | Защитный чехол | 2 |
| 02C | 8029284 | Рычаг | 2 |
| 02D | M341220 | Болт с внутренним шестигранником | 4 |
| 03 | 4155357 | Пилотный клапан (стрела) | 1 |
| 03A | 4160230 | Пилотный клапан | 1 |
| 03B | 4160336 | Защитный чехол | 1 |
| 03C | 8029284 | Рычаг | 1 |
| 03D | M341220 | Болт с внутренним шестигранником | 2 |
| 04 | 4150694 | Пилотный клапан (ход) | 1 |
| 04A | 4160228 | Пилотный клапан | 1 |
| 04B | 4160336 | Защитный чехол | 2 |
| 04C | 8029283 | Рычаг | 2 |
| 04D | M341220 | Болт с внутренним шестигранником | 4 |
| 05 | M341030 замена: M341028 | Болт с внутренним шестигранником | 6 |
| 05 | M341028 | Болт с внутренним шестигранником | 6 |
| 07 | A590910 | Пружинная шайба | 12 |
| 08 | J901030 | Болт | 12 |
| 21 | 8029280 | Рычаг | 2 |
| 22 | 8029281 | Рычаг | 3 |
| 23 | 4157731 | Ограничитель | 5 |
| 24 | 4157732 | Рукоятка блокировка | 5 |
| 26 | 4154737 | Рукоятка | 5 |
| 27 | M581008 | Гайка | 5 |
| 84 | 9721351 | Кронштейн | 1 |
| 89 | 4165380 | Палец | 1 |
| 90 | 9720163 | Кронштейн | 1 |
| 91 | 9720162 | Направляющая | 2 |
| 92 | M340614 | Болт с внутренним шестигранником | 4 |
| 93 | J901020 | Болт | 4 |
| 94 | A590910 | Пружинная шайба | 4 |
| 98 | A590116 | Шайба | 2 |
| 99 | A764028 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
