Основной тормоз рычаг(аукс.хоист)(2) — HITACHI KH180-3

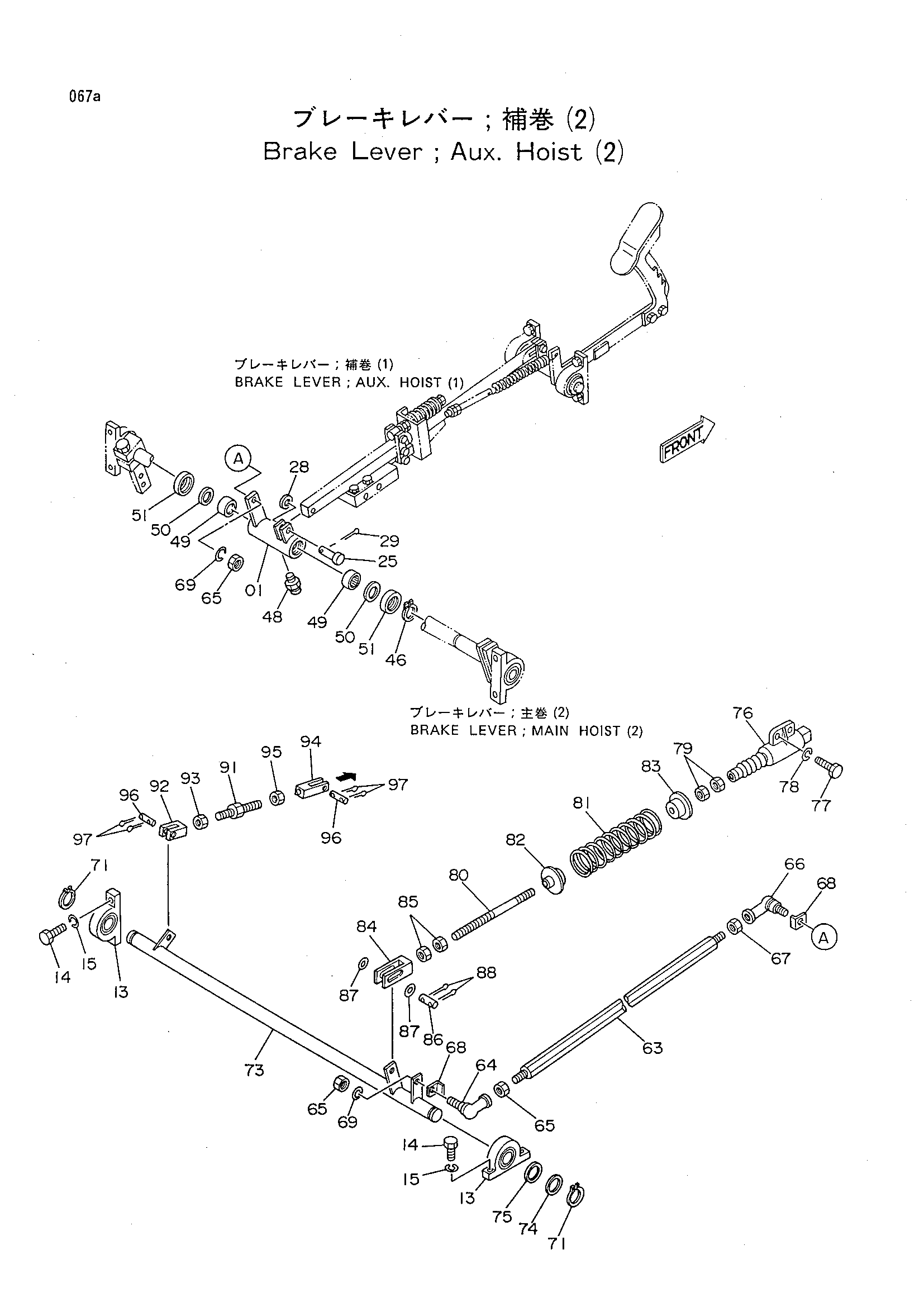

Заводская схема «Основной тормоз рычаг(аукс.хоист)(2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8033367 | Рычаг | 1 |
| 13 | 4128859 | Подшипник. блок | 2 |
| 14 | J901245 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 25 | 4156607 | Палец | 1 |
| 28 | A590112 | Плоская шайба | 1 |
| 29 | A764022 | Шплинт | 1 |
| 46 | 929231 | Стопорное кольцо | 2 |
| 48 | J75481 | Штуцер | 1 |
| 49 | 944503 | Игольчатый подшипник | 2 |
| 50 | 47469 | Уплотнение | 2 |
| 51 | 445076 | Крышка | 2 |
| 63 | 4155724 | Шток | 1 |
| 64 | 4154626 | Шарнир | 1 |
| 65 | M581411 | Гайка | 3 |
| 66 | 4154627 | Соединение шарик (левый) | 1 |
| 67 | M580014 | Гайка (левый) | 1 |
| 68 | 4020443 | Стопорная шайба | 2 |
| 69 | A590914 | Пружинная шайба | 2 |
| 71 | 929231 | Стопорное кольцо | 2 |
| 73 | 8033423 | Мост | 1 |
| 74 | 458067 | Проставка 4.0 | 1 |
| 75 | 418890 | Регулировочная шайба 1.0 | 5 |
| 76 | 4333926 | Гидроцилиндр. масляный | 1 |
| 77 | J901235 | Болт | 2 |
| 78 | A590912 | Пружинная шайба | 2 |
| 79 | M501411 | Гайка | 2 |
| 80 | 4146925 | Шток | 1 |
| 81 | 4079631 | Пружина | 1 |
| 82 | 4091729 | Сиденье | 1 |
| 83 | 4091726 | Сиденье | 1 |
| 84 | 4142244 | Концевой вилка | 1 |
| 85 | M581411 | Гайка | 1 |
| 86 | 4001826 | Палец | 1 |
| 87 | A590114 | Плоская шайба | 2 |
| 88 | A763020 | Шплинт | 2 |
| 91 | 4142248 | Шток | 1 |
| 92 | 4137316 | Концевой вилка (правый) | 1 |
| 93 | M581411 | Гайка | 1 |
| 94 | 4137328 | Концевой вилка (левый) | 1 |
| 95 | M580014 | Гайка (левый) | 1 |
| 96 | A751444 | Палец | 2 |
| 97 | A764022 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
