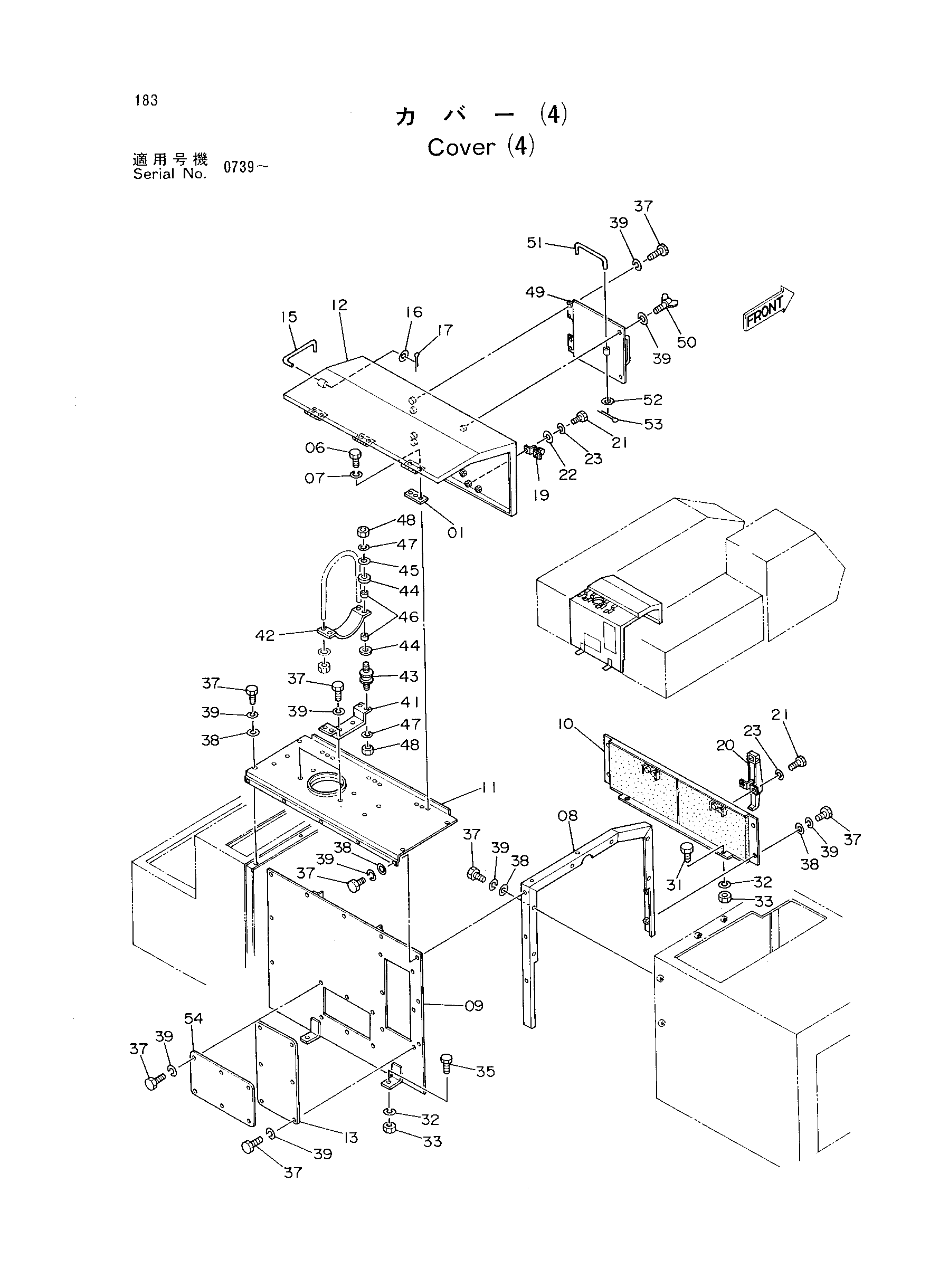

Облицовка (4) — HITACHI KH180-3

Заводская схема «Облицовка (4)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4157216	Сиденье	3
06	J901030	Болт	9
07	A590910	Пружинная шайба	9
08	8029210	Опора	1
09	7015780	Крышка	1
10	7014108	Крышка	1
11	7014107	Рооф	1
12	6007239	Дверь	1
13	4140954	Крышка	1
15	4157218	Стойка	1
16	A590112	Шайба	1
17	A764020	Шплинт	1
19	322831	Защёлка	2
20	4119658	Анкхор	2
21	J900820	Болт	8
22	A590108	Шайба	4
23	A590908	Пружинная шайба	8
31	J901630	Болт	2
32	A590916	Пружинная шайба	4
33	J950016	Гайка	4
35	J901645	Болт	2
37	J901025	Болт	36
38	J217083	Шайба	16
39	A590910	Пружинная шайба	38
41	4172379	Кронштейн	2
42	4172237	Кронштейн	2
43	4172238	Резиновая подушка	4
44	4172240	Манжета	8
45	4172241	Шайба	4
46	4172239	Манжета	8
47	A590906	Пружинная шайба	8
48	M500605	Гайка	8
49	7015781	Дверь	1
50	M361025	Болт винг	2
51	4174880	Стойка	1
52	A590112	Шайба	1
53	A764020	Шплинт	1
54	4174879	Крышка	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
