Крюк 50T (б-тйпе) — HITACHI KH180-3

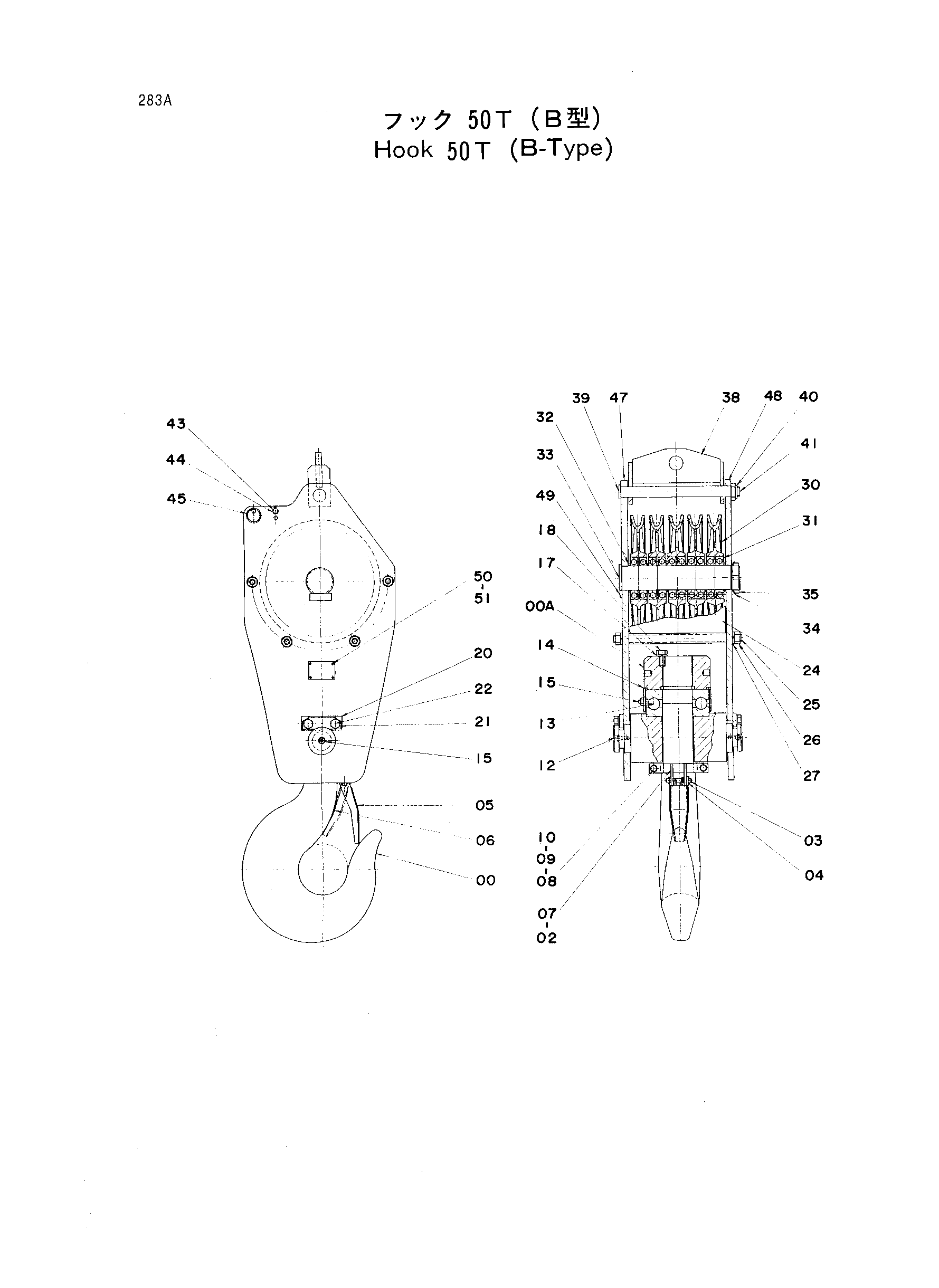

Заводская схема «Крюк 50T (б-тйпе)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9035573 | Крюк 50T в сборе | 1 | |
| 00-0 | 9058517 | Крюк в сборе | 1 |
| 02 | 8018255 | Лента B | 1 |
| 03-0 | 9058516 | Кронштейн в сборе | 1 |
| 03 | 4085589 | Палец | 1 |
| 04 | A766036 | Шплинт | 2 |
| 05 | 9709174 | Кронштейн | 1 |
| 06 | 4088023 | Пружина торсион | 1 |
| 07 | 3014582 | Лента A | 1 |
| 08 | M211245 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | M581210 | Гайка | 2 |
| 12 | 3018855 | Труннион | 1 |
| 13 | 993161 | Шариковый подшипник | 1 |
| 14 | 4088025 | Крышка подшипник. | 1 |
| 15 | J75481 | Штуцер | 3 |
| 17 | X4873 | Стопорная шайба | 1 |
| 18 | 4120045 | Болт | 2 |
| 20 | 4087892 | Стопорная пластина | 2 |
| 21 | X4873 | Стопорная шайба | 2 |
| 22 | M212040 | Болт | 4 |
| 24 | 8018595 | Направляющая каната | 1 |
| 25 | 4108227 | Болт | 4 |
| 26 | A590924 | Пружинная шайба | 8 |
| 27 | M582419 | Гайка | 8 |
| 30 | 3001775 | Канатный блок | 5 |
| 31 | 971655 | Шариковый подшипник | 10 |
| 32 | 442617 | Проставка | 6 |
| 33 | 3018854 | Мост | 1 |
| 34 | 454958 | Шайба подшипник. | 1 |
| 35 | 454941 | Гайка подшипник. | 1 |
| 38 | 8018574 | Тяга | 1 |
| 39 | 4108226 | Палец | 1 |
| 40 | 4085591 | Корончатая гайка | 1 |
| 41 | A766063 | Шплинт | 1 |
| 43 | 9712317 | Палец | 2 |
| 44 | A768045 | Шплинт | 1 |
| 45 | 4001834 | Палец кольцо | 1 |
| 47 | 3014585 | Пластина A | 1 |
| 48 | 8013903 | Пластина B | 1 |
| 49 | 4085592 | Пластина | 1 |
| 50 | 495652 | Информационная табличка | 1 |
| 51 | M492564 | Приводной винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
