Башенный ограничитель подъёма предотвращение устройство — HITACHI KH180-3

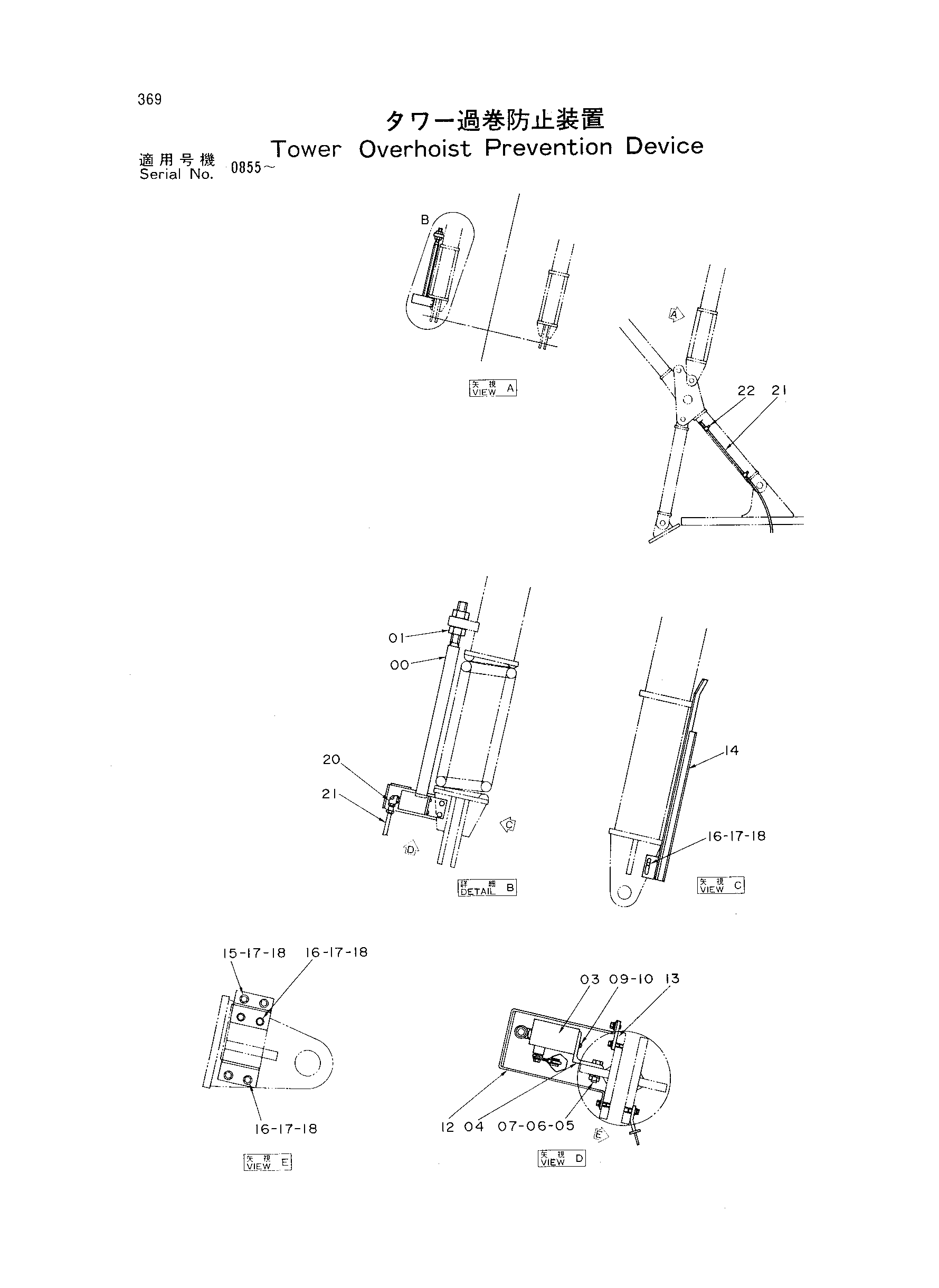

Заводская схема «Башенный ограничитель подъёма предотвращение устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165434 | Шток | 1 |
| 01 | J953030 | Гайка | 2 |
| 03 | 951614 | Выключатель микро | 1 |
| 04 | 4171829 | Кронштейн | 1 |
| 05 | J901035 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J950010 | Гайка | 2 |
| 09 | M430513 | Винт | 2 |
| 10 | A590905 | Пружинная шайба | 2 |
| 12 | 3034207 | Крышка | 1 |
| 13 | 4187110 | Седло винта | 1 |
| 14 | 8034381 | Индикатор | 1 |
| 15 | J900612 | Болт | 2 |
| 16 | J900616 | Болт | 6 |
| 17 | A590906 | Пружинная шайба | 8 |
| 18 | A590106 | Плоская шайба | 8 |
| 20 | 4012936 | Разъём | 1 |
| 21 | 4171652 | Жгут проводов | 1 |
| 22 | 929967 | Зажим WD. | 2 |
| 23 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
