Гидромотор плунжер — HITACHI KH180-3

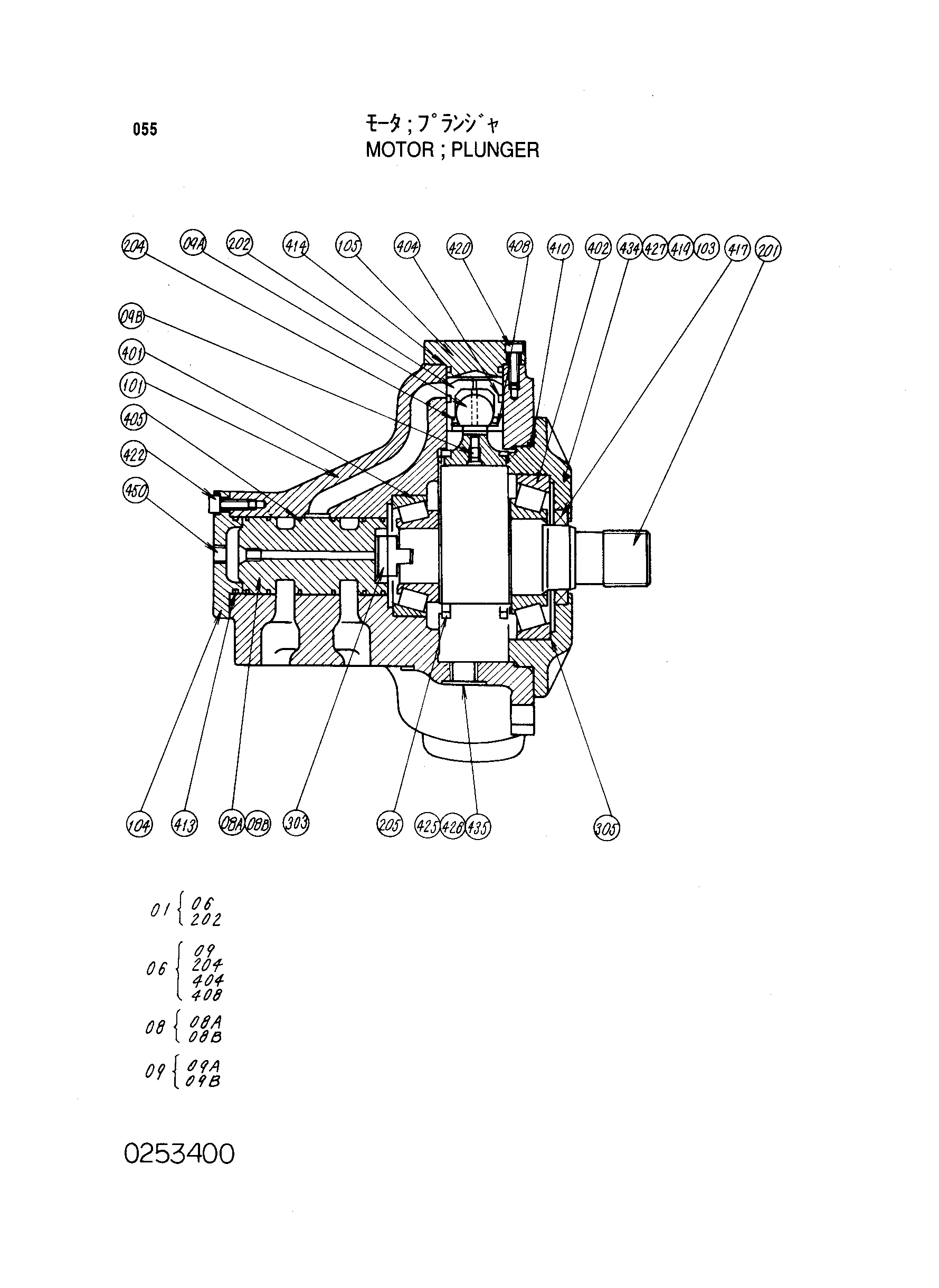

Заводская схема «Гидромотор плунжер» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167555 | Гидромотор плунжер | 1 | |
| 01 | 0253401 | Поршень | 5 |
| 06 | 0253402 | Шток коннектинг | 5 |
| 08 | 0230001 | Клапан пробка в сборе | 1 |
| 09 | 0253403 | Шток конектинг | 5 |
| 101 | 0156201 | Корпус | 1 |
| 103 | 4074336 | Крышка передний | 1 |
| 104 | 4074337 | Крышка | 1 |
| 105 | 4074338 | Крышка гидроцилиндр. | 5 |
| 201 | 0156202 | Вал | 1 |
| 202 | 4074341 | Поршень | 5 |
| 204 | 4049072 | Кольцо блокировка | 5 |
| 205 | 4049073 | Кольцо направляющая | 2 |
| 303 | 0156203 | Муфта | 1 |
| 305 | 4074345 | Регулировочная шайба | 1 |
| 401 | 0111613 | Роликовый подшипник | 1 |
| 402 | 4514961 | Роликовый подшипник | 1 |
| 404 | 4049075 | Поршневое кольцо | 10 |
| 405 | 0111616 | Кольцо | 6 |
| 408 | 991716 | Стопорное кольцо | 5 |
| 410 | 0101718 | Уплотнительное кольцо | 1 |
| 413 | A811050 | Уплотнительное кольцо | 1 |
| 414 | A811035 | Уплотнительное кольцо | 5 |
| 417 | 4039274 | Масляное уплотнение | 1 |
| 419 | 4514822 | Болт | 5 |
| 420 | 0130520 | Болт с внутренним шестигранником | 40 |
| 422 | 0130519 | Болт с внутренним шестигранником | 4 |
| 425 | 0156205 | Разъём | 1 |
| 426 | 0101729 | Уплотнительная шайба | 3 |
| 427 | 0111618 | Винт | 2 |
| 434 | 984054 | Пружинная шайба | 5 |
| 435 | 0156206 | Пробка | 2 |
| 450 | 0117121 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
