Муфта(основной подъёмный механизм) — HITACHI KH180-3

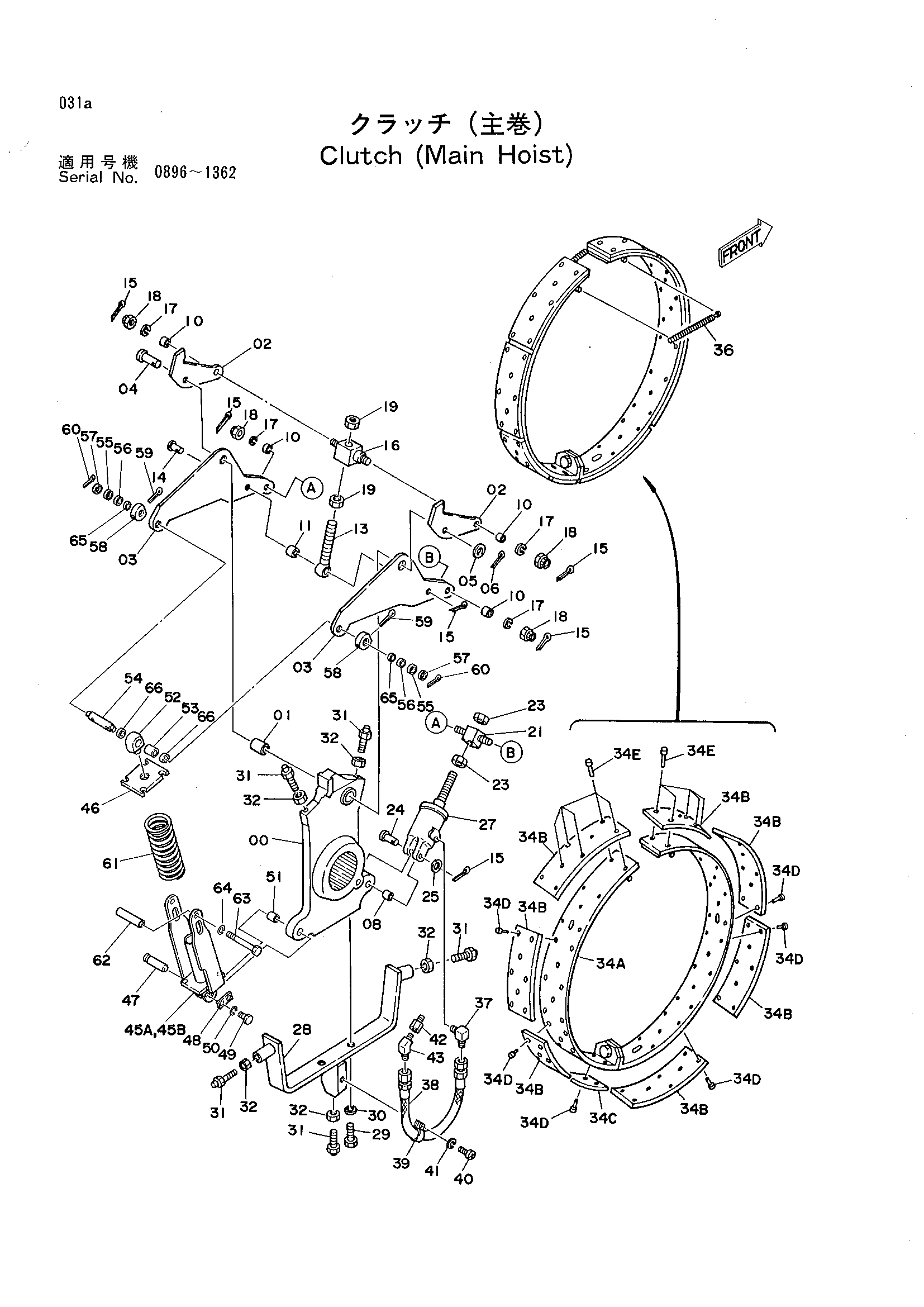

Заводская схема «Муфта(основной подъёмный механизм)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-01	2025999	Дривер муфта	2
00-02	2027663	Дривер муфта	2
01	4141532	Втулка	2
02-01	4234552	Рычаг	4
02-02	4240096	Рычаг	4
03	4222824	Рычаг	4
04	4141533	Палец	2
05	A590127	Шайба	2
06	A764040	Шплинт	2
08	4141529	Втулка	2
10	4174226	Втулка	8
11	4174227	Втулка	2
13	4174228	Болт проушина	2
14	4174301	Палец	2
15	A764028	Шплинт	12
16	4174229	Труннион	2
17	A590116	Шайба	8
18	M641619	Гайка	8
19	J951024	Гайка	4
21	4174791	Труннион	2
23	J951018	Гайка	4
24	4174609	Палец	2
25	A590118	Шайба	2
27	4190730	Гидроцилиндр	2
28	8032697	Направляющая лента	2
29	J901235	Болт	4
30	A590912	Пружинная шайба	4
31	4156705	Болт направляющая	10
32	J950012	Гайка	10
34A	6009236	Лента муфта	1
34A-E-01	9080215	Лента муфта	2
34A-E-02	9093053	Лента муфта	2
34B-01	4141525	Накладка	7
34B-02	4251769	Накладка	7
34C	4141526	Накладка	1
34D	929158	Заклёпка	47
34E	4067163	Заклёпка	10
36	4188413	Пружина	4
37	4118999	Угловой штуцер	2
38	4067522	Шланг	2
39	499315	Зажим	2
40	M430610	Винт	2
41	A590906	Пружинная шайба	2
42	4156947	Адаптер	2
43	94-1502	Адаптер	2
45A	8043872	Кронштейн(левый)	1
45B	8043871	Кронштейн(правый)	1
46	9729588	Сиденье	2
47	4217447	Палец	2
48	4217448	Стопорная пластина	2
49	J900820	Болт	4
50	A590908	Пружинная шайба	4
51	4141529	Втулка	2
52	4217449	Шток пусх	2
53	4198051	Втулка	2
54	4217450	Палец	2
55	4217451	Ролик	4
56	4193237	Проставка	4
57	4217453	Проставка	4
58	4217452	Проставка	4
59	A765050	Шплинт	4
60	A762020	Шплинт	4
61	4217454	Пружина	2
62	4217455	Проставка	2
63	J901002	Болт	2
64	A590910	Пружинная шайба	2
65	4193426	Втулка	4
66	4174226	Втулка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
