Подвес (башенный гусёк стрелы) — HITACHI KH180-3

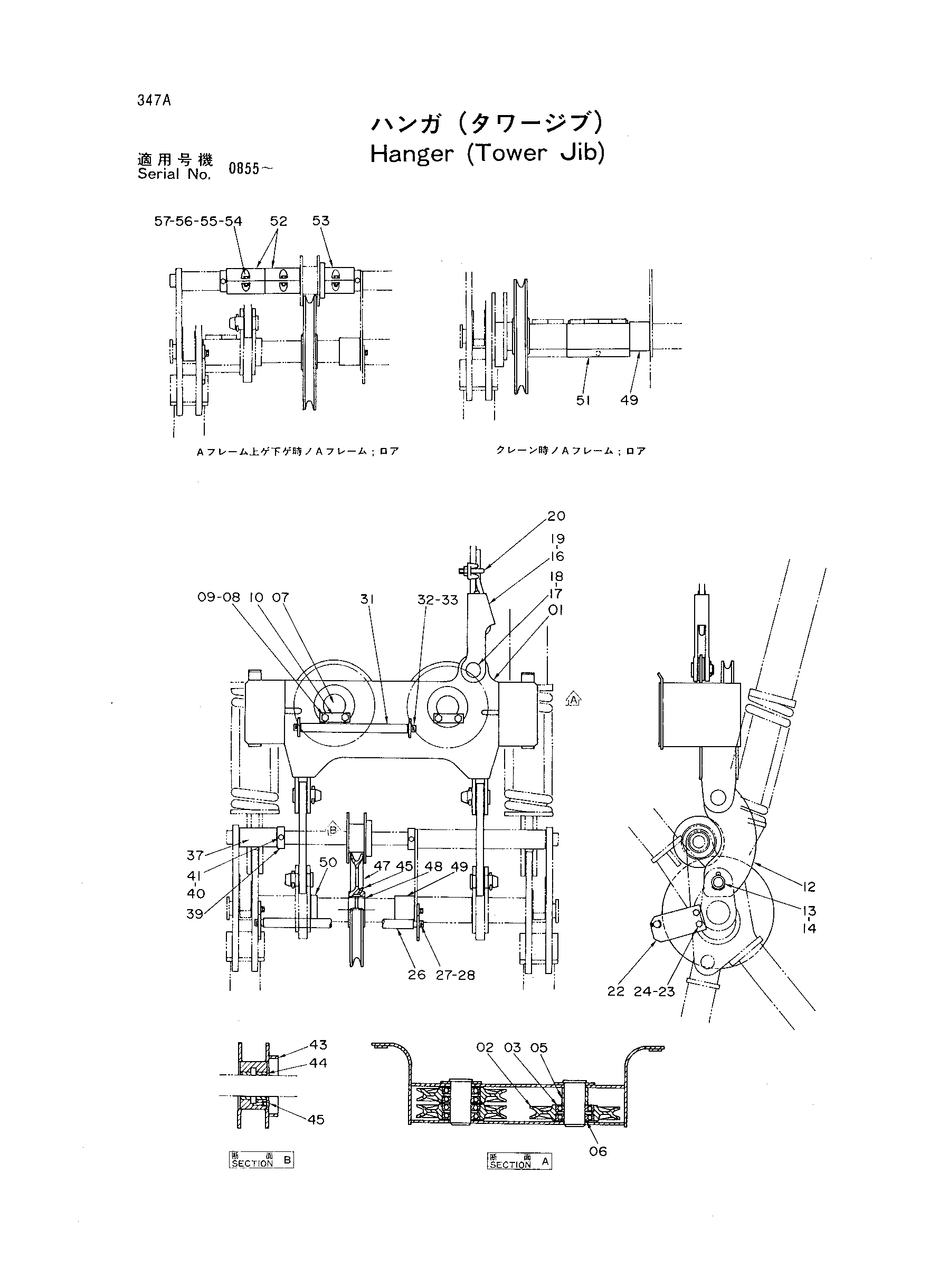

Заводская схема «Подвес (башенный гусёк стрелы)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074078 | Подвес в сборе | 1 | |
| 01 | 7016314 | Подвес | 1 |
| 02 | 3010167 | Канатный блок | 3 |
| 03 | 971655 | Шариковый подшипник | 6 |
| 05 | 4163170 | Проставка | 1 |
| 06 | 442617 | Проставка | 4 |
| 07 | 4163939 | Палец | 2 |
| 08 | J901630 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | X4247 | Стопорная пластина | 2 |
| 12 | 4161950 | Тяга | 2 |
| 13 | 4163465 | Палец | 4 |
| 14 | A761080 | Шплинт | 4 |
| 16 | 3002037 | Разъём канат | 1 |
| 17 | 431983 | Палец | 1 |
| 18 | A768063 | Шплинт | 1 |
| 19 | 4026075 | Ведге | 1 |
| 20 | 94-2907 | Зажим канат | 1 |
| 22 | 4179359 | Пластина | 2 |
| 23 | J901225 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 26 | 4163940 | Проставка | 1 |
| 27 | A765050 | Шплинт | 2 |
| 28 | 4171588 | Палец | 1 |
| 31 | 4171831 | Ролик | 1 |
| 32 | 4170727 | Палец | 1 |
| 33 | A765050 | Шплинт | 2 |
| 37 | 4171699 | Ролик | 1 |
| 39 | 4172019 | Втулка | 2 |
| 40 | J901035 | Болт | 2 |
| 41 | J950010 | Гайка | 2 |
| 43 | 9723852 | Ролик | 1 |
| 44 | 4172277 | Втулка | 2 |
| 45 | J75481 | Штуцер | 2 |
| 45 | J75481 | Штуцер | 1 |
| 47 | 3033497 | Канатный блок | 1 |
| 48 | 4179362 | Втулка | 1 |
| 49 | 4179360 | Проставка | 1 |
| 50 | 4179361 | Проставка | 1 |
| 51 | 8033688 | Проставка | 1 |
| 52 | 4175362 | Опора | 4 |
| 53 | 4175361 | Опора | 2 |
| 54 | J900830 | Болт | 6 |
| 55 | A590108 | Плоская шайба | 12 |
| 56 | A590908 | Пружинная шайба | 6 |
| 57 | M500807 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
