Нагрузка скале дополнительный. подъёмный механизм — HITACHI KH180-3

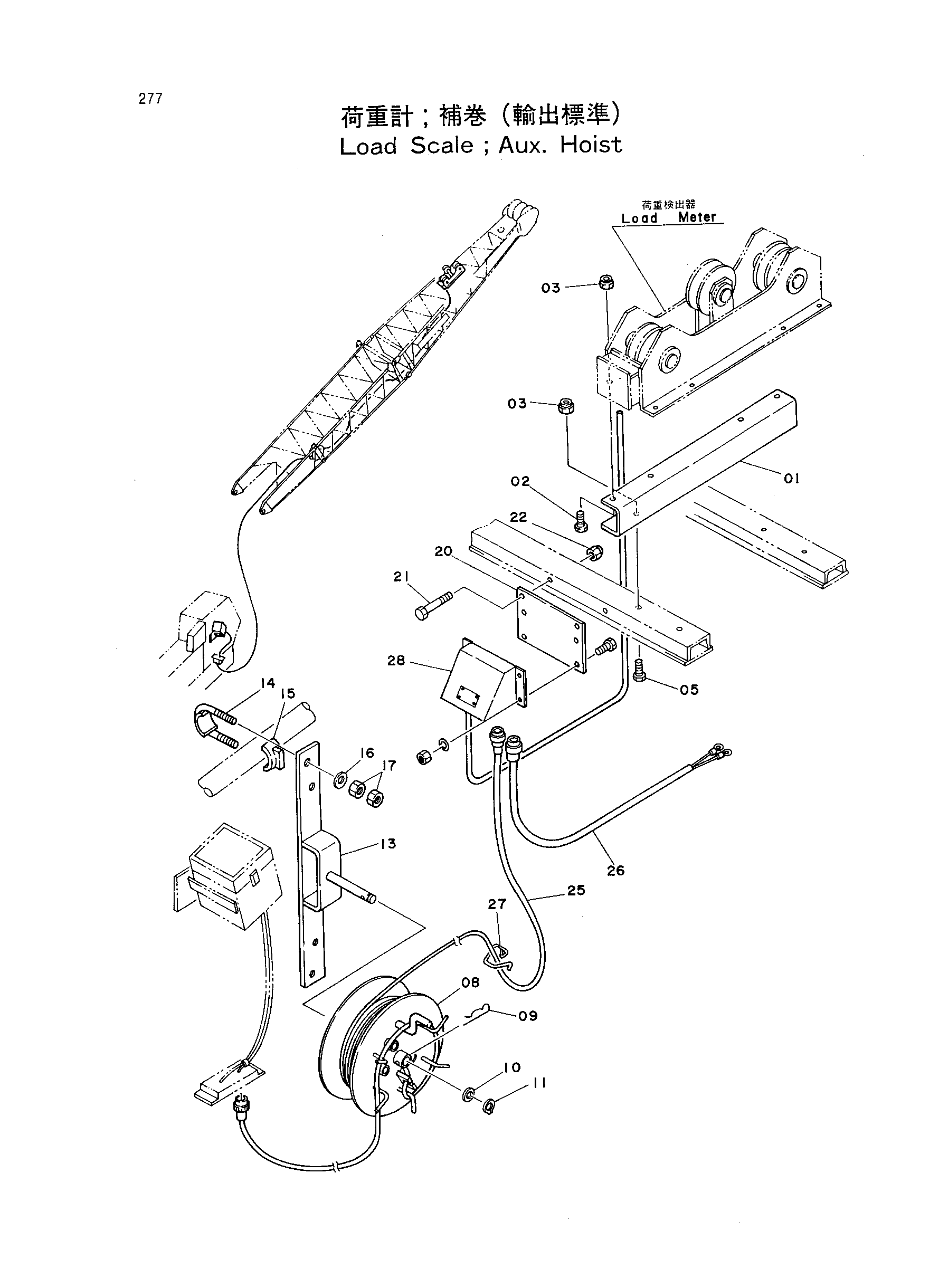

Заводская схема «Нагрузка скале дополнительный. подъёмный механизм» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9720842 | Кронштейн | 1 |
| 02 | J901230 | Болт | 4 |
| 03 | M660012 | U-образная гайка | 6 |
| 05 | J901270 | Болт | 2 |
| 08 | 7002986 | Реел трос | 1 |
| 09 | 487041 | Палец | 1 |
| 10 | A590120 | Шайба | 1 |
| 11 | 959500 | Стопорное кольцо | 1 |
| 13 | 8006028 | Кронштейн | 1 |
| 14 | 9720087 | U-образный болт | 2 |
| 15 | 9720086 | Буффер | 2 |
| 16 | A590116 | Шайба | 4 |
| 17 | J950016 | Гайка | 8 |
| 20 | 4162711 | Кронштейн | 2 |
| 21 | J901295 | Болт | 4 |
| 22 | M660012 | U-образная гайка | 4 |
| 25 | 4076731 | Жгут проводов | 1 |
| 26 | 4163725 | Жгут проводов | 1 |
| 27 | 4017325 | Зажим | 20 |
| 28 | 4158499 | Короб клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
