Гусеничная рама — HITACHI KH180-3

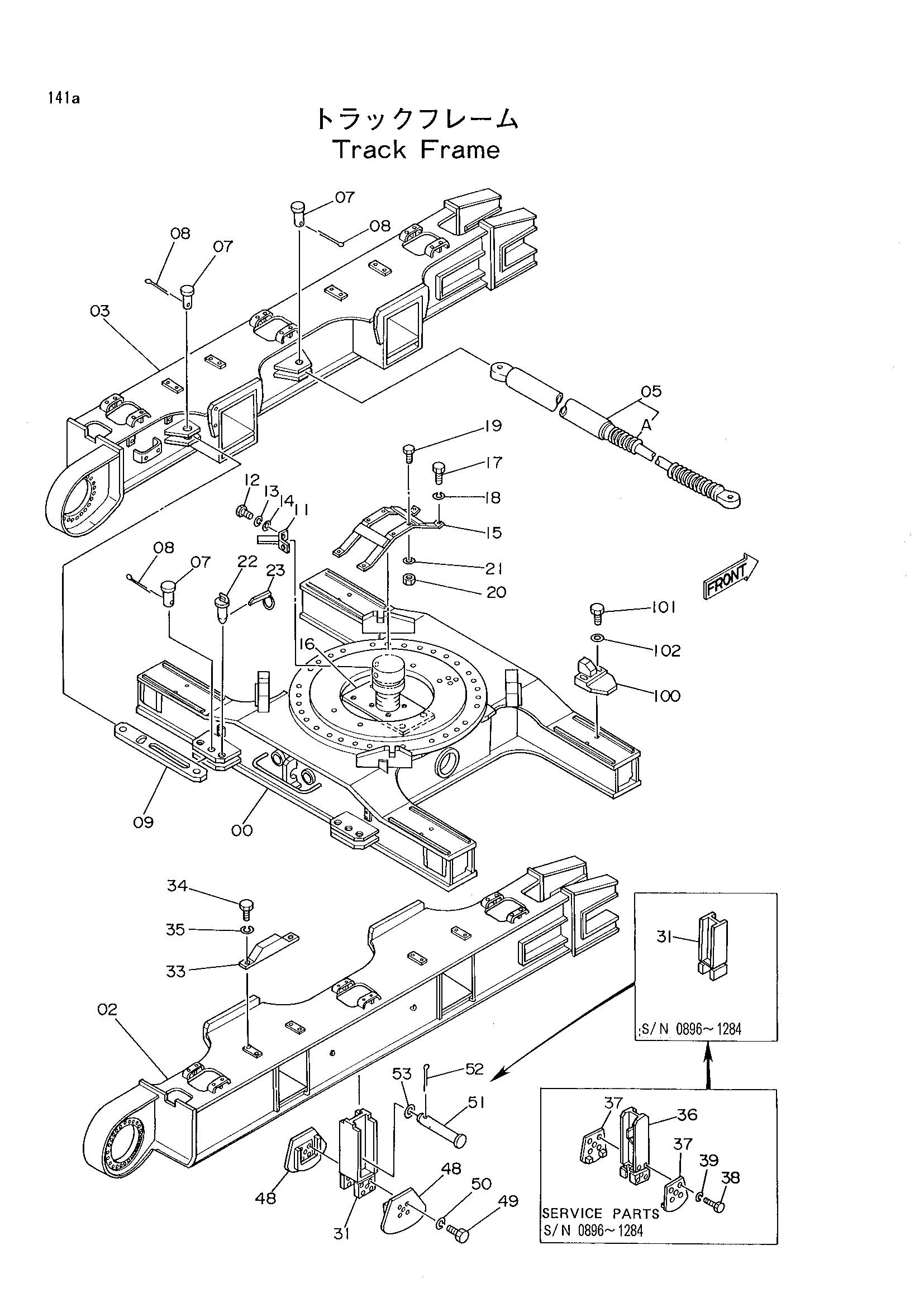

Заводская схема «Гусеничная рама» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009249	Рама трукк	1
02	5001543	Рама боковой	1
03	5001544	Рама боковой	1
05	4149693	Гидроцилиндр	1
05A	4175276	Защитный чехол	1
07	4155792	Палец	10
08	A766071	Шплинт	10
09	4155399	Тяга	4
11	8033211	Ограничитель	1
12	J901435	Болт	2
13	A590914	Пружинная шайба	2
14	4114404	Шайба	2
15	8028285	Кронштейн	1
16	4203885	Пластина	1
17	J901235	Болт	4
18	A590912	Пружинная шайба	4
19	J901235	Болт	4
20	J950012	Гайка	4
21	A590912	Пружинная шайба	4
22	9717320	Палец	4
23	947447	Замок	4
31-01	8033234	Блок	2
31-02	8051942	Блок	2
33	4155796	Направляющая башмак	8
34	J931645	Болт	16
35	A590916	Пружинная шайба	16
36	8039488	Блок	2
37	9728389	Кронштейн	4
38	M211640	Болт	20
39	A590916	Пружинная шайба	20
48	9737724	Кронштейн	4
49	J901655	Болт	20
50	A590916	Пружинная шайба	20
51	4282874	Палец	2
52	A768063	Шплинт	2
53	A590142	Шайба	2
100	8027877	Ограничитель	4
101	4169515	Болт	8
102	4018545	Плоская шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
