Основной тормоз рычаг(основной подъёмный механизм)(1) — HITACHI KH180-3

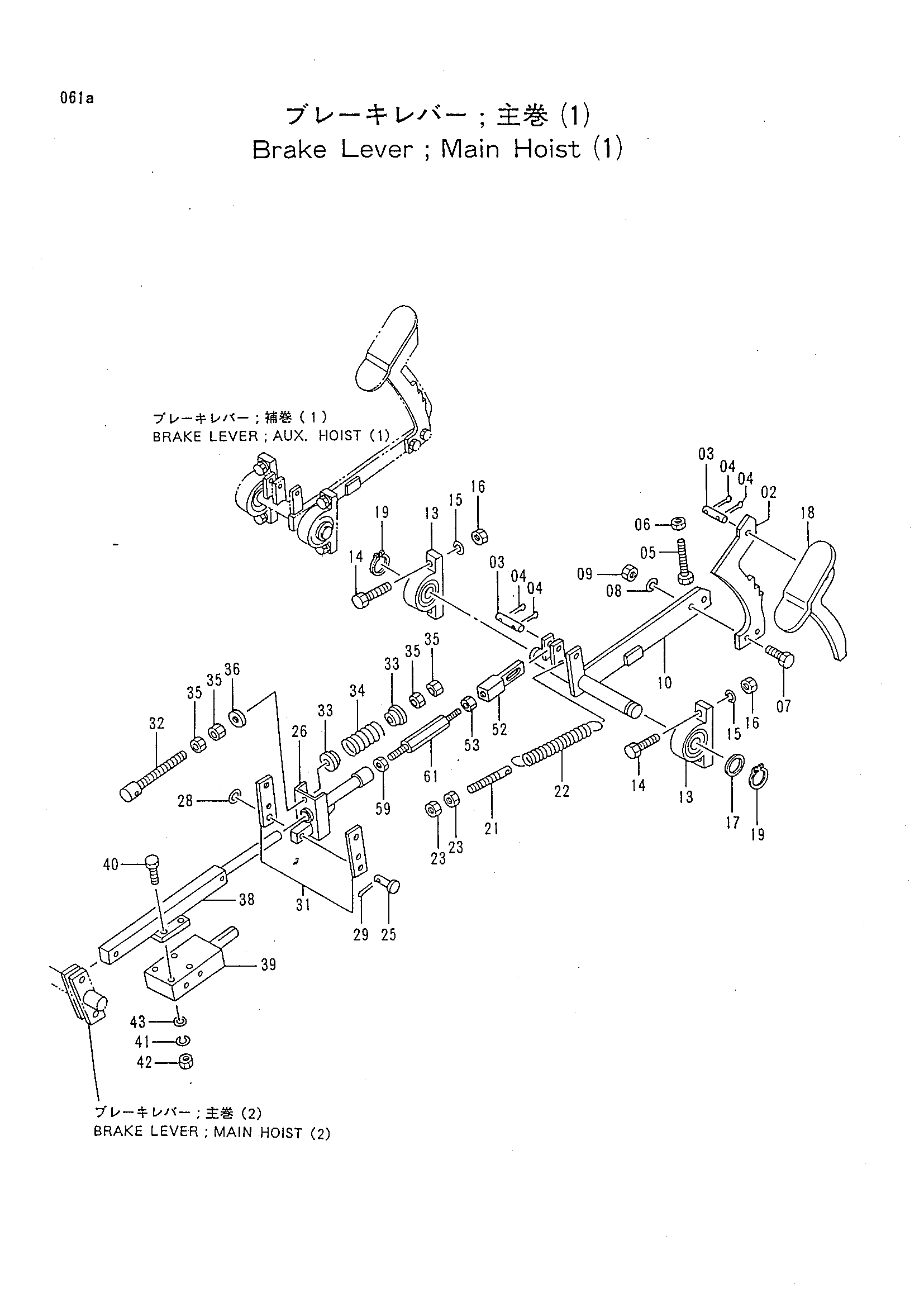

Заводская схема «Основной тормоз рычаг(основной подъёмный механизм)(1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4177565 | Педаль | 1 |
| 03 | A751444 | Палец | 2 |
| 04 | A764022 | Шплинт | 4 |
| 05 | M261050 | Болт | 1 |
| 06 | J950010 | Гайка | 1 |
| 07 | J901435 | Болт | 2 |
| 08 | A590914 | Пружинная шайба | 2 |
| 09 | J950014 | Гайка | 2 |
| 10 | 8030874 | Рычаг R | 1 |
| 13 | 4128859 | Подшипник. блок | 2 |
| 14 | J901245 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | J950012 | Гайка | 4 |
| 17 | 441273 | Регулировочная шайба 2.3 | 2 |
| 18 | 8030875 | Накладка | 1 |
| 19 | 929231 | Стопорное кольцо | 2 |
| 21 | 4140813 | Шток | 1 |
| 22 | 41564 | Пружина | 1 |
| 23 | M581008 | Гайка | 2 |
| 25 | 4156607 | Палец | 3 |
| 26 | 8032411 | Кронштейн | 1 |
| 28 | A590112 | Плоская шайба | 3 |
| 29 | A764022 | Шплинт | 3 |
| 31 | 9707937 | Тяга | 1 |
| 32 | 4177764 | Шток | 1 |
| 33 | 4070125 | Сиденье | 2 |
| 34 | 4070130 | Пружина | 1 |
| 35 | M581210 | Гайка | 4 |
| 36 | A590112 | Плоская шайба | 1 |
| 38 | 8028711 | Шток | 1 |
| 39 | 4175503 | Пилотный клапан | 1 |
| 40 | J900860 | Болт | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | M500807 | Гайка | 4 |
| 43 | A590108 | Плоская шайба | 4 |
| 52 | 4172519 | Концевой вилка | 1 |
| 53 | J957014 | Гайка L | 1 |
| 59 | J953020 | Гайка | 1 |
| 61 | 4204685 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
