Тормозной клапан — HITACHI KH180-3

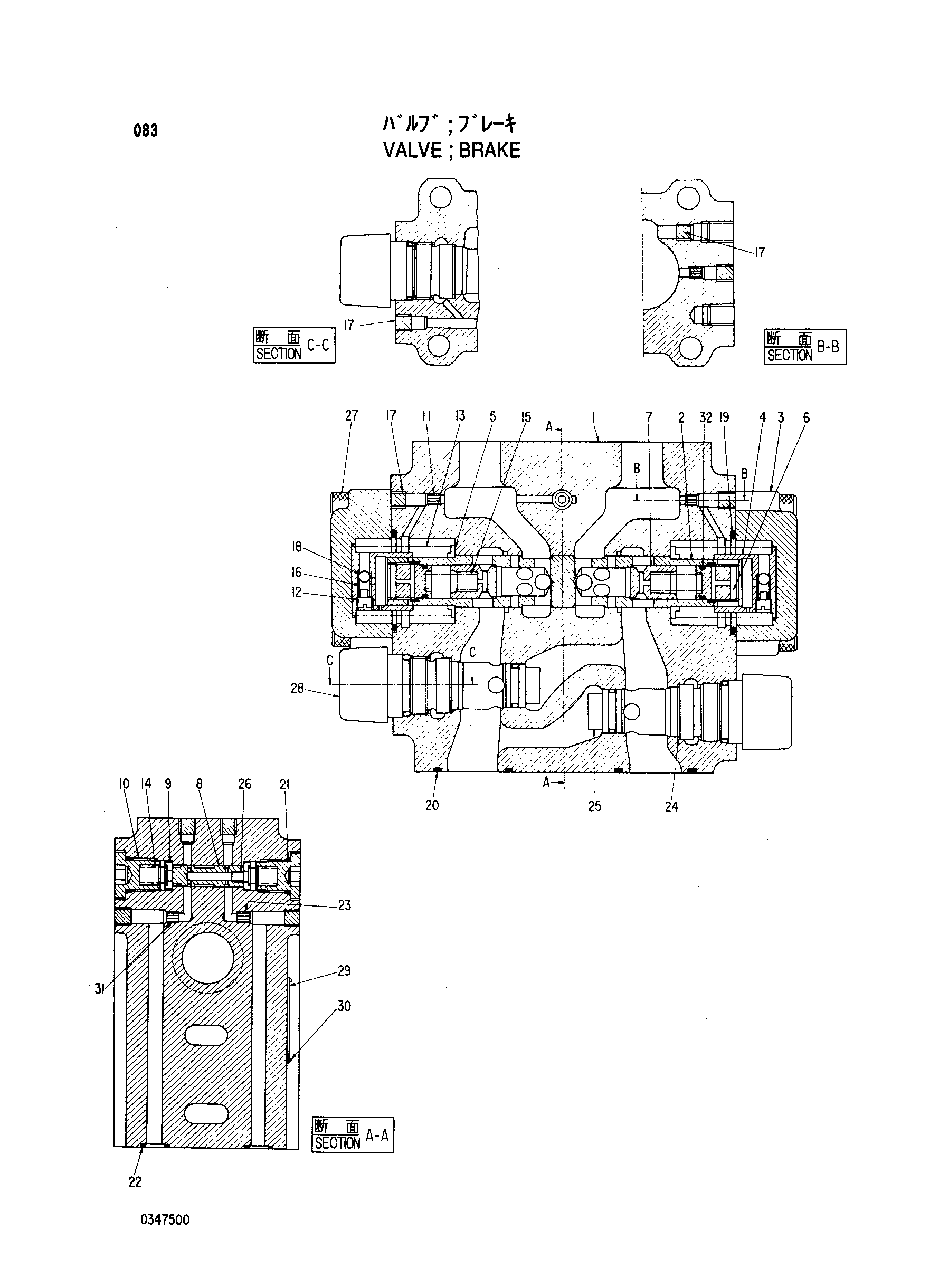

Заводская схема «Тормозной клапан» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4280472 | Тормозной клапан | 1 | |
| 3 | 0253901 | Крышка | 2 |
| 5 | 0253902 | Фиксатор | 2 |
| 9 | 0253903 | Фиксатор | 2 |
| 10 | 0253904 | Пробка | 2 |
| 11 | 0281301 | Дроссель | 2 |
| 13 | 0253906 | Пружина | 2 |
| 14 | 0253907 | Пружина | 2 |
| 17 | 0253908 | Пробка | 10 |
| 19 | A811045 | Уплотнительное кольцо | 2 |
| 20 | A811035 | Уплотнительное кольцо | 2 |
| 21 | 4509180 | Уплотнительное кольцо | 2 |
| 22 | 971823 | Уплотнительное кольцо | 2 |
| 23 | 0281302 | Дроссель | 1 |
| 27 | 0215020 | Болт с внутренним шестигранником | 8 |
| 29 | 0281303 | Информационная табличка | 1 |
| 30 | 0242006 | Винт | 4 |
| 31 | 0347501 | Дроссель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
