Барабан блокировка — HITACHI KH180-3

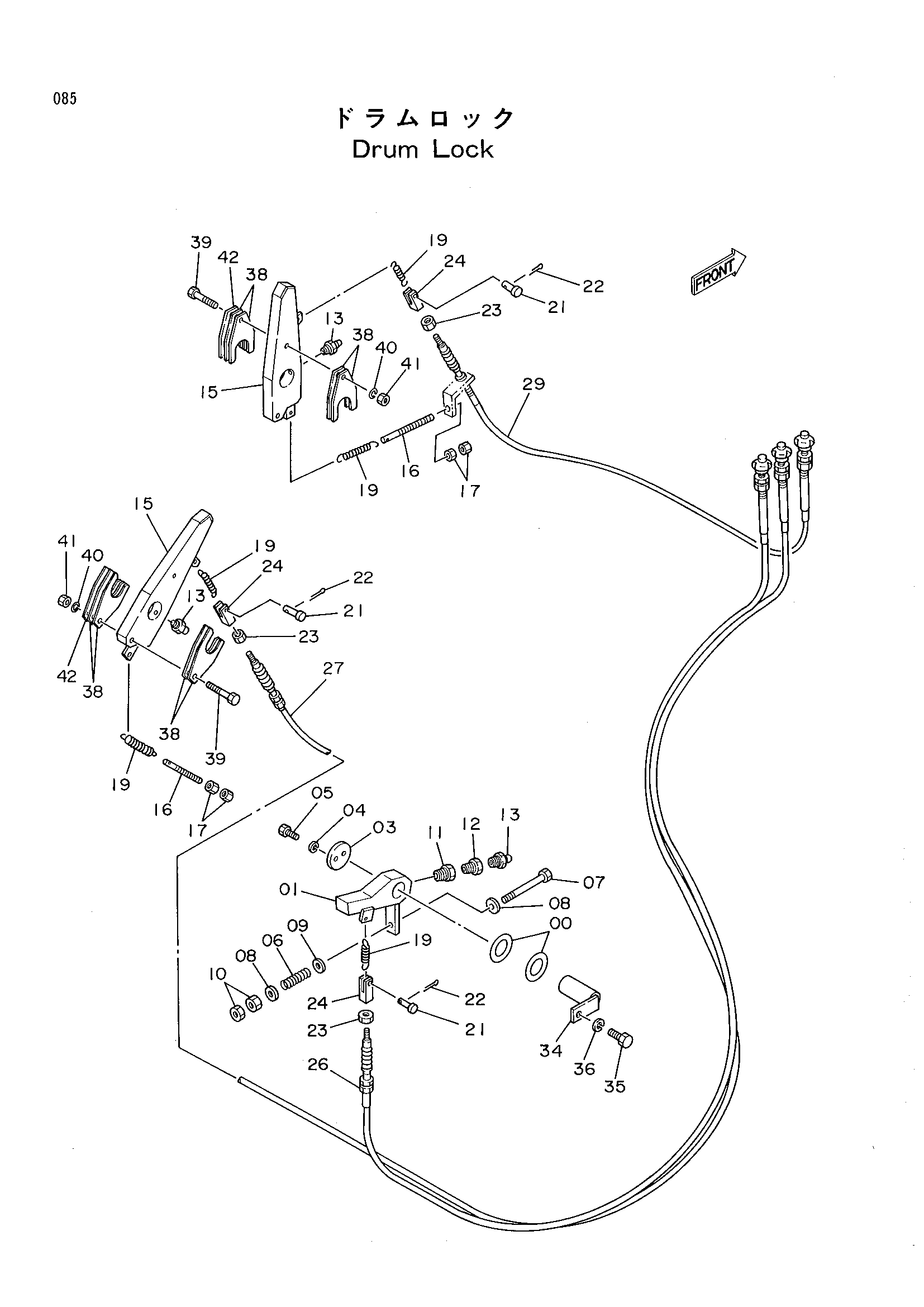

Заводская схема «Барабан блокировка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4155369 | Регулировочная шайба | 2 |
| 01 | 8026017 | Зуб | 1 |
| 03 | 492066 | Фиксатор | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | 41626 | Пружина | 1 |
| 07 | J901004 | Болт | 1 |
| 08 | A590110 | Шайба | 2 |
| 09 | J217083 | Шайба | 1 |
| 10 | M501008 | Гайка | 2 |
| 11 | 4015427 | Адаптер | 1 |
| 12 | J728281 | Втулка | 1 |
| 13 | J75581 | Штуцер | 3 |
| 15 | 8029022 | Зуб | 2 |
| 16 | 4142253 | Шток | 2 |
| 17 | M500807 | Гайка | 4 |
| 19 | 413431 | Пружина | 5 |
| 21 | A740616 | Палец | 3 |
| 22 | A761610 | Шплинт | 3 |
| 23 | M500605 | Гайка | 3 |
| 24 | M980634 | Концевой вилка | 3 |
| 26 | 4155366 | Трос управления | 1 |
| 27 | 4155365 | Трос управления | 1 |
| 29 | 4161709 | Трос управления | 1 |
| 34 | 9721587 | Палец | 1 |
| 35 | J901225 | Болт | 1 |
| 36 | A590912 | Пружинная шайба | 1 |
| 38 | 4255160 | Регулировочная шайба | 8 |
| 39 | J901050 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | J950010 | Гайка | 2 |
| 42 | 4264932 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
