Барабан вал(основной подъёмный механизм) — HITACHI KH180-3

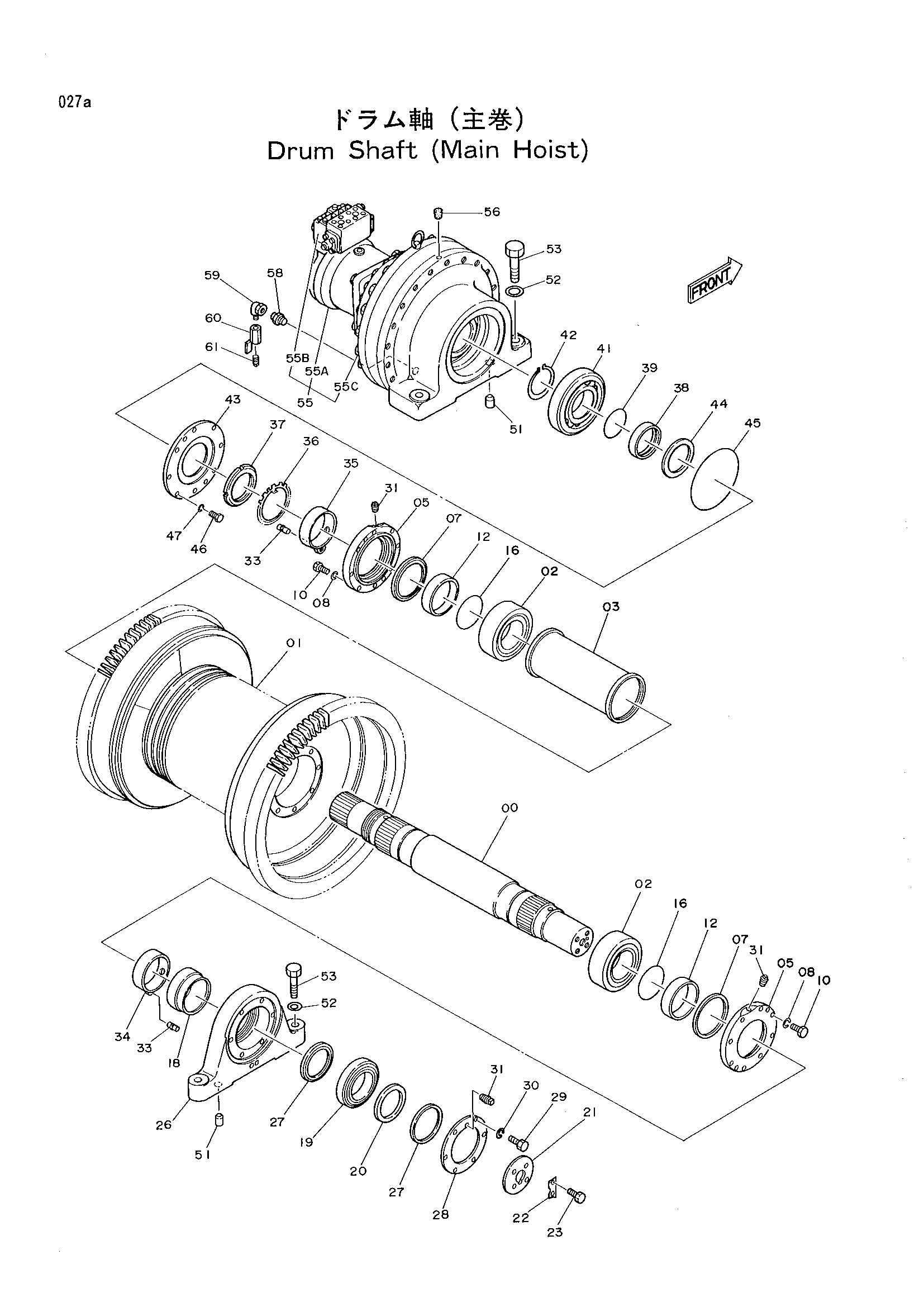

Заводская схема «Барабан вал(основной подъёмный механизм)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-01 | 1012419 | Вал барабан | 1 |
| 00-02 | 1018624 | Вал барабан | 1 |
| 01 | 1012267 | Барабан | 1 |
| 02 | 4117992 | Подшипник | 2 |
| 03 | 9730185 | Проставка | 1 |
| 05-01 | 3035518 | Фиксатор подшипник. | 2 |
| 05-02 | 3059044 | Фиксатор подшипник. | 2 |
| 07 | 4023745 | Сеал-оил | 2 |
| 08 | A590912 | Пружинная шайба | 16 |
| 10-01 | J901235 | Болт | 16 |
| 10-02 | J901250 | Болт | 16 |
| 12-01 | 4182297 | Проставка | 2 |
| 12-02 | 4307622 | Проставка | 2 |
| 16 | A810150 | Уплотнительное кольцо | 2 |
| 18 | 4222826 | Проставка | 1 |
| 19 | 969436 | Брг.рол | 1 |
| 20 | 4222827 | Проставка | 1 |
| 21 | 4182295 | Фиксатор | 1 |
| 22 | 4182294 | Стопорная шайба | 2 |
| 23 | J901235 | Болт | 4 |
| 26 | 3035423 | Педестал | 1 |
| 27 | 4062404 | Масляное уплотнение | 2 |
| 28 | 4182296 | Фиксатор подшипник. | 1 |
| 29 | J901235 | Болт | 6 |
| 30 | A590912 | Пружинная шайба | 6 |
| 31 | 94-2010 | Пробка | 3 |
| 33 | 4092688 | Стопорный палец | 2 |
| 34 | 8041826 | Проставка | 1 |
| 35 | 8041827 | Проставка | 1 |
| 36 | 4141471 | Шайба подшипник. | 1 |
| 37 | 4141472 | Гайка подшипник | 1 |
| 38 | 4222829 | Проставка | 1 |
| 39 | A810130 | Уплотнительное кольцо | 1 |
| 41 | 4022441 | Подшипник шарик | 1 |
| 42 | 4511549 | Стопорное кольцо | 1 |
| 43 | 4222825 | Фиксатор подшипник | 1 |
| 44 | 4116186 | Масляное уплотнение | 1 |
| 45 | A810270 | Уплотнительное кольцо | 1 |
| 46 | J901232 | Болт | 8 |
| 47 | A590912 | Пружинная шайба | 8 |
| 51 | 4122547 | Установочный штифт | 4 |
| 52 | 4054003 | Шайба | 4 |
| 53 | J833608 | Болт | 4 |
| 55-01 | 4235389 | Гидромотор плунжер | 1 |
| 55-02 | 4281563 | Гидромотор плунжер | 1 |
| 55A | 4194134 | Гидромотор плунжер | 1 |
| 55B-01 | 4160231 | Клапан | 1 |
| 55B-02 | 4281408 | Тормозной клапан | 1 |
| 55C | 4167652 | Миссион | 1 |
| 56 | 428028 | Пробка | 1 |
| 58 | 94-1704 | Адаптер | 1 |
| 59 | 94-0633 | Угловой штуцер | 1 |
| 60 | 94-4029 | Кран | 1 |
| 61 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
