Трансмиссия — HITACHI KH180-3

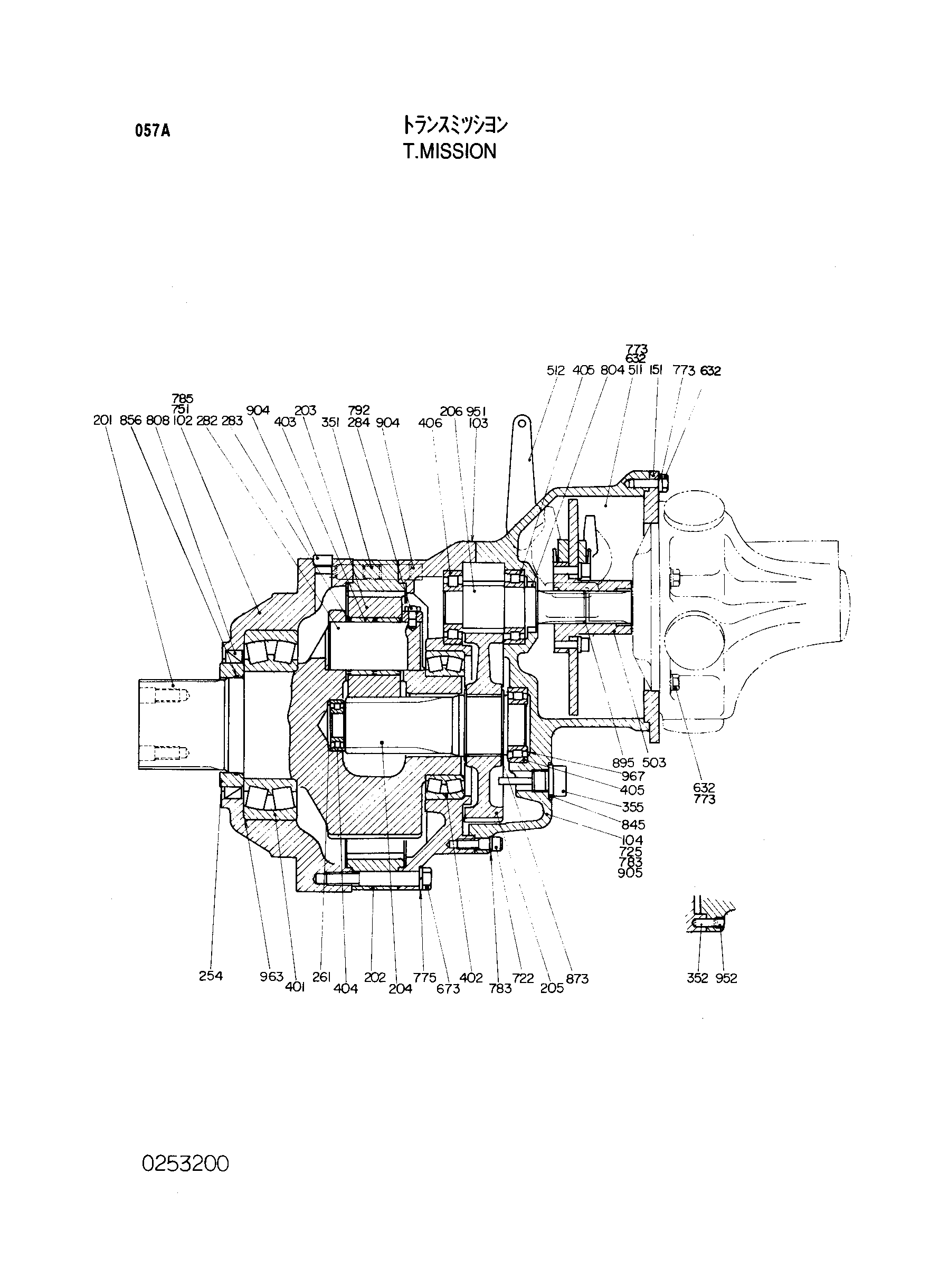

Заводская схема «Трансмиссия» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167876 | Трансмиссия | 1 | |
| 102 | 0253201 | Корпус передний | 1 |
| 103 | 0116407 | Корпус | 1 |
| 104 | 0253202 | Корпус задний | 1 |
| 151 | 0116409 | Пластина | 1 |
| 201 | 0253203 | Вал | 1 |
| 202 | 0253204 | Коронная шестерня | 1 |
| 203 | 0253205 | Планетарная шестерня | 3 |
| 204 | 0253206 | Солнечная шестерня | 1 |
| 205 | 0253207 | Шестерня | 1 |
| 206 | 0253208 | Ведущая шестерня | 1 |
| 254 | 0155708 | Уплотнительное кольцо | 1 |
| 261 | 0147205 | Проставка | 1 |
| 282 | 0253209 | Палец | 3 |
| 283 | 4031165 | Упорная пластина | 6 |
| 284 | 4031166 | Болт сеттинг | 3 |
| 351 | 0253210 | Палец | 4 |
| 352 | 0111519 | Палец | 1 |
| 355 | 0116416 | Указатель | 1 |
| 401 | 0253211 | Подшипник | 1 |
| 402 | 0251808 | Подшипник | 1 |
| 403 | 0253212 | Каге | 6 |
| 404 | 0116419 | Подшипник | 1 |
| 405 | 0116420 | Подшипник | 2 |
| 406 | 0253213 | Подшипник | 1 |
| 503 | 0147206 | Муфта | 1 |
| 511 | 0116401 | Пластина | 1 |
| 512 | 0253214 | Тормоз дисковый | 1 |
| 632 | 0147207 | Болт | 16 |
| 673 | 0253215 | Болт | 4 |
| 722 | 0102106 замена: M341236 | Болт с внутренним шестигранником | 8 |
| 725 | 0131103 | Болт | 8 |
| 751 | M341600 | Болт с внутренним шестигранником | 2 |
| 773 | 4144342 | Пружинная шайба | 16 |
| 775 | 4144344 | Пружинная шайба | 4 |
| 783 | 495841 | Пружинная шайба | 16 |
| 785 | 4508794 | Пружинная шайба | 2 |
| 792 | 0116623 | Шайба | 3 |
| 804 | 0100047 | Масляное уплотнение | 1 |
| 808 | 4039279 | Масляное уплотнение | 1 |
| 845 | A811030 | Уплотнительное кольцо | 1 |
| 856 | A811115 | Уплотнительное кольцо | 1 |
| 873 | 954442 | Стопорное кольцо | 2 |
| 895 | 4064463 | Стопорное кольцо | 1 |
| 904 | 0147210 | Пробка | 5 |
| 905 | 0117121 | Пробка | 1 |
| 951 | 0111538 | Установочный винт | 4 |
| 952 | 0155713 | Установочный винт | 1 |
| 963 | 0101712 | Регулировочная шайба | 1 |
| 967 | 0116428 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
