Пилотный трубопроводы(5) — HITACHI KH180-3

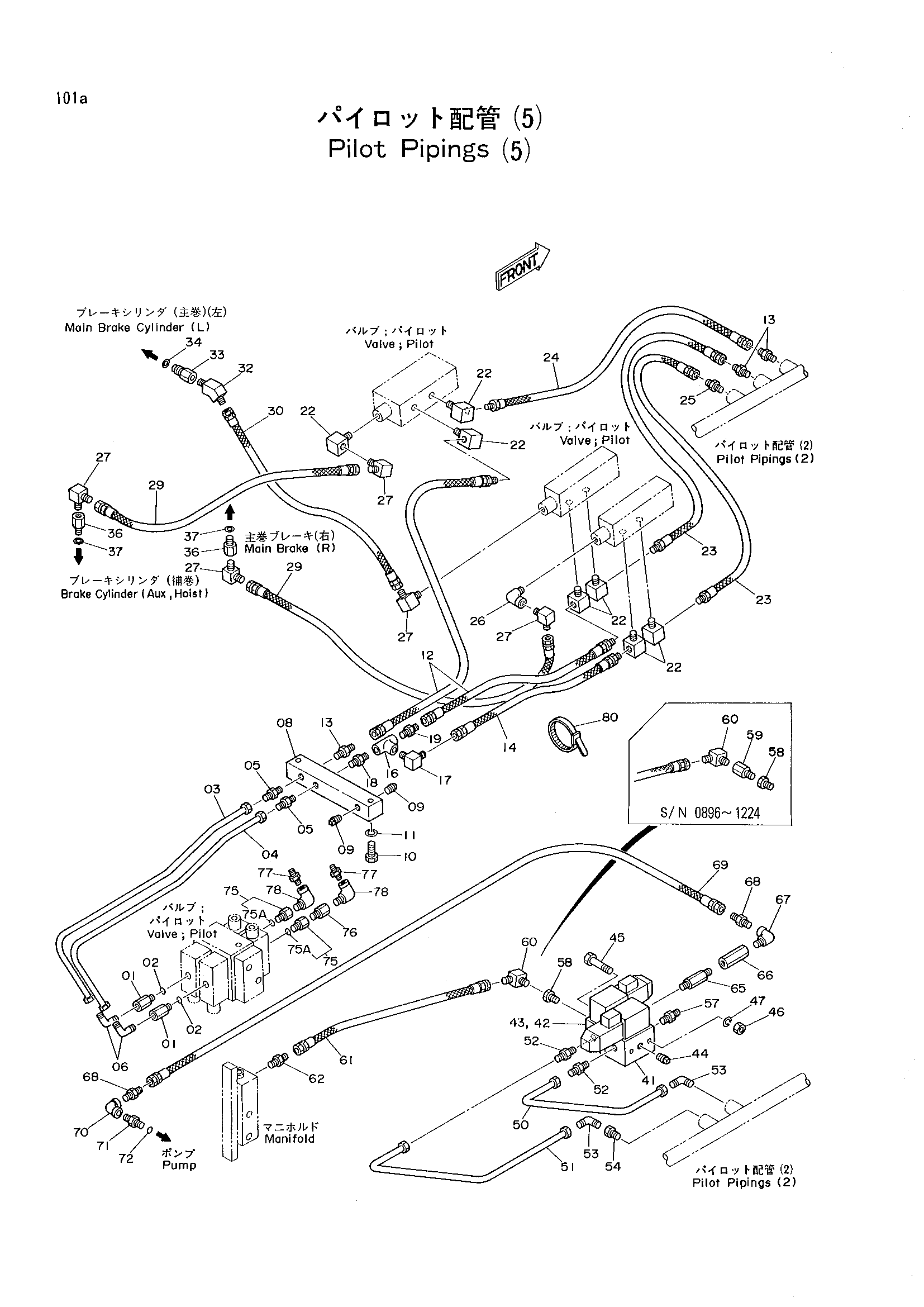

Заводская схема «Пилотный трубопроводы(5)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156946 | Адаптер | 2 |
| 02 | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 3029124 | Трубка | 1 |
| 04 | 3029125 | Трубка | 1 |
| 05 | 4130171 | Штуцер трубки | 2 |
| 06 | 4130177 | Штуцер трубки | 2 |
| 08 | 4156945 | Коллектор | 1 |
| 09 | 94-2023 | Пробка | 2 |
| 10 | J901050 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4160605 | Шланг | 2 |
| 13 | 94-1302 | Адаптер | 3 |
| 14-01 | 4160605 | Шланг | 1 |
| 14-02 | 4160606 | Шланг | 1 |
| 16 | 94-0661 | Тройник | 1 |
| 17 | 94-1402 | Угловой штуцер | 1 |
| 18 | 94-1702 | Адаптер | 1 |
| 19 | 94-1302 | Адаптер | 1 |
| 22 | 4156948 | Угловой штуцер | 7 |
| 23 | 4081174 | Шланг | 2 |
| 24 | 4156466 | Шланг | 1 |
| 25 | 94-1302 | Адаптер | 1 |
| 26 | 94-0631 | Угловой штуцер | 1 |
| 27 | 94-1402 | Угловой штуцер | 5 |
| 29 | 4071341 | Шланг | 2 |
| 30 | 4116049 | Шланг | 1 |
| 32 | 94-1502 | Адаптер | 1 |
| 33 | 4000585 | Адаптер | 1 |
| 34 | 499107 | Прокладка | 1 |
| 36 | 4000585 | Адаптер | 2 |
| 37 | 499107 | Прокладка | 2 |
| 41 | 4155363 | Клапан SOL | 1 |
| 42 | 4155364 | Клапан соленои | 1 |
| 43 | 984338 | Ринг.о | 1 |
| 44 | 94-2023 | Пробка | 1 |
| 45 | J900804 | Болт | 2 |
| 46 | M500807 | Гайка | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 50 | 4156960 | Трубка | 1 |
| 51 | 4232263 | Трубка | 1 |
| 52 | 4130170 | Штуцер трубки | 2 |
| 53 | 4130176 | Штуцер трубки | 2 |
| 54 | 94-1601 | Переходник | 1 |
| 57 | 4144089 | Адаптер | 1 |
| 58-01 | 4156947 | Адаптер | 1 |
| 58-02 | 94-1702 | Адаптер | 1 |
| 59 | 94-0676 | Разъём S | 1 |
| 60 | 94-1402 | Угловой штуцер | 1 |
| 61 | 4123224 | Шланг | 1 |
| 62 | 94-1302 | Адаптер | 1 |
| 65 | 4225882 | Разъём | 1 |
| 66 | 4225316 | Клапан словретур | 1 |
| 67 | 94-0630 | Угловой штуцер | 1 |
| 68 | 4222269 | Адаптер | 2 |
| 69 | 4222006 | Шланг | 1 |
| 70 | 94-0615 | Угловой штуцер | 1 |
| 71 | 4152201 | Адаптер | 1 |
| 72 | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4094409 | Адаптер | 2 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 4011855 | Втулка | 1 |
| 77 | 4115046 | Адаптер | 2 |
| 78 | 94-0631 | Угловой штуцер | 2 |
| 80 | 4055311 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
