Насос трубопроводы(3) — HITACHI KH180-3

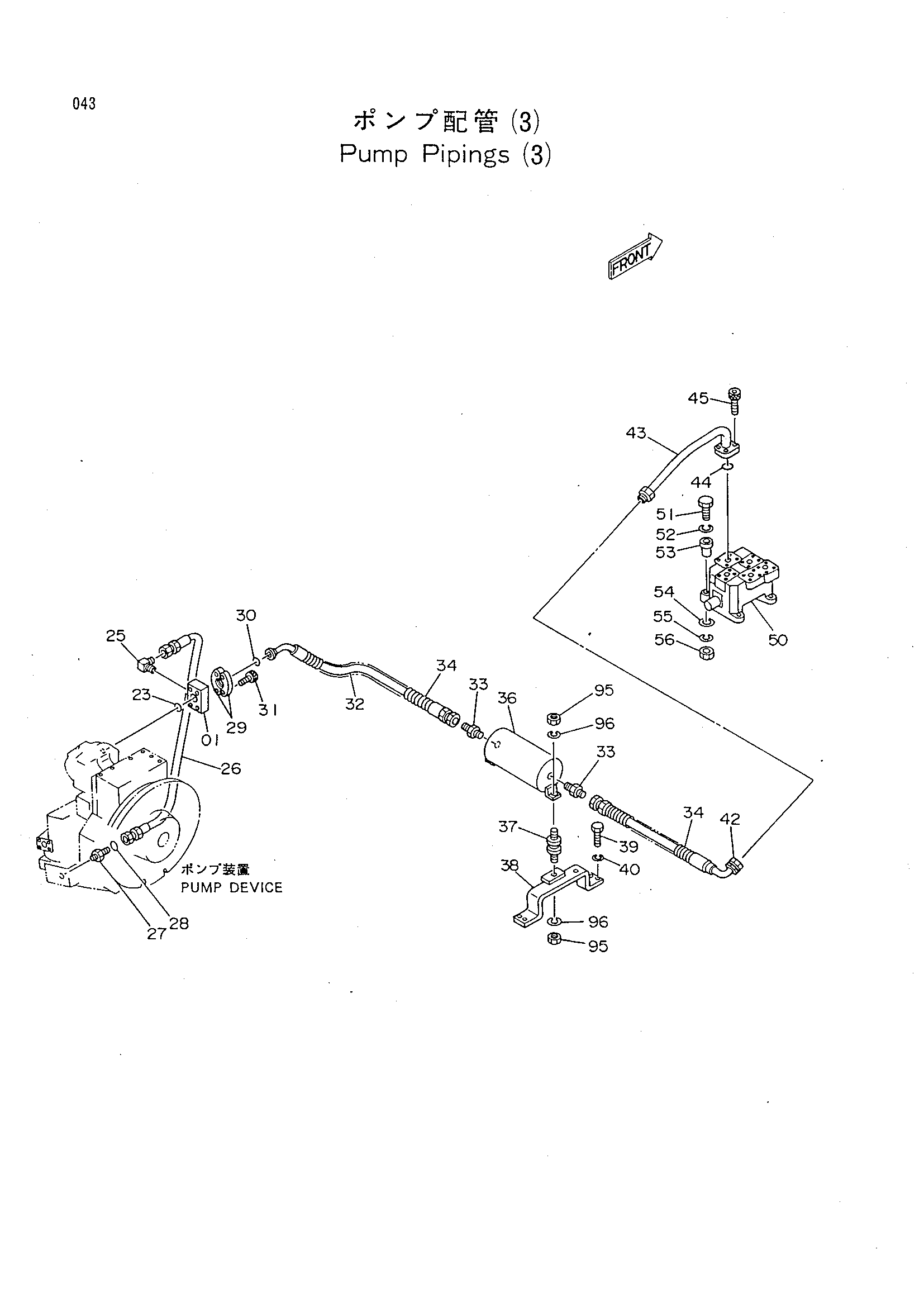

Заводская схема «Насос трубопроводы(3)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4334389 | Проставка | 1 |
| 23 | A812035 | Уплотнительное кольцо | 1 |
| 25 | 94-1501 | Угловой штуцер | 1 |
| 26 | 4055148 | Шланг | 1 |
| 27 | 4042010 | Адаптер | 1 |
| 28 | A813011 | Уплотнительное кольцо | 1 |
| 29 | 962453 | Разъёмный фланец | 2 |
| 30 | A815024 | Уплотнительное кольцо | 1 |
| 31 | M341071 | Болт с внутренним шестигранником | 4 |
| 32 | 4284388 | Шланг (с прот | 1 |
| 33 | 94-1305 | Адаптер | 2 |
| 36 | 9743369 | Трубка | 1 |
| 37 | 4205585 | Резиновая подушка | 2 |
| 37A | J950010 | Гайка | 2 |
| 37B | A590910 | Пружинная шайба | 2 |
| 38 | 9728468 | Кронштейн | 2 |
| 39 | J901230 | Болт | 8 |
| 40 | A590912 | Пружинная шайба | 8 |
| 42 | 4284389 | Шланг (с прот | 1 |
| 43 | 8033319 | Трубка | 1 |
| 44 | A812040 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 50 | 4333928 | Гидрораспределитель | 1 |
| 51 | J901060 | Болт | 3 |
| 52 | A590110 | Шайба | 3 |
| 53 | 4172242 | Резиновая втулка | 3 |
| 54 | 4172243 | Резиновая прокладка | 3 |
| 55 | J217083 | Шайба | 3 |
| 56 | M660010 | U-образная гайка | 3 |
| 95 | J950010 | Гайка | 2 |
| 96 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
