Крышка — HITACHI KH180-3

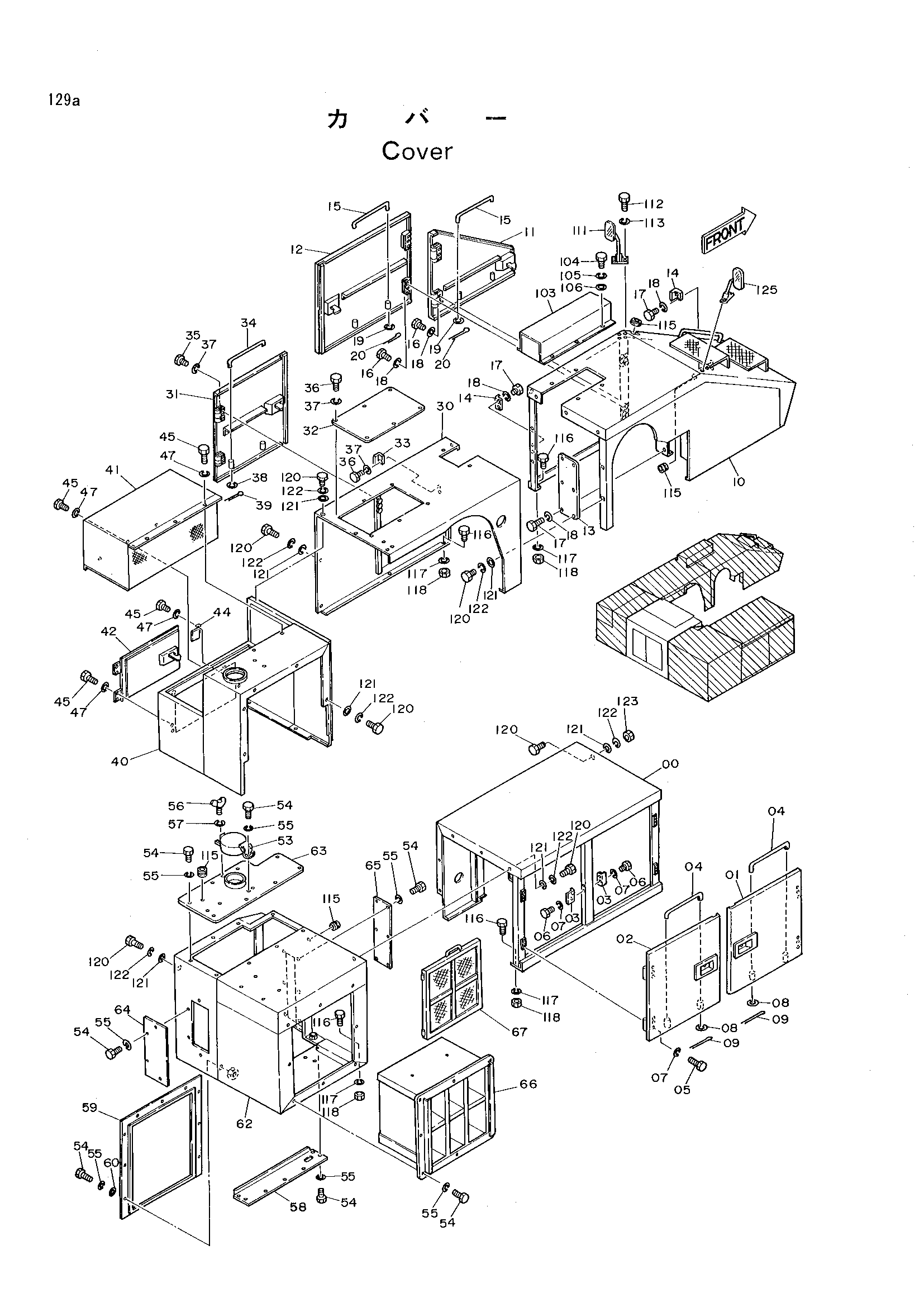

Заводская схема «Крышка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6006875	Крышка R	1
01	7014098	Дверь	1
02	7014103	Дверь	1
03	4140949	Замок	2
04	4140948	Стойка	2
05	J901030	Болт	12
06	J901025	Болт	4
07	A590910	Пружинная шайба	16
08	A590108	Шайба	2
09	A762013	Шплинт	2
10	6009282	Крышка LF	1
11	7014973	Дверь	1
12	7014974	Дверь	1
13	4166400	Крышка	1
14	4140949	Замок	2
15	4165672	Стойка	2
16	J901030	Болт	12
17	J901025	Болт	10
18	A590910	Пружинная шайба	22
19	A590108	Шайба	2
20	A762013	Шплинт	2
30	6009283	Крышка LR	1
31	7014098	Дверь	1
32	4157215	Крышка	1
33	4140949	Замок	1
34	4140948	Стойка	1
35	J901030	Болт	6
36	J901025	Болт	8
37	A590910	Пружинная шайба	14
38	A590108	Шайба	1
39	A762013	Шплинт	1
40	6009367	Крышка	1
41-01	7014112	Воздуховод	1
41-02	7025822	Воздуховод	1
42	8029179	Дверь	1
44	4157213	Замок	1
45	J901025	Болт	12
47	A590910	Пружинная шайба	12
53	8029184	Крышка	1
54	J901025	Болт	44
55	A590910	Пружинная шайба	44
56	M360816	Болт винг	1
57	A590908	Пружинная шайба	1
58	4203808	Крышка	1
59	8038754	Крышка	1
60	A590110	Шайба	9
62	6009368	Крышка	1
63	8042298	Крышка	1
64	4217923	Крышка	1
65	4217922	Крышка	1
66-01	7019333	Воздуховод	1
66-02	7026269	Воздуховод	1
67	8041163	Экран	1
103	8041964	Крышка	1
104	J901020	Болт	6
105	A590910	Пружинная шайба	6
106	A590110	Шайба	6
111	4072469	Зеркало задний	1
112	J900614	Болт	4
113	A590906	Пружинная шайба	4
115	4161289	Втулка руббе	4
116	J901630	Болт	24
117	A590916	Пружинная шайба	24
118	J950016	Гайка	24
120	J901025	Болт	33
121	J217083	Шайба	33
122	A590910	Пружинная шайба	33
123	J950010	Гайка	3
125	4097214	Зеркало	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
