Пилотный клапан — HITACHI KH180-3

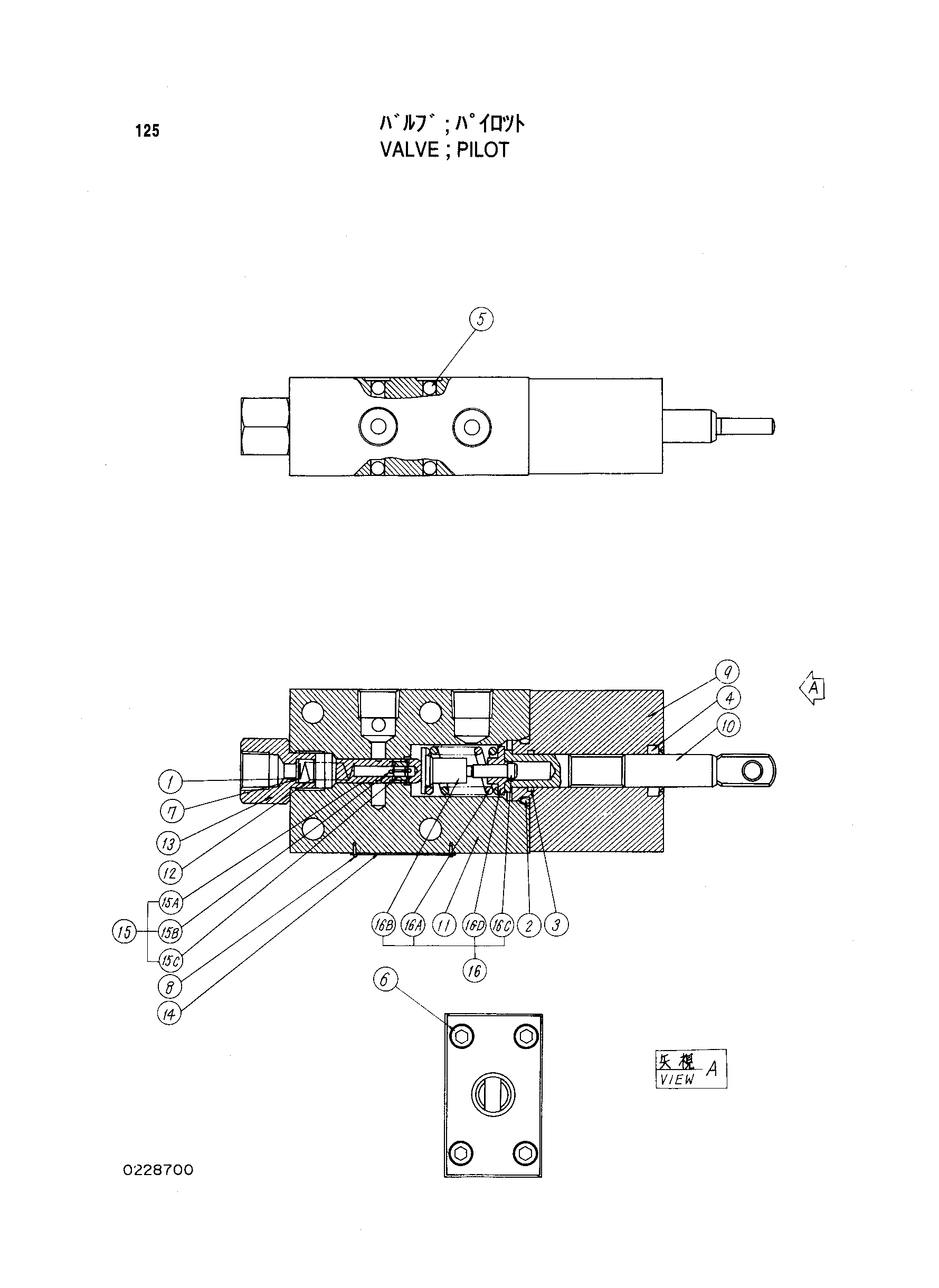

Заводская схема «Пилотный клапан» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155360 | Пилотный клапан | 1 | |
| 1 | 0228701 | Уплотнительное кольцо | 1 |
| 2 | 0228702 | Уплотнительное кольцо | 1 |
| 3 | 0228703 | Уплотнение | 1 |
| 4 | 0228704 | Пылезащитное уплотнение | 1 |
| 5 | 0228705 | Стальной шарик | 4 |
| 6 | 0228706 | Болт с внутренним шестигранником | 4 |
| 7 | 0228707 | Шайба | 1 |
| 8 | 0208717 | Приводной винт | 2 |
| 9 | 0155202 | Крышка | 1 |
| 10 | 0155203 | Золотник | 1 |
| 11 | 0155101 | Корпус клапан | 1 |
| 12 | 0155110 | Пружина | 1 |
| 13 | 0228708 | Пробка | 1 |
| 14 | 0228709 | Информационная табличка | 1 |
| 15 | 0155125 | Золотник в сборе | 1 |
| 16 | 0228710 | Золотник в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
