Момент ограничитель(дополнительное оборудование) — HITACHI KH180-3

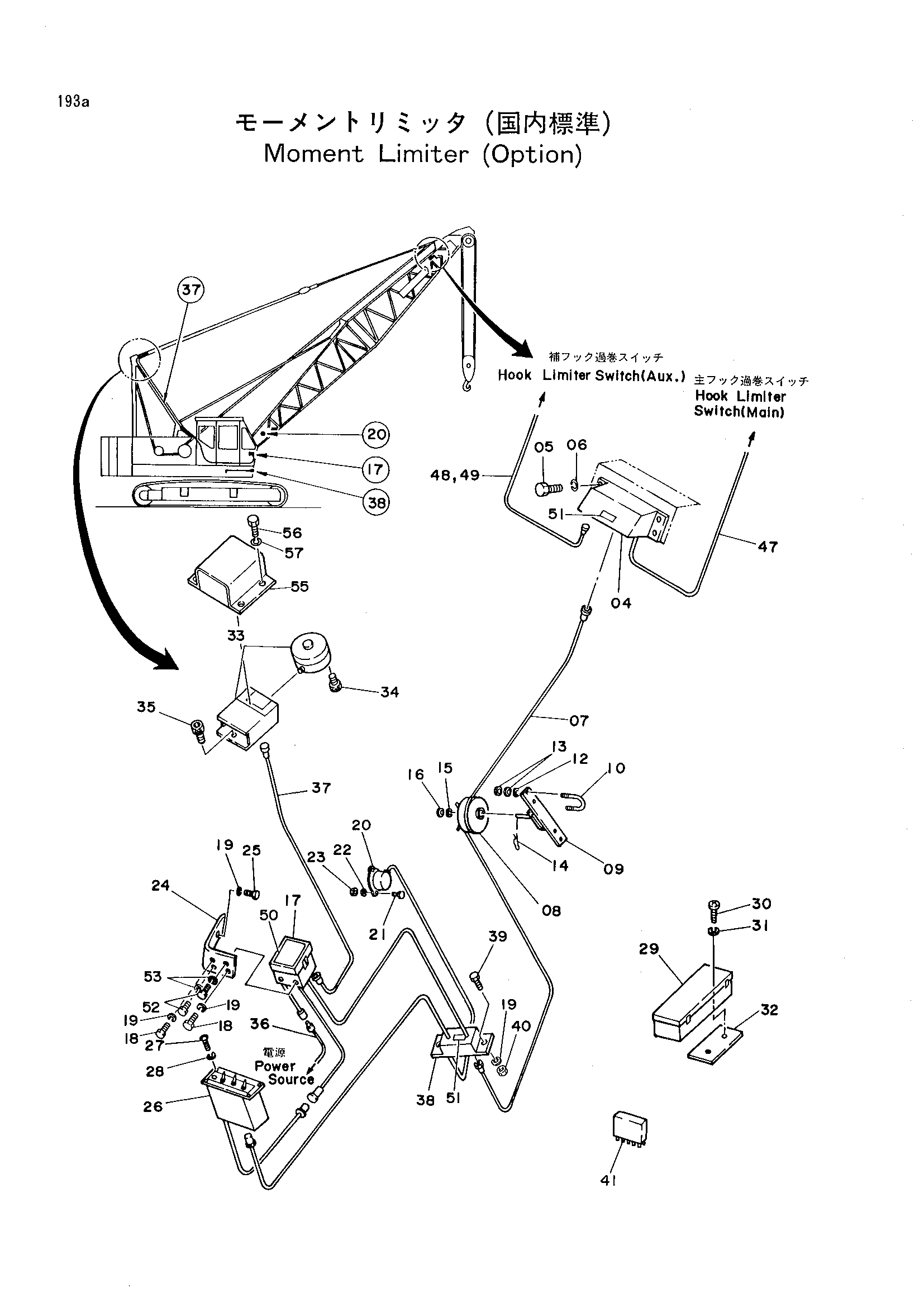

Заводская схема «Момент ограничитель(дополнительное оборудование)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4156288	Короб клемма	1
05	J900820	Болт	4
06	A590908	Пружинная шайба	4
07	4156291	Жгут проводов	1
08	7002986	Реел трос	1
09	8040209	Кронштейн	1
10	4213163	U-образный болт	2
12	A590112	Шайба	4
13	J950012	Гайка	8
14	487041	Стопорный палец	1
15	A590120	Шайба	1
16	959500	Стопорное кольцо	1
17	9054530	Момент-лимитер	1
18	M111020	Болт	2
19	A590910	Пружинная шайба	6
20	4112266	Угол трансдуке	1
21	M200828	Болт	3
22	A590908	Пружинная шайба	3
23	M500807	Гайка	3
24	4180943	Кронштейн	1
25	J901020	Болт	2
26	4155594	Блок реле	1
27	J850410	Винт	6
28	A590904	Пружинная шайба	6
29	4120662	Короб	1
30	M430616	Винт	2
31	A590906	Пружинная шайба	2
32	4092370	Резиновая прокладка	1
33	4188816	Нагрузка скале	1
34	M340840	Болт с внутренним шестигранником	4
35	M340610	Болт с внутренним шестигранником	1
36	4156605	Жгут проводов	1
37	4119071	Жгут проводов	1
38	4156286	Короб клемма	1
39	J901025	Болт	2
40	J950010	Гайка	2
41	9064596	Касет	1
41	9064595	Кассетте	1
47	4146345	Жгут проводов	1
48	4146346	Жгут проводов	1
49	4146347	Жгут проводов	1
50	4172775	Жгут проводов	1
51	4077996	Информационный пластина	1
52	J901020	Болт	2
53	A590910	Пружинная шайба	2
55	8033993	Крышка	1
56	J901216	Болт	4
57	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
