Гидролинии хода (2) — HITACHI KH180-3

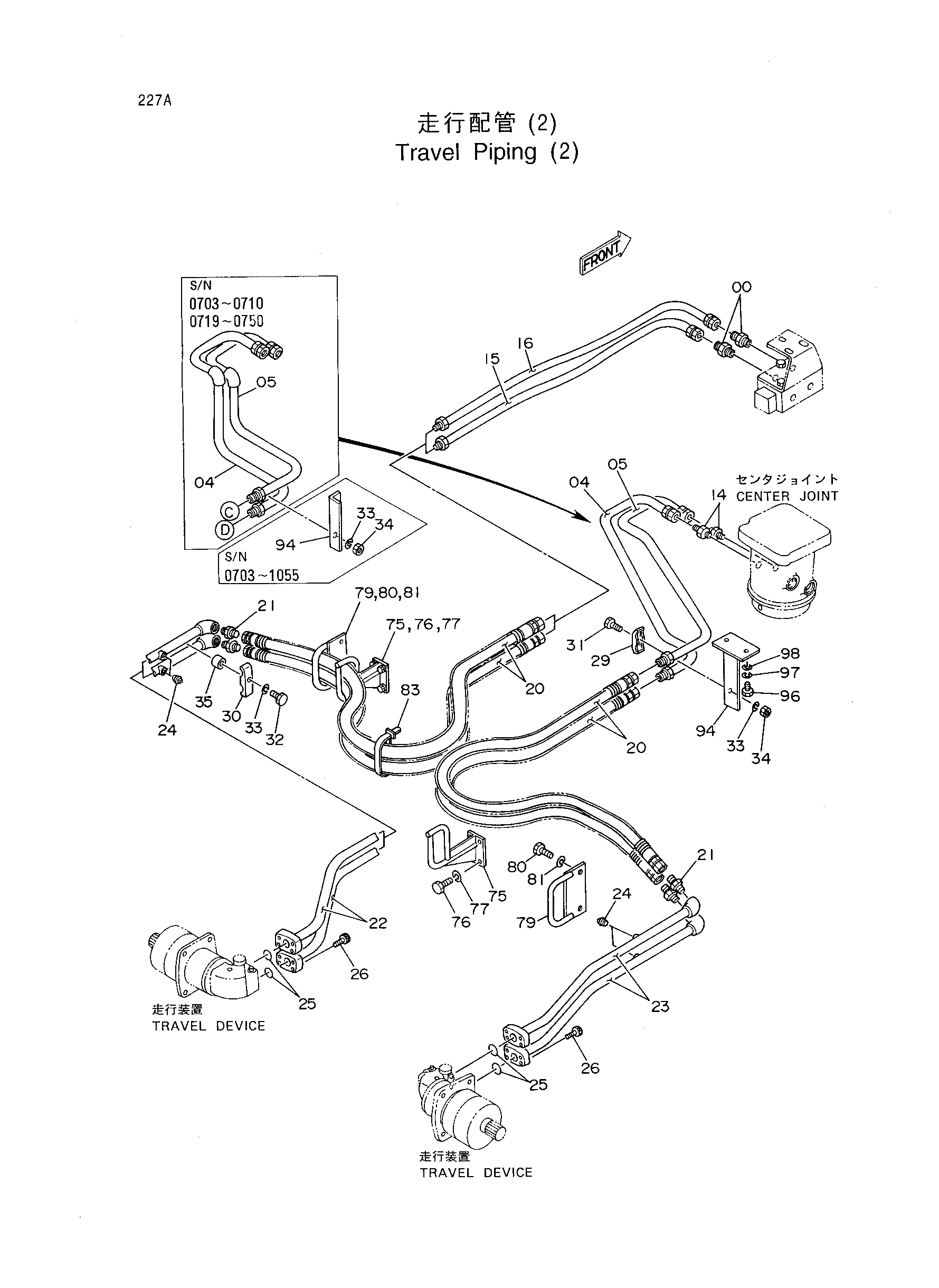

Заводская схема «Гидролинии хода (2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 2 |
| 00 | 4139973 | Адаптер | 2 |
| 04 | 8028533 | Трубка TR3 | 1 |
| 04 | 8031847 | Трубка TR3 | 1 |
| 04 | 8031690 замена: 8033098 | Трубка TR3 | 1 |
| 04 | 8033098 | Трубка TR3 | 1 |
| 04 | 8033098 | Трубка TR3 | 1 |
| 04 | 8041554 | Трубка TR3 | 1 |
| 04 | 8041554 | Трубка TR3 | 1 |
| 05 | 8028532 | Трубка TR4 | 1 |
| 05 | 8031848 | Трубка TR4 | 1 |
| 05 | 8031691 замена: 8033099 | Трубка TR4 | 1 |
| 05 | 8033099 | Трубка TR4 | 1 |
| 05 | 8033099 | Трубка TR4 | 1 |
| 05 | 8041555 | Трубка TR4 | 1 |
| 05 | 8041555 | Трубка TR4 | 1 |
| 14 | 4129457 | Адаптер | 2 |
| 14 | 4042034 | Адаптер | 2 |
| 15 | 9719681 | Трубка TL1-2 | 1 |
| 15 | 9722195 | Трубка TL1-2 | 1 |
| 15 | 9716085 | Трубка TL1-2 | 1 |
| 16 | 9719679 | Трубка TL2-2 | 1 |
| 16 | 9722114 | Трубка TL2-2 | 1 |
| 16 | 9716084 | Трубка TL2-2 | 1 |
| 20 | 4163050 | Шланг | 4 |
| 20 | 4169502 | Шланг | 4 |
| 21 | 94-1304 | Адаптер | 4 |
| 21 | 94-1305 | Адаптер | 4 |
| 22 | 8030724 | Трубка TL-3 | 2 |
| 22 | 8032235 | Трубка TL-3 | 2 |
| 23 | 8030725 | Трубка TR-3 | 2 |
| 23 | 8032234 | Трубка TR-3 | 2 |
| 24 | 94-2022 | Пробка | 4 |
| 25 | A811030 | Уплотнительное кольцо | 4 |
| 26 | M341032 | Болт с внутренним шестигранником | 16 |
| 29 | 4053596 | Хомут трубки | 2 |
| 29 | 4053599 | Хомут трубки | 2 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | 4155588 | Хомут трубки | 4 |
| 30 | 4169793 | Хомут трубки | 4 |
| 31 | J901260 | Болт | 2 |
| 31 | J901270 | Болт | 2 |
| 31 | J901285 | Болт | 2 |
| 32 | J901255 | Болт | 4 |
| 32 | J901260 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | J950012 | Гайка | 2 |
| 35 | 4273783 | Проставка | 4 |
| 75 | 9721222 | Опора | 2 |
| 76 | J901025 | Болт | 8 |
| 77 | A590910 | Пружинная шайба | 8 |
| 79 | 9721223 | Опора | 2 |
| 80 | J901230 | Болт | 4 |
| 81 | A590912 | Пружинная шайба | 4 |
| 83 | 4121859 | Ленточный зажим | 6 |
| 83 | 4121859 | Ленточный зажим | 10 |
| 94 | 4155015 | Опора | 2 |
| 94 | 9733298 | Опора | 2 |
| 94 | 9738737 | Опора | 2 |
| 96 | J901220 | Болт | 4 |
| 96 | J901025 | Болт | 4 |
| 97 | A590912 | Пружинная шайба | 4 |
| 97 | A590910 | Пружинная шайба | 4 |
| 98 | A590112 | Плоская шайба | 4 |
| 98 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
