Башенный гусёк стрелы стрела (нижний) — HITACHI KH180-3

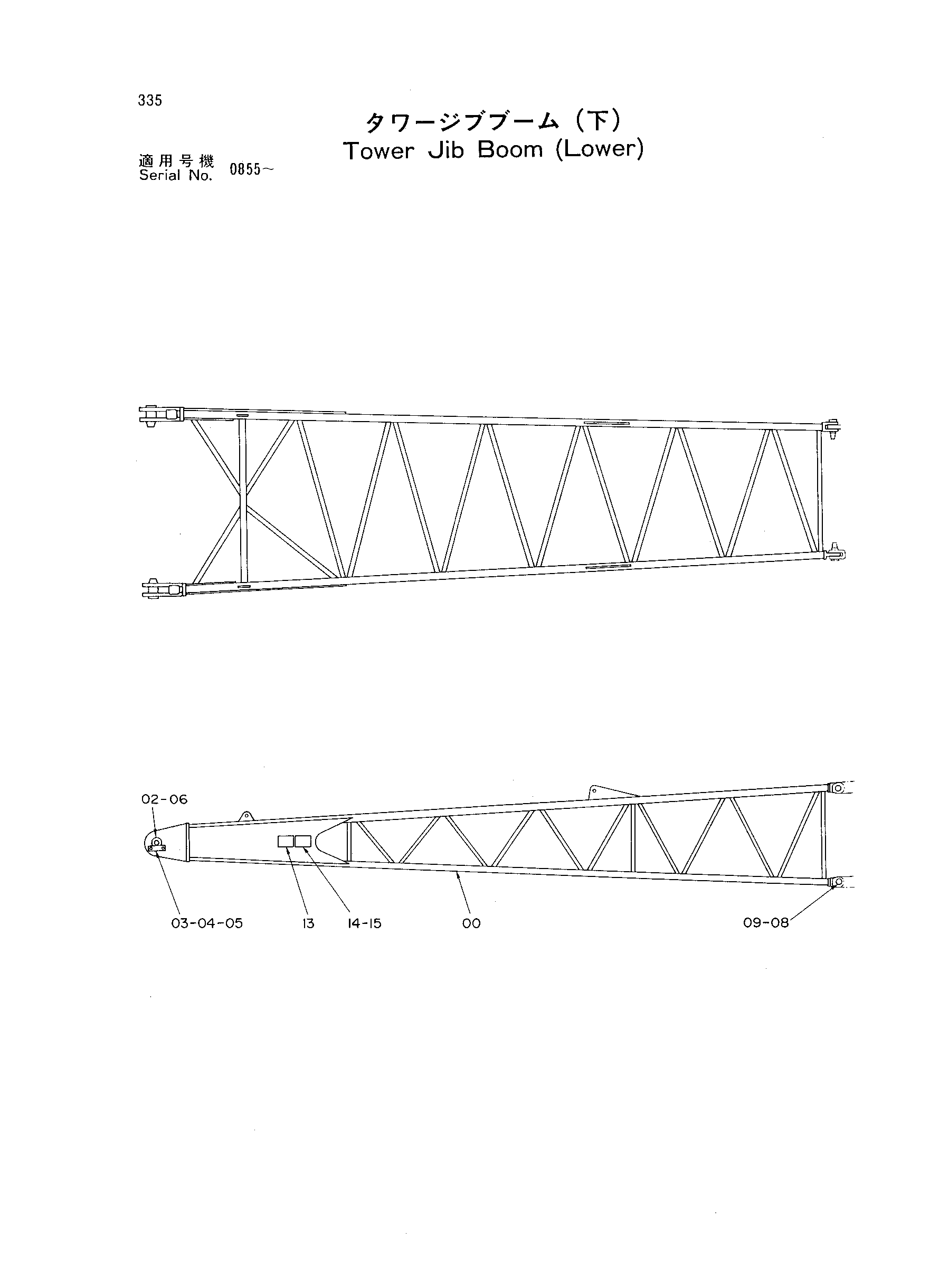

Заводская схема «Башенный гусёк стрелы стрела (нижний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9055807 | Башенный гусёк стрелы нижний в сборе | 1 | |
| 00 | 6006629 | Гусёк стрелы нижний | 1 |
| 02 | 4160938 | Палец | 2 |
| 03 | X4247 | Стопорная пластина | 2 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | J901635 | Болт | 4 |
| 06 | J75481 | Штуцер | 2 |
| 08 | 4163618 | Палец | 4 |
| 09 | 414322 | Стопорный палец | 4 |
| 13 | 4053262 | Информационная табличка | 1 |
| 14 | 457517 замена: 457606 | Информационная табличка | 1 |
| 14 | 457606 | Информационная табличка | 1 |
| 15 | M492564 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
