Енгин управление — HITACHI KH180-3

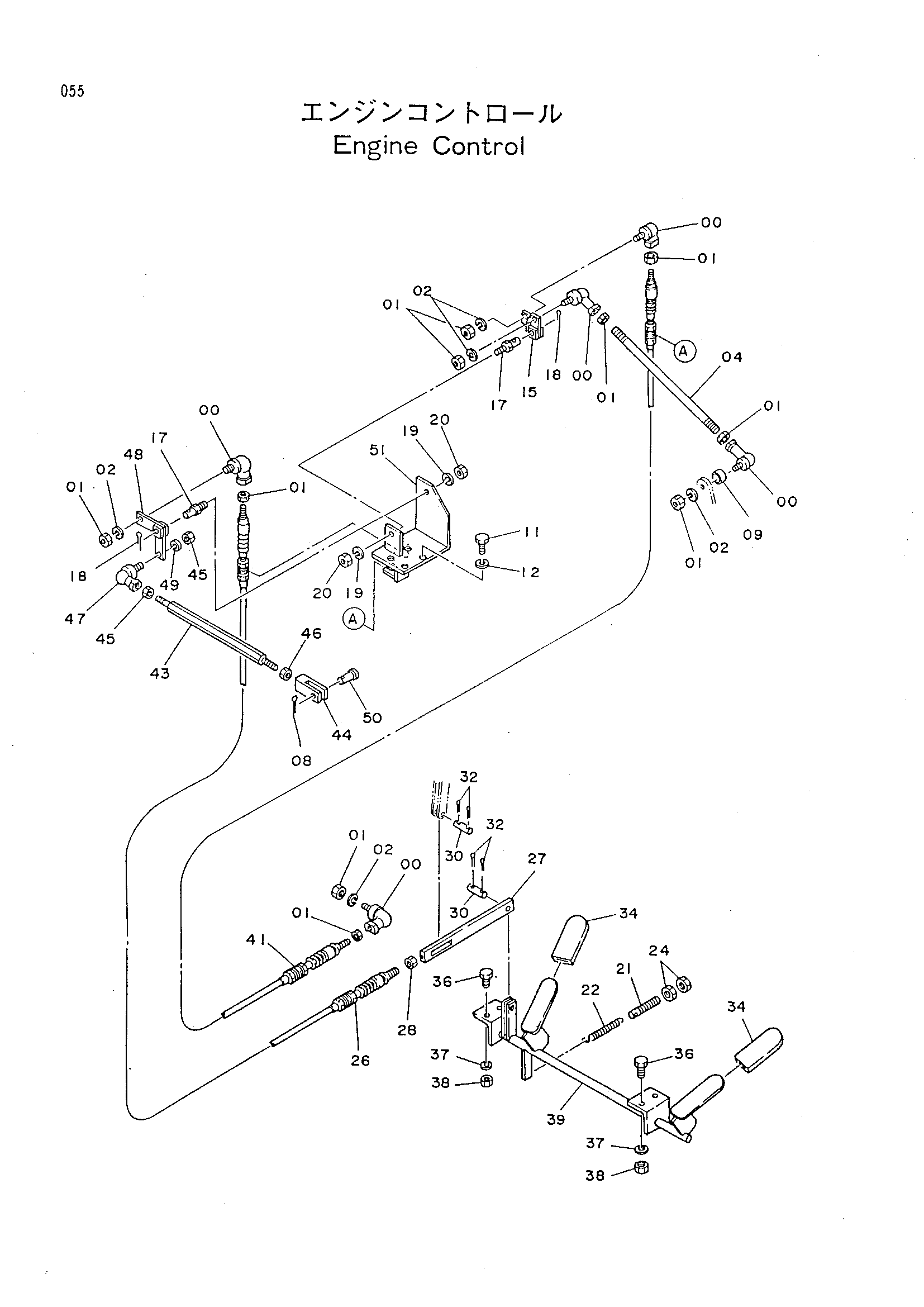

Заводская схема «Енгин управление» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056017 | Шарнир | 5 |
| 01 | M500605 | Гайка | 10 |
| 02 | A590906 | Пружинная шайба | 5 |
| 04 | 4141926 | Шток | 1 |
| 08 | A761610 | Шплинт | 1 |
| 09 | 4166095 | Проставка | 1 |
| 11 | J901025 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 15 | 8025718 | Рычаг | 1 |
| 17 | 4140812 | Палец | 2 |
| 18 | A763025 | Шплинт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | J950012 | Гайка | 2 |
| 21 | 4165467 | Шток | 1 |
| 22 | 423 | Пружина | 1 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4177760 | Трос управления | 1 |
| 27 | 4165468 | Тяга | 1 |
| 28 | M500605 | Гайка | 1 |
| 30 | 445333 | Палец | 2 |
| 32 | A762520 | Шплинт | 4 |
| 34 | 969343 | Крышка | 2 |
| 36 | J901030 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | 8030872 | Педаль аккел | 1 |
| 41 | 4177761 | Трос управления | 1 |
| 43 | 4177762 | Шток | 1 |
| 44 | 4174159 | Концевой вилка | 1 |
| 45 | J950010 | Гайка | 2 |
| 46 | J955010 | Гайка L | 1 |
| 47 | 4140065 | Шарнир | 1 |
| 48 | 9722966 | Рычаг | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 50 | 4174284 | Палец | 1 |
| 51 | 7015714 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
