Поворот трубопроводы — HITACHI KH180-3

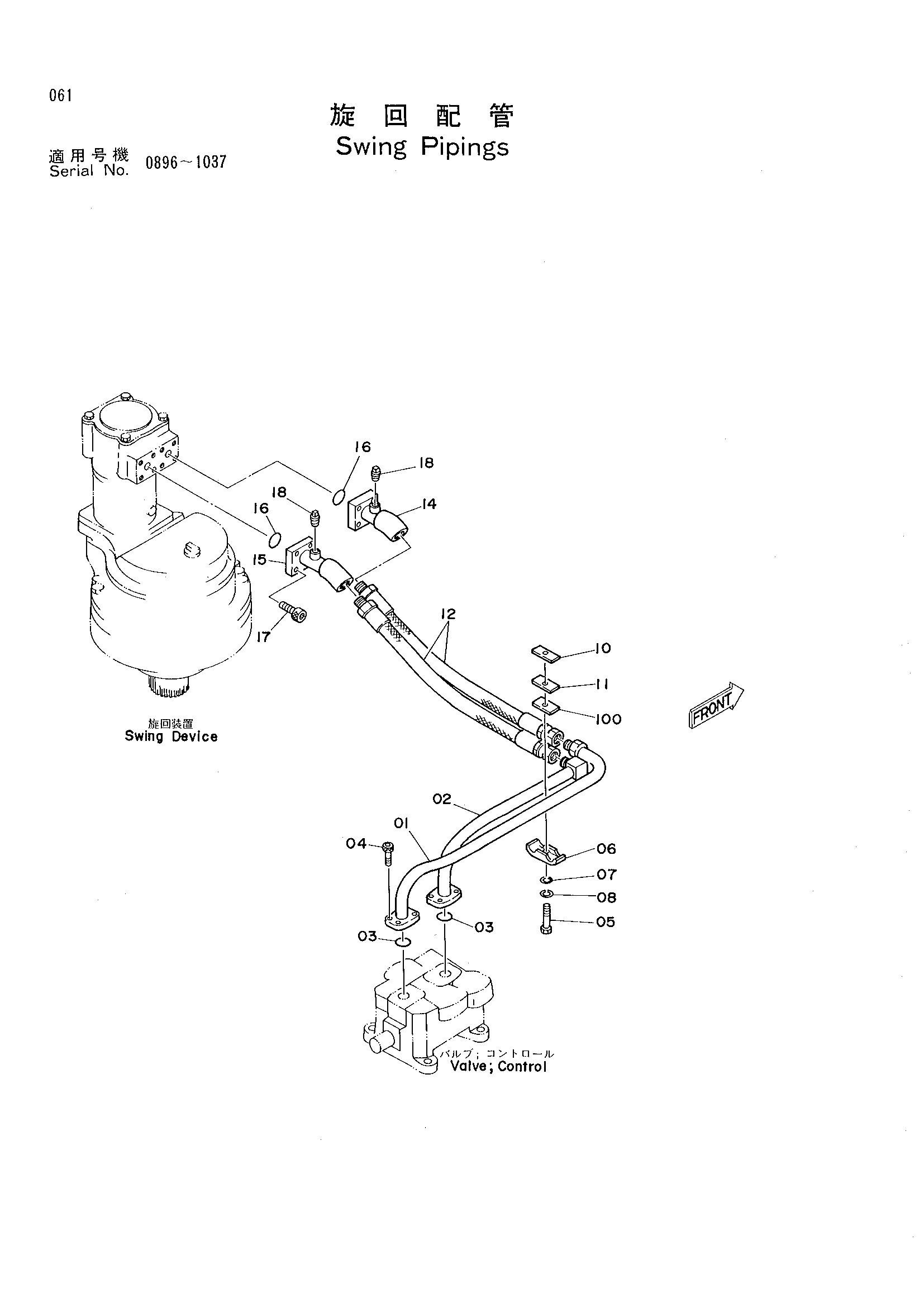

Заводская схема «Поворот трубопроводы» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8029051 | Трубка | 1 |
| 02 | 8029052 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | J901065 | Болт | 1 |
| 06 | 4053596 | Хомут | 1 |
| 07 | A590110 | Шайба | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 10 | 4143200 | Сиденье | 1 |
| 11 | 4146019 | Сиденье | 1 |
| 12 | 4159733 | Шланг | 2 |
| 14 | 9721038 | Трубка | 1 |
| 15 | 9721039 | Трубка | 1 |
| 16 | A811030 | Уплотнительное кольцо | 2 |
| 17 | M341236 | Болт с внутренним шестигранником | 8 |
| 18 | 94-2022 | Пробка | 2 |
| 100 | 4172244 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
