Пилотные гидролинии (3-2) — HITACHI KH180-3

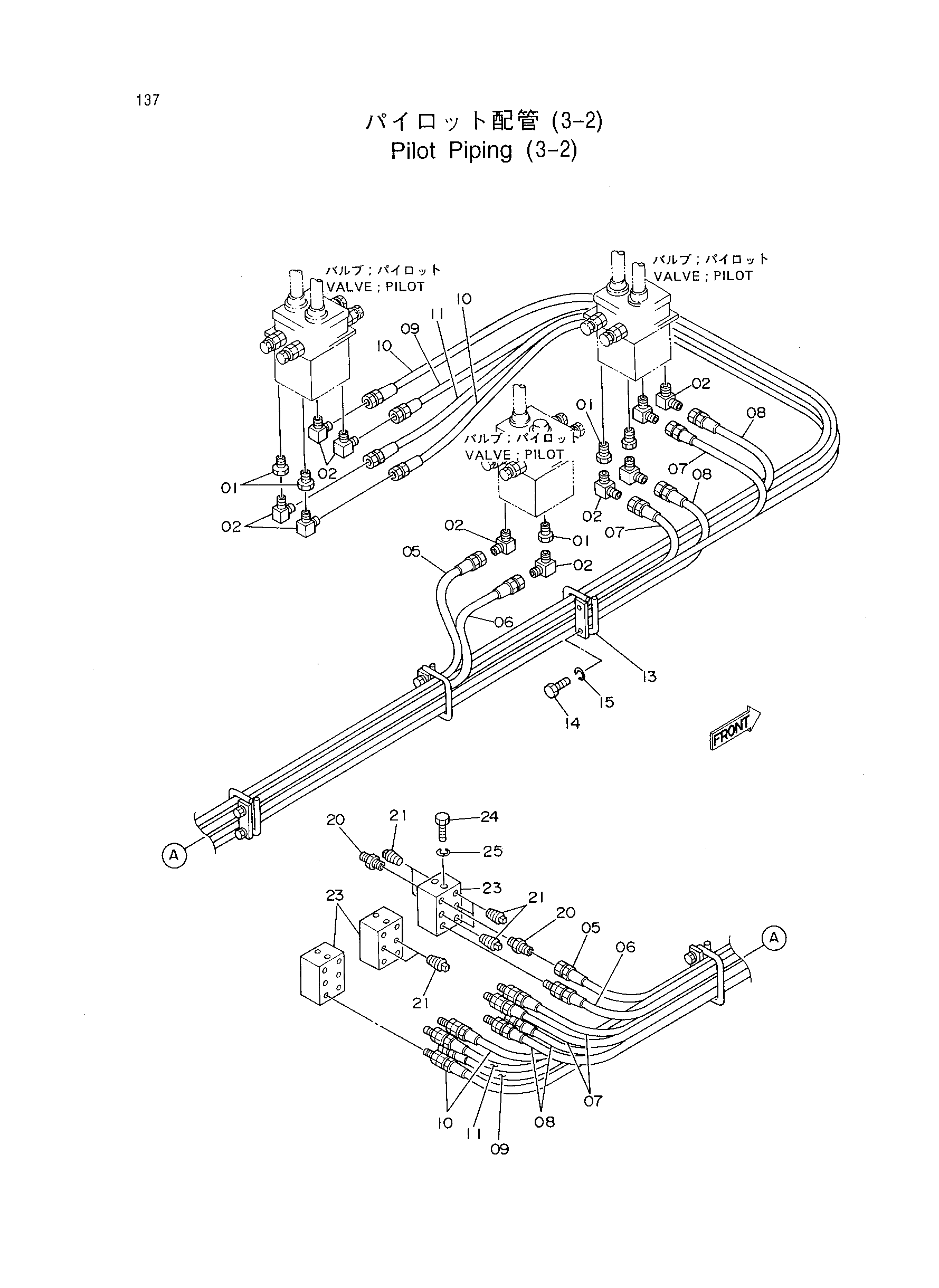

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156947 | Адаптер | 5 |
| 02 | 94-1402 | Угловой штуцер | 10 |
| 05 | 4131422 | Нейлоновый шланг | 1 |
| 06 | 4136361 | Нейлоновый шланг | 1 |
| 07 | 4124810 | Нейлоновый шланг | 2 |
| 08 | 4156467 | Нейлоновый шланг | 2 |
| 09 | 4129767 | Нейлоновый шланг | 1 |
| 10 | 4123230 | Нейлоновый шланг | 2 |
| 11 | 4156468 | Нейлоновый шланг | 1 |
| 13 | 8029454 | Опора | 4 |
| 14 | J901020 | Болт | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 20 | 4144089 | Адаптер | 20 |
| 21 | 94-2022 | Пробка | 8 |
| 23 | 4154724 | Челночный клапан | 3 |
| 24 | J901020 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
