Гидромотор плунжер — HITACHI KH180-3

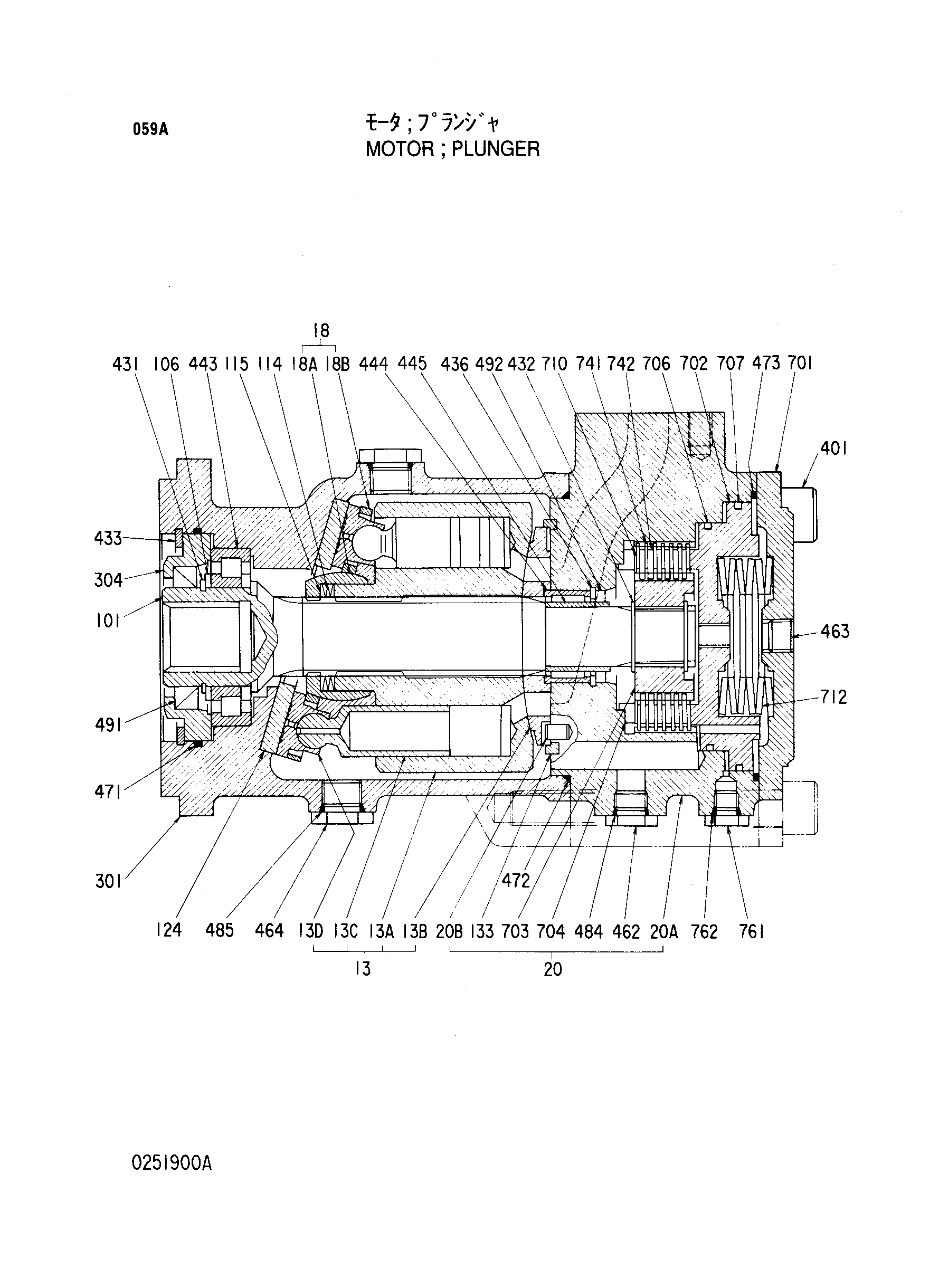

Заводская схема «Гидромотор плунжер» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167596 | Гидромотор плунжер | 1 | |
| 13 | 0251926 замена: 0251927 | Гидроцилиндр. в сборе | 1 |
| 13 | 0251927 | Гидроцилиндр. в сборе | 1 |
| 18 | 0251903 | Пластина в сборе | 1 |
| 20 | 0251904 | Крышка в сборе | 1 |
| 101 | 0251905 | Вал | 1 |
| 106 | 0251906 | Проставка | 1 |
| 114 | 0175213 | Пружина диск | 4 |
| 115 | 0175214 | Регулировочная шайба | 1 |
| 124 | 0100014 | Пластина | 1 |
| 133 | 0175228 | Кольцо направляющая | 1 |
| 301 | 0251907 | Корпус | 1 |
| 304 | 0251908 | Крышка передний | 1 |
| 401 | 0251909 | Болт с внутренним шестигранником | 4 |
| 431 | 991345 | Стопорное кольцо | 1 |
| 432 | 927488 | Стопорное кольцо | 2 |
| 433 | 991729 | Стопорное кольцо | 1 |
| 436 | 991720 | Стопорное кольцо | 1 |
| 443 | 0251910 | Подшипник | 1 |
| 444 | 0251911 | Подшипник | 1 |
| 445 | 0251912 | Кольцо | 1 |
| 462 | 0251913 | Пробка | 1 |
| 463 | 0177544 | Пробка | 1 |
| 464 | 0218825 | Пробка | 2 |
| 471 | A811105 | Уплотнительное кольцо | 1 |
| 472 | A811140 | Уплотнительное кольцо | 1 |
| 473 | A811140 | Уплотнительное кольцо | 1 |
| 484 | 4509180 | Уплотнительное кольцо | 1 |
| 485 | 4506418 | Уплотнительное кольцо | 2 |
| 491 | 0251914 | Масляное уплотнение | 1 |
| 492 | 0251915 | Масляное уплотнение | 1 |
| 701 | 0251916 | Крышка | 1 |
| 702 | 0251917 | Поршень тормоз | 1 |
| 703 | 0251918 | Муфта | 1 |
| 704 | 0251919 | Проставка | 1 |
| 706 | 0251920 | Поршневое кольцо | 1 |
| 707 | 0251921 | Поршневое кольцо | 1 |
| 710 | 0251922 | Регулировочная шайба | 1 |
| 712 | 0251923 | Пружина флусх | 6 |
| 741 | 0251924 | Пластина | 6 |
| 742 | 0251925 | Пластина | 7 |
| 761 | 0236014 | Пробка | 1 |
| 762 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
