Электрооборудование — HITACHI KH180-3

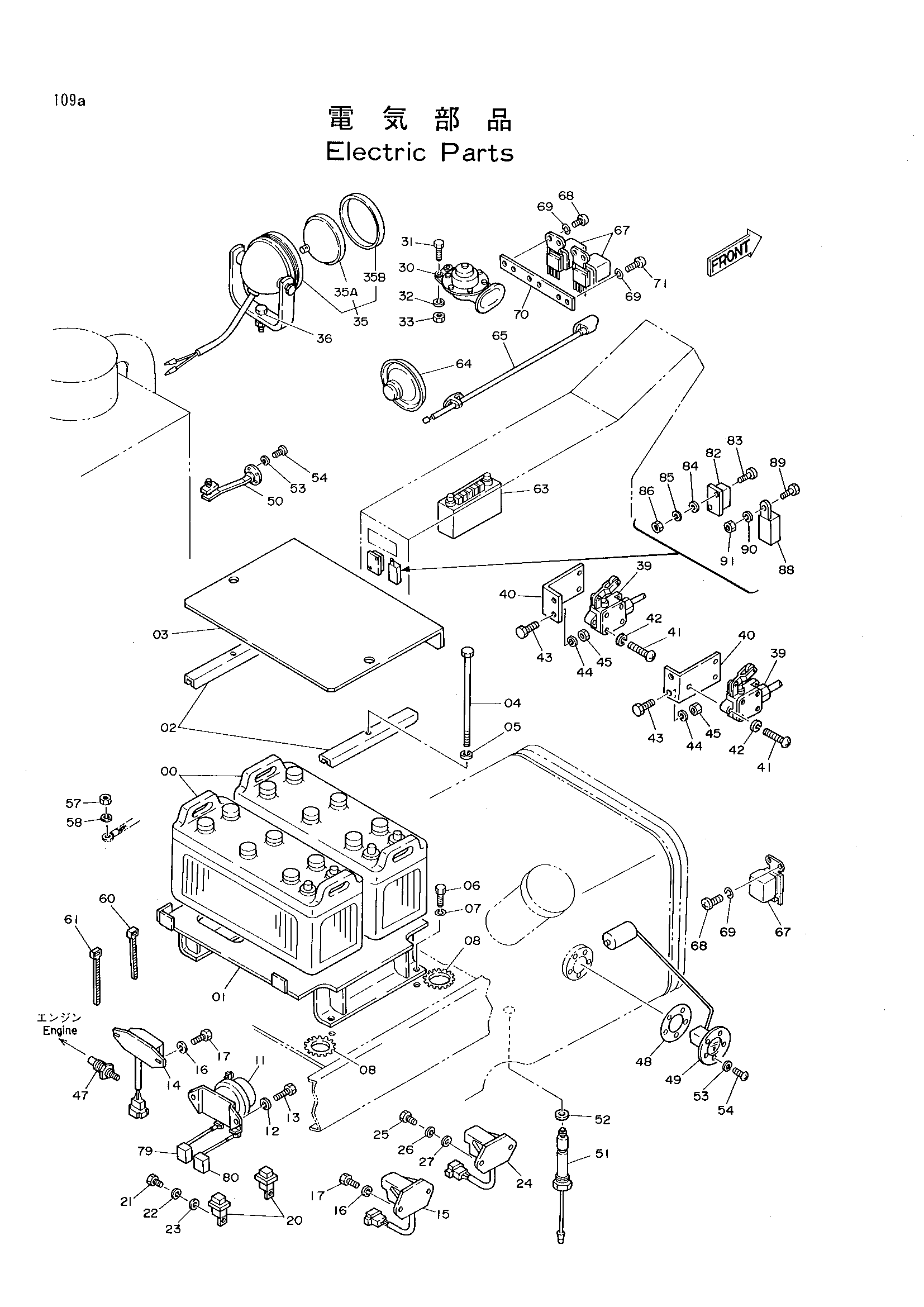

Заводская схема «Электрооборудование» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-01	4156116	Аккумулятор	2
00-02	4237922	Аккумулятор(MF)	2
01	8039111	Кронштейн	1
02	4145156	Опора	2
03	9721830	Крышка	1
04	4142072	Болт	2
05	A590910	Пружинная шайба	2
06	J901235	Болт	4
07	A590912	Пружинная шайба	4
08	4158635	Защитный кожух	2
11	4168218	Реле аккумулятор	1
12	A590908	Пружинная шайба	2
13	J900814	Болт	2
14-01	4155460	Регулятор	1
14-02	4172004	Регулятор	1
15-01	4093547	Реле защитный	1
15-02	4205749	Реле защитный	1
16	A590906	Пружинная шайба	4
17	J900616	Болт	4
20	4205751	Реле	2
21	J900812	Болт	2
22	A590908	Пружинная шайба	2
23	A590108	Шайба	2
24	4167794	Реле	1
25	J900618	Болт	2
26	A590906	Пружинная шайба	2
27	A590106	Пружинная шайба	2
30	4505524	Звуковой сигнал	1
31	J900825	Болт	2
32	A590908	Пружинная шайба	2
33	M500807	Гайка	2
35	214771	Фонарь	2
35A	214770	Лампа	1
35B	4053982	Хомут	1
36	J901425	Болт	1
39-01	4142272	Выключатель микро	2
39-02	4269325	Выключатель микро	2
40	4139955	Кронштейн	2
41	M430625	Винт	6
42	A590906	Пружинная шайба	6
43	J901025	Болт	4
44	A590910	Пружинная шайба	4
45	J950010	Гайка	4
47	4030594	Термостатический блок	1
48	4504289	Манжета	1
49	4142271	Поплавок	1
50	4129942	Выключатель уровень	1
51	4131643	Выключатель уровень	1
52	A890322	Манжета	1
53	A590905	Пружинная шайба	5
54	M430510	Винт	5
57	J950010	Гайка	1
58	A590910	Пружинная шайба	1
60	4055311	Зажим	20
61	4055312	Зажим	10
63	4043976	Радио	1
64	4121152	Динамик	1
65	4159984	Антенна	1
67	4149142	Реле	3
68	M430508	Винт	6
69	A590905	Пружинная шайба	8
70	4195781	Кронштейн	1
71	M430513	Винт	2
79	4200294	Фусибле-линк	1
80	4191773	Фусибле-линк	1
82	4226134	Реле дилай	1
83	J850416	Винт	2
84	A590104	Шайба	2
85	A590904	Пружинная шайба	2
86	M500403	Гайка	2
88	4205751	Реле	1
89	J850814	Винт	1
90	A590908	Пружинная шайба	1
91	M500807	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
