Башенный ограничитель подъёма сигнализация устройство — HITACHI KH180-3

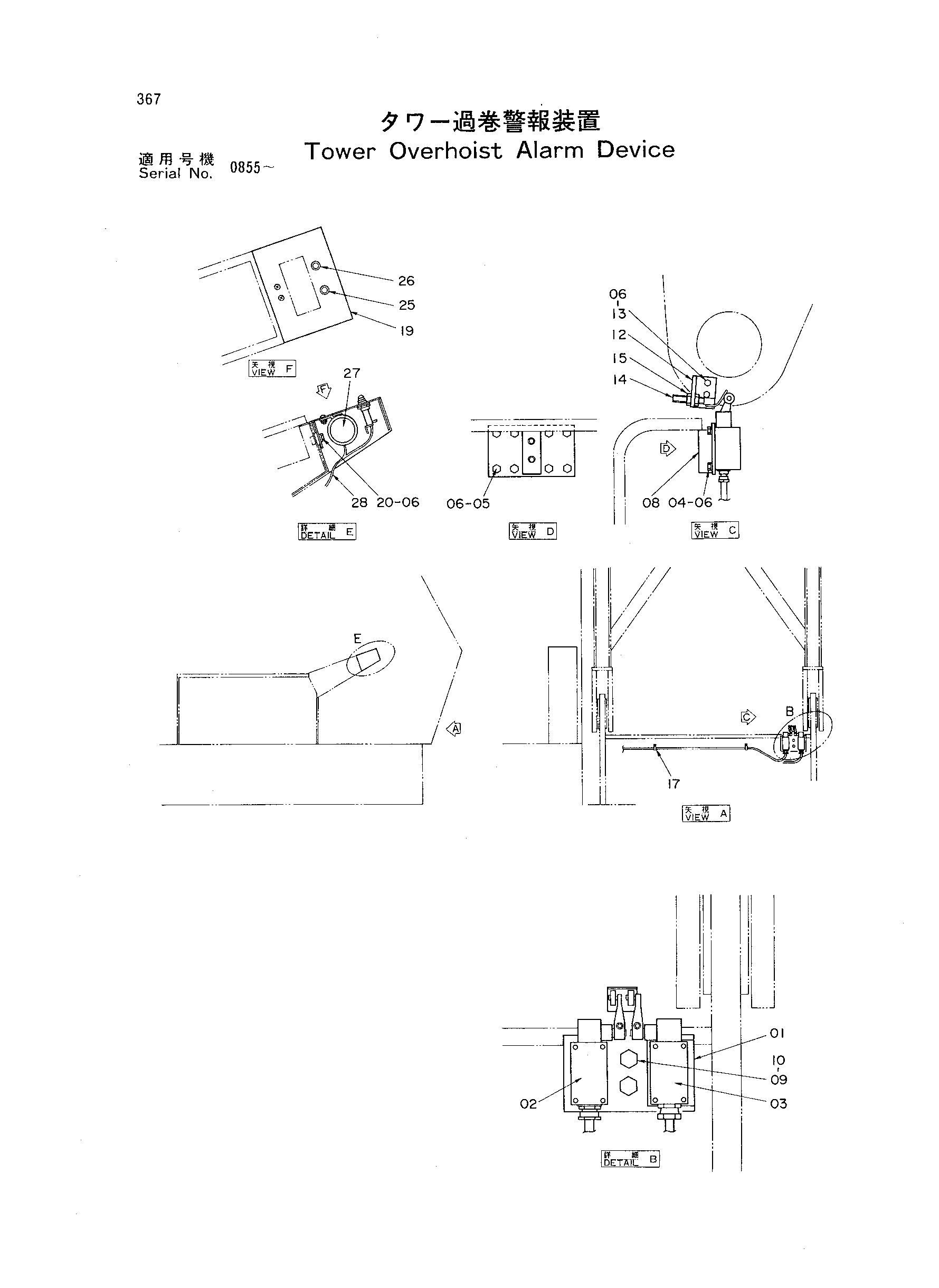

Заводская схема «Башенный ограничитель подъёма сигнализация устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9724742 | Кронштейн | 1 |
| 02 | 4185743 | Выключатель концевой | 1 |
| 03 | 4170117 | Выключатель концевой | 1 |
| 04 | J900620 | Болт | 4 |
| 05 | J900625 | Болт | 4 |
| 06 | A590906 | Пружинная шайба | 12 |
| 08 | 4161820 | Седло винта | 1 |
| 09 | J901035 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4029218 | Кронштейн | 1 |
| 13 | J900616 | Болт | 2 |
| 14 | 9725020 | Ответная планка | 1 |
| 15 | J950010 | Гайка | 2 |
| 17 | 929967 | Зажим WD. | 2 |
| 19 | 9720759 | Кронштейн | 1 |
| 20 | J900614 | Болт | 2 |
| 25 | 4028788 | Фонарь | 1 |
| 26 | 4023513 | Фонарь пилотный | 1 |
| 27 | 4029215 замена: 4281824 | Зуммер | 1 |
| 27 | 4281824 | Зуммер | 1 |
| 28 | 4187903 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
