Портал(нижний) — HITACHI KH180-3

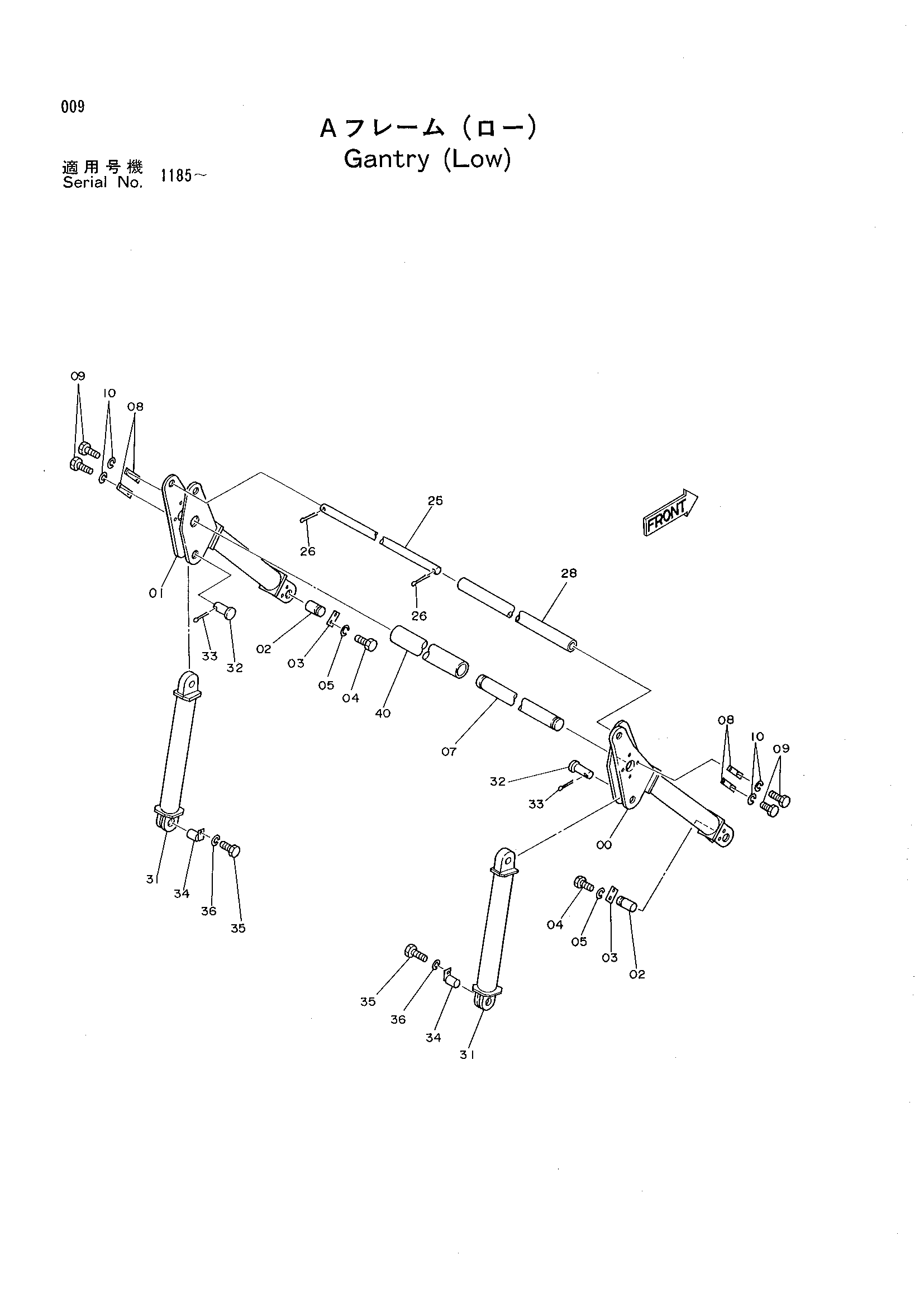

Заводская схема «Портал(нижний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013750 | LEG передний | 1 |
| 01 | 7013751 | LEG передний | 1 |
| 02 | 4046637 | Палец | 2 |
| 03 | X4246 | Стопорная пластина | 2 |
| 04 | J901225 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 07 | 4153499 | Мост | 1 |
| 08 | X4248 | Стопорная пластина | 4 |
| 09 | J932035 | Болт | 8 |
| 10 | A590920 | Пружинная шайба | 8 |
| 25 | 4153498 | Мост | 1 |
| 26 | A761080 | Шплинт | 2 |
| 28 | 4204343 | Ролик | 1 |
| 31 | 8028329 | LEG задний | 2 |
| 32 | 4084783 | Палец | 2 |
| 33 | A761000 | Шплинт | 2 |
| 34 | 9701821 | Палец | 2 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 40 | 4239056 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
