Шестерённый насос — HITACHI KH180

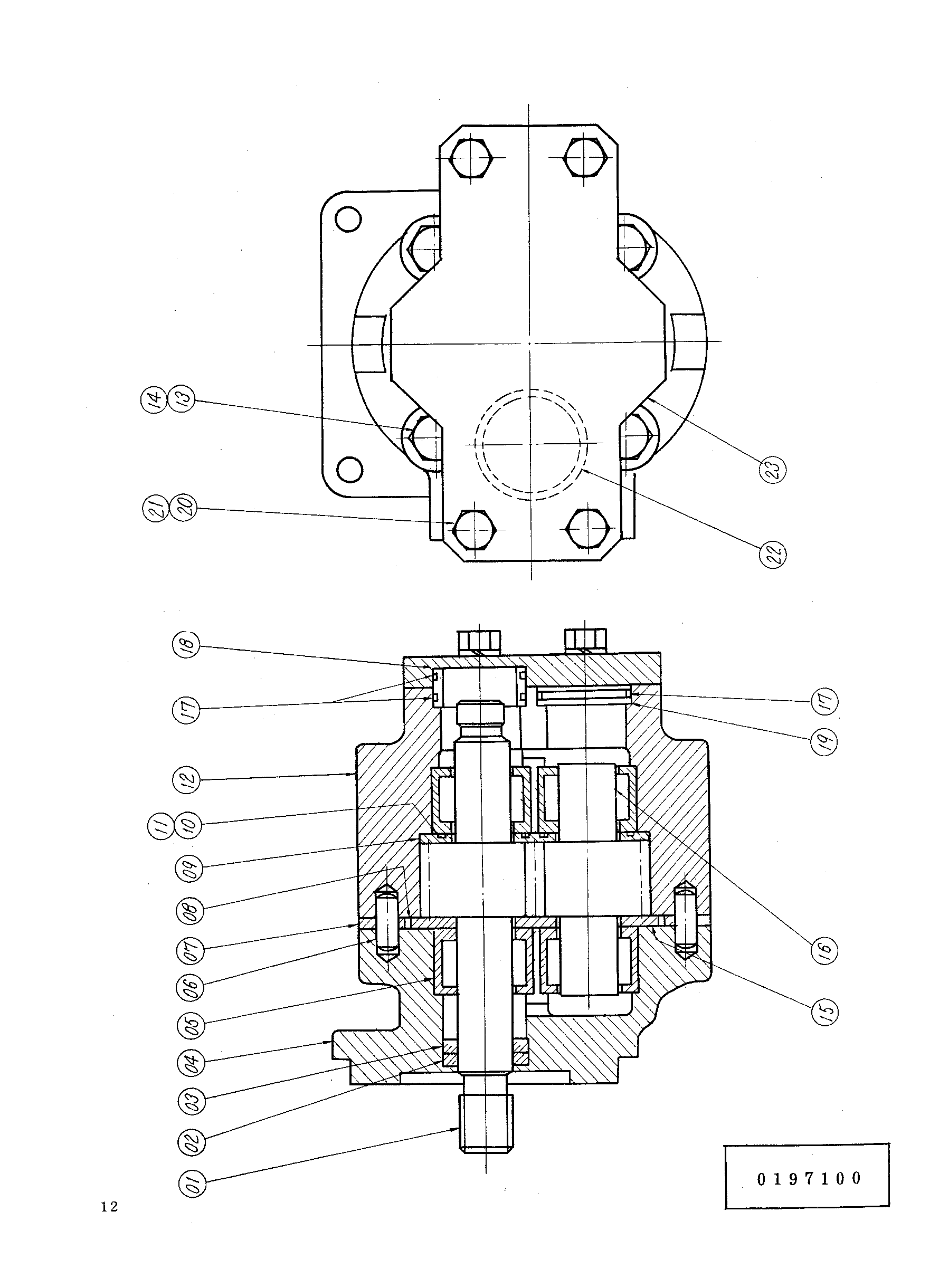

Заводская схема «Шестерённый насос» для HITACHI KH180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4109476 | Насос PF | 0 | |
| 2 | 0136302 | Масляное уплотнение | 1 |
| 3 | 0136303 | Масляное уплотнение | 1 |
| 5 | 0121505 | Игольчатый подшипник | 4 |
| 7 | 0121506 | Проставка | 1 |
| 8 | 0121507 | Уплотнительное кольцо | 1 |
| 9 | 0121508 | Пластина | 1 |
| 10 | 0142006 | Уплотнительное кольцо | 1 |
| 11 | 0142007 | Опорное кольцо | 1 |
| 13 | 0121501 | Болт | 4 |
| 14 | 0142020 | Стопорная шайба | 4 |
| 15 | 0121510 | Пластина | 1 |
| 17 | 0142012 | Уплотнительное кольцо | 3 |
| 18 | 0197101 | Втулка | 1 |
| 19 | 0121511 | Пробка | 1 |
| 20 | 0142021 | Болт | 4 |
| 21 | 0101254 | Стопорная шайба | 4 |
| 22 | 0197102 | Уплотнительное кольцо | 1 |
| 23 | 0197103 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
