Гидроцилиндр. масляный — HITACHI KH180

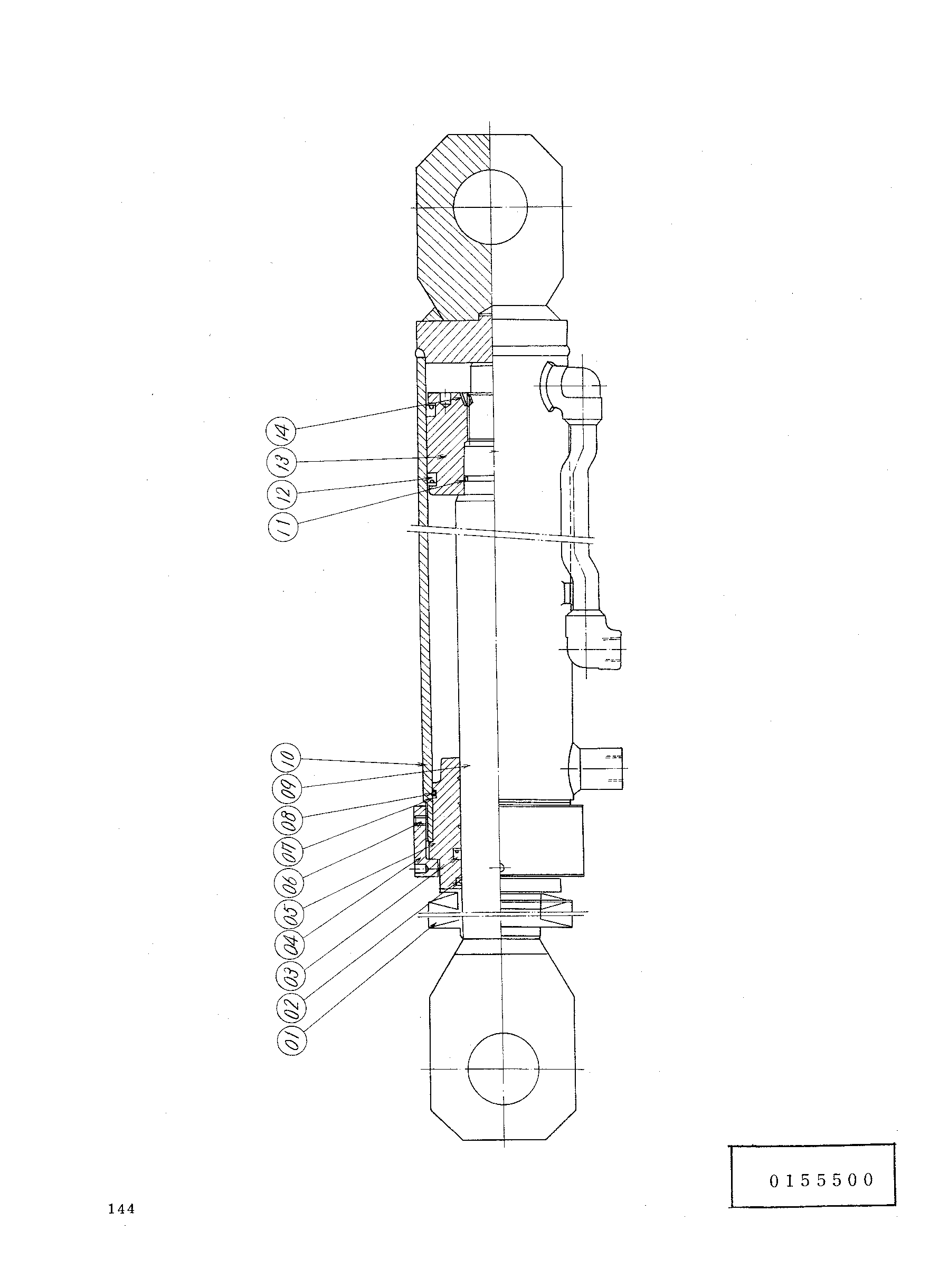

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4065077 | Гидроцилиндр | 1 | |
| 01 | 0155501 | Защитный чехол | 1 |
| 02 | 0155502 | Пылезащитное уплотнение | 1 |
| 03 | 0155503 | У-паккинг | 1 |
| 04 | 0155504 | Колпачок | 1 |
| 05 | 0155505 | Крышка | 1 |
| 06 | 0155506 | Установочный винт | 1 |
| 07 | 0155507 | Опорное кольцо | 1 |
| 08 | A810105 | Уплотнительное кольцо | 1 |
| 09 | 0155508 | Шток поршня | 1 |
| 10 | 0155509 | Труба гидроцилиндра | 1 |
| 11 | A811050 | Уплотнительное кольцо | 1 |
| 12 | 0155510 | У-паккинг | 2 |
| 13 | 0155511 | Поршень | 1 |
| 14 | 0155512 | Установочный винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
