Радиатор — HITACHI KH150-3

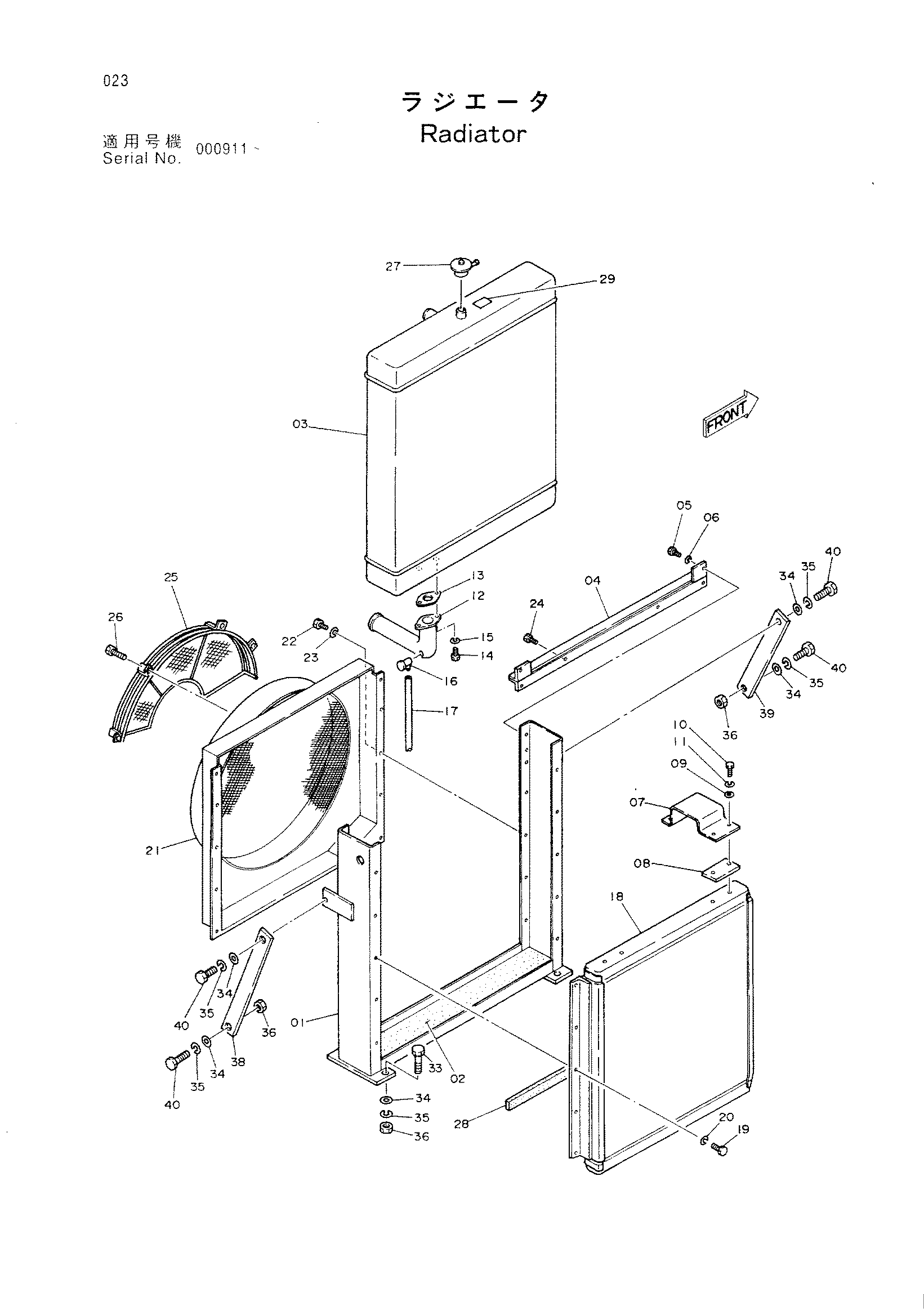

Заводская схема «Радиатор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-2 | 4237981 | Радиатор в сборе | 1 |
| 01 | 4246476 | Рама | 1 |
| 02 | 4160907 | Манжета | 1 |
| 03 | 4246477 | Коре радиатор | 1 |
| 04 | 4246478 | Балка | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 4160909 | Держатель | 2 |
| 08 | 4160910 | Манжета | 2 |
| 09 | 4160911 | Линер | 8 |
| 10 | J901025 | Болт | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | 4246479 | Трубка выпускной | 1 |
| 13 | 4246747 | Манжета | 1 |
| 14 | J901030 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 4160914 | Пробка дренажный | 1 |
| 17 | 4160915 | Виниловый шланг | 1 |
| 18 | 4246481 | Коре масляный радиатор | 1 |
| 19 | J901025 | Болт | 10 |
| 20 | A590910 | Пружинная шайба | 10 |
| 21 | 4246480 | Защита вентилятор | 1 |
| 22 | J901020 | Болт | 10 |
| 23 | A590910 | Пружинная шайба | 10 |
| 24 | 4160917 | Болт | 2 |
| 25 | 4246637 | Защита вентилятор | 1 |
| 26 | 4160919 | Болт | 4 |
| 27 | 4160920 | Колпачок | 1 |
| 28 | 4246482 | Манжета | 3 |
| 29 | 4160922 | Информационная табличка | 1 |
| 33 | J901660 | Болт | 4 |
| 34 | A590116 | Плоская шайба | 8 |
| 35 | A590916 | Пружинная шайба | 8 |
| 36 | J950016 | Гайка | 6 |
| 38 | 4155504 | Стойка | 1 |
| 39 | 4155503 | Стойка | 1 |
| 40 | J901645 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
