Инструмент короб ・ управление короб крепёжные детали — HITACHI KH150-3

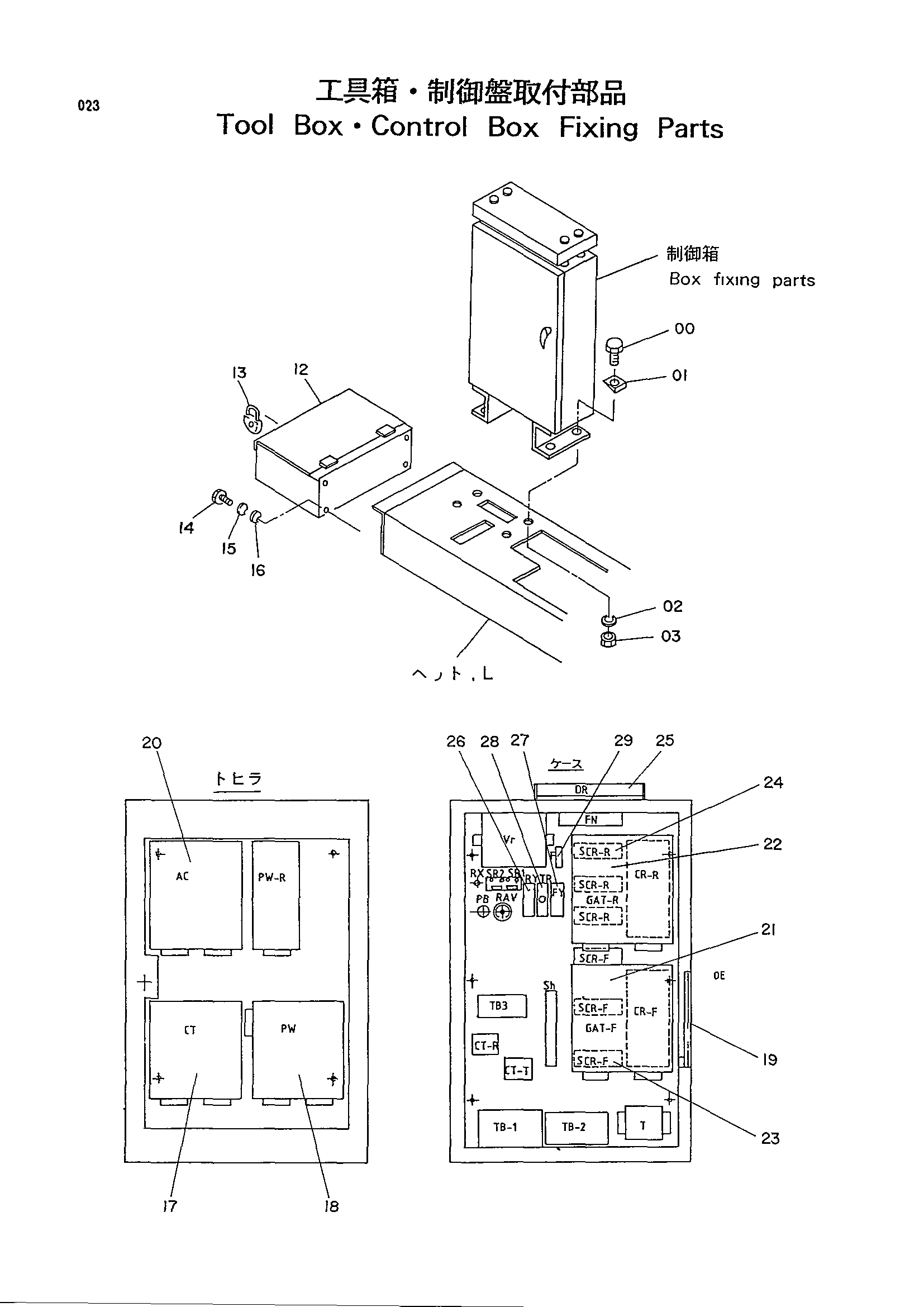

Заводская схема «Инструмент короб ・ управление короб крепёжные детали» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901240 | Болт | 4 |
| 01 | A590712 | Шайба уклон | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | J950012 | Гайка | 4 |
| 12 | 7007916 | Ящик для инструментов | 1 |
| 13 | 990878 | Шпонка | 1 |
| 14 | J901230 | Болт | 6 |
| 15 | A590912 | Пружинная шайба | 6 |
| 16 | A590112 | Плоская шайба | 6 |
| *17 | 4307145 | Блок PCB | 1 |
| *18 | 4307146 | Блок PCB | 1 |
| *19 | 4307147 | Блок PCB | 1 |
| *20 | 4307148 | Блок PCB | 1 |
| *21 | 4307149 | Блок PCB | 1 |
| *22 | 4307150 | Блок PCB | 1 |
| *23 | 4307151 | Блок | 3 |
| *24 | 4307153 | Блок | 3 |
| *25 | 4307155 | Резистор | 4 |
| *26 | 4307156 | Реле | 1 |
| *27 | 4307157 | Реле | 1 |
| 28 | 4307158 | Таймер | 1 |
| *29 | 4307159 | Предохранитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
