Гидроцилиндр. масляный — HITACHI KH150-3

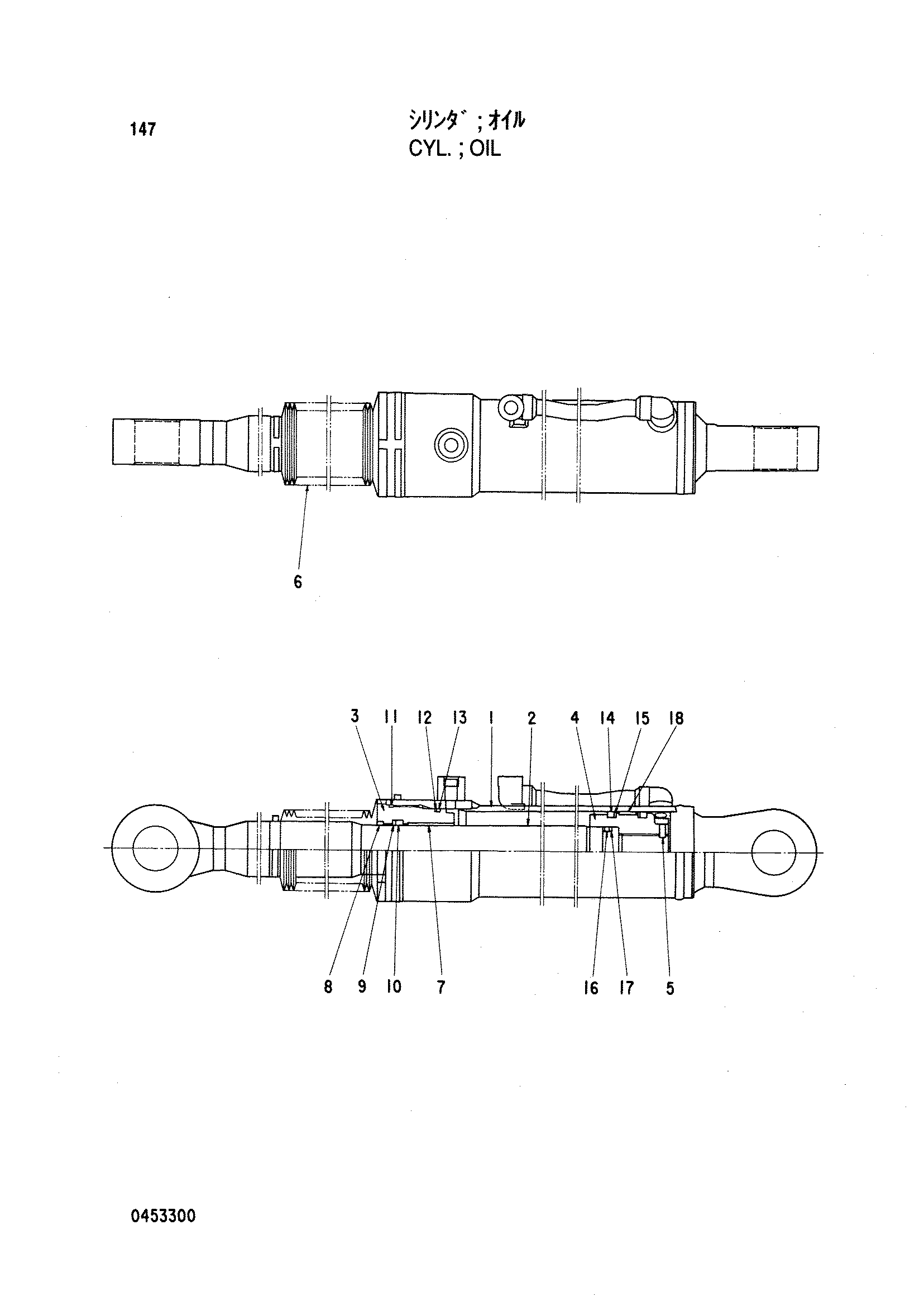

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167879 | Гидроцилиндр. масляный | 1 | |
| 1 | 0453301 | Гидроцилиндр. трубка | 1 |
| 2 | 0453302 | Поршень шток | 1 |
| 3 | 0453303 | Шток крышка | 1 |
| 4 | 0453304 | Поршень | 1 |
| 5 | 0453305 | Винт | 1 |
| 6 | 0453306 | Защитный чехол | 1 |
| 7 | 0453307 | Шток втулка | 1 |
| 8 | 0453308 | Пыль уплотнение | 1 |
| 9 | 0453309 | Кольцо бакк-уп | 1 |
| 10 | 0453310 | Шток паккин | 1 |
| 11 | A810120 | Уплотнительное кольцо | 1 |
| 12 | 4512266 | Опорное кольцо | 1 |
| 13 | 4504858 | Уплотнительное кольцо | 1 |
| 14 | 0453314 | Поршень паккин | 2 |
| 15 | 0453315 | Опорное кольцо | 2 |
| 16 | 4140475 | Уплотнительное кольцо | 1 |
| 17 | 0453317 | Опорное кольцо | 2 |
| 18 | 0453318 | Веаринг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
