Аир-кон.партс (2) — HITACHI KH150-3

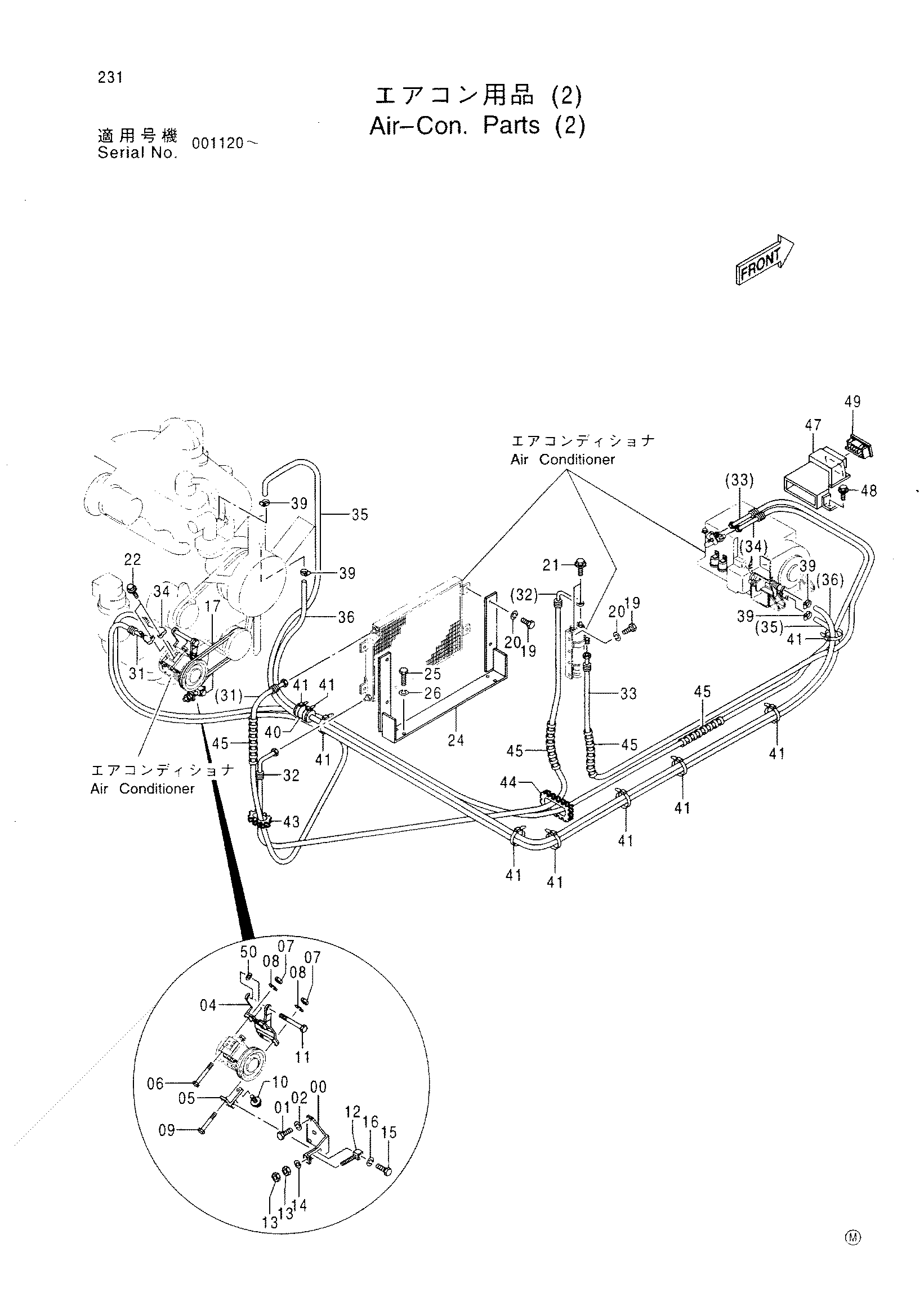

Заводская схема «Аир-кон.партс (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3073984 | Кронштейн | 1 |
| 01 | J901022 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 04 | 8062202 | Кронштейн | 1 |
| 05 | 9742990 | Кронштейн | 1 |
| 06 | J900801 | Болт | 3 |
| 07 | M500807 | Гайка | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | J900802 | Болт | 1 |
| 10 | J010820 | Болт с шайбой | 1 |
| 11 | 4198173 | Болт | 1 |
| 12 | 9800676 | Болт | 1 |
| 13 | J952010 | Гайка | 2 |
| 14 | A590110 | Плоская шайба | 1 |
| 15 | M210840 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | 4339659 | Ремень V | 1 |
| 19 | J900814 | Болт | 6 |
| 20 | A590908 | Пружинная шайба | 6 |
| 21 | J020625 | Болт с шайбой | 2 |
| 22 | J020630 | Болт с шайбой | 2 |
| 24 | 8062878 | Кронштейн | 1 |
| 25 | J901020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 31 | 4358512 | Шланг | 1 |
| 32 | 4357062 | Шланг | 1 |
| 33 | 4357064 | Шланг | 1 |
| 34 | 4358798 | Шланг | 1 |
| 35 | 4322313 | Водяной шланг | 1 |
| 36 | 4357072 | Водяной шланг | 1 |
| 39 | 4514699 | Хомут шланга | 4 |
| 40 | 4172659 | Защитный кожух | 1 |
| 41 | 4055312 | Ленточный зажим | 22 |
| 43 | 4357174 | Защитный кожух | 1 |
| 44 | 4171954 | Защитный кожух | 1 |
| 45 | 4044420 | Защитный кожух | 10 |
| 47 | 7030749 | Воздуховод | 1 |
| 48 | J021025 | Болт с шайбой | 4 |
| 49 | 4259639 | Решётка | 1 |
| 50 | 4364505 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
