Момент ограничитель (дополнительное оборудование) — HITACHI KH150-3

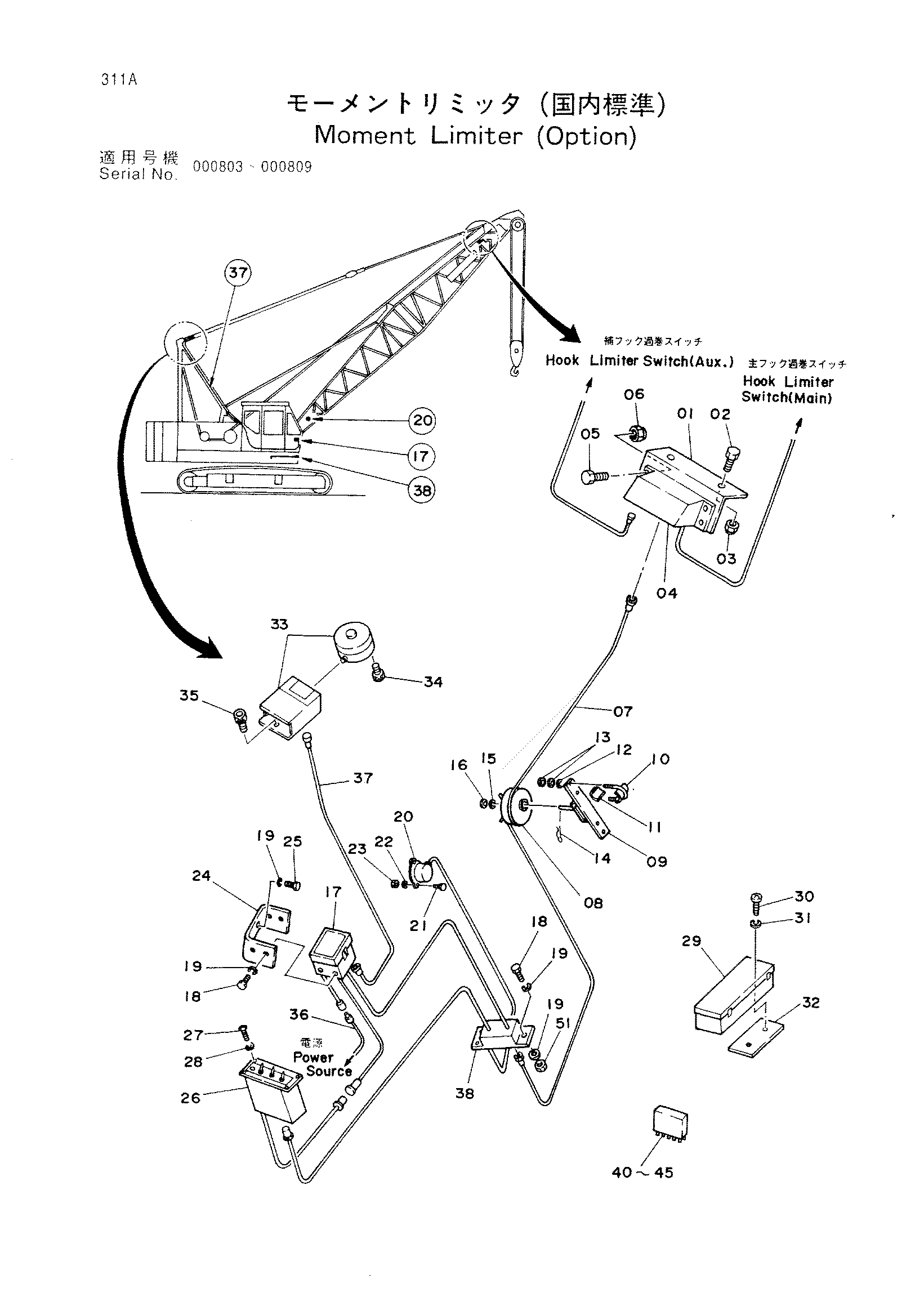

Заводская схема «Момент ограничитель (дополнительное оборудование)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4130313	Кронштейн	1
02	M111228	Болт	2
03	4020093	U-образная гайка	2
04	4156288	Короб клемма	1
05	M200816	Болт	4
06	4030364	U-образная гайка	4
07	4119098	Жгут проводов	1
08	7002986	Реел трос	1
09	8013443	Кронштейн	1
10	9701580	U-образный болт	2
11	9701581	Буффер	2
12	A590116	Шайба	4
13	M501613	Гайка	8
14	487041	Стопорный палец	1
15	A590120	Шайба	1
16	959500	Стопорное кольцо	1
17	4130456	Момент ограничитель	1
18	J901025	Болт	4
19	A590910	Пружинная шайба	6
20	4112266	Угол трансдукер	1
21	M200828 замена: J900832	Болт	3
21	J900832	Болт	3
22	A590908	Пружинная шайба	3
23	M500807	Гайка	3
24	3013719	Кронштейн	1
25	M111014	Болт	2
26	4155593	Блок реле	1
27	J850410	Винт	6
28	A590904	Пружинная шайба	6
29	4120662	Короб	1
30	M430616	Винт	2
31	A590906	Пружинная шайба	2
32	4092370	Резиновая прокладка	1
33	4087974	Нагрузка скале	1
34	M340840	Болт с внутренним шестигранником	4
35	M340610	Болт с внутренним шестигранником	1
36	4156605	Жгут проводов	1
37	4119071	Жгут проводов	1
38	4156286	Короб клемма	1
40	4147522	Кассетте	1
41	4148781	Кассетте	1
42	4171676	Кассетте	1
43	4148783	Кассетте	1
44	4171677	Кассетте	1
45	4157135	Кассетте	1
51	J950010	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
