Поршневой насос — HITACHI KH150-3

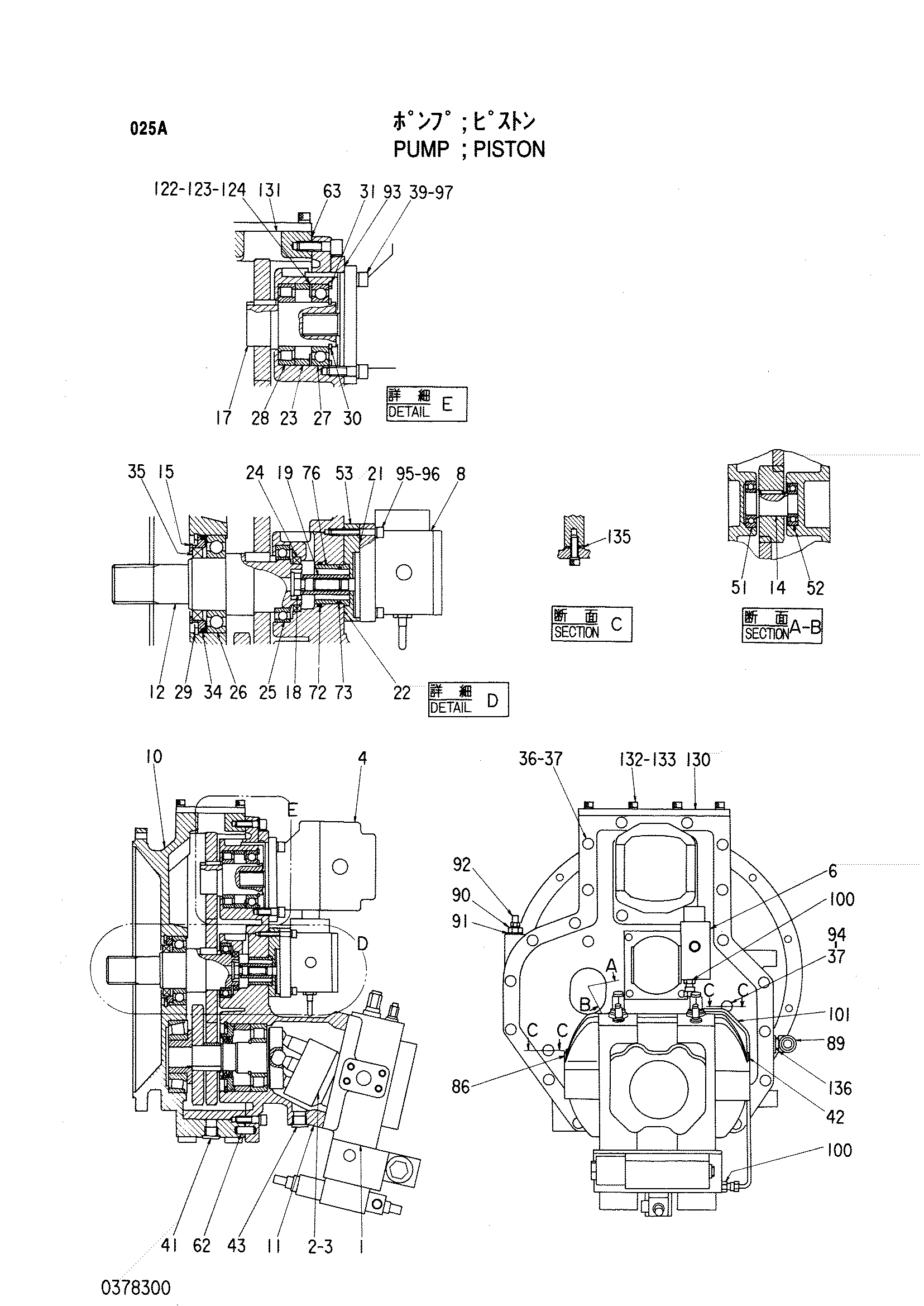

Заводская схема «Поршневой насос» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4249287 замена: 4297780 | Поршневой насос | 1 | |
| 1 | 4160330 | Регулятор | 1 |
| 2 | 4160331 | Поворотный группа | 1 |
| 3 | 4160332 | Поворотный группа | 1 |
| 4 | 4245037 | Шестерённый насос | 1 |
| 6 | 4160325 | Предохранительный клапан | 1 |
| 8 | 4160328 | Шестерённый насос | 1 |
| 10 | 0230107 | Фланец | 1 |
| 11 | 0230108 | Корпус | 1 |
| 12 | 0230152 | Шестерня в сборе | 1 |
| 14 | 0230153 | Шестерня в сборе | 1 |
| 17 | 4281814 | Шестерня в сборе | 1 |
| 18 | 0230109 | Муфта | 1 |
| 19 | 0230110 | Муфта | 1 |
| 21 | 0230111 | Манжета | 1 |
| 22 | 0230112 | Манжета | 1 |
| 23 | 0230113 | Проставка | 1 |
| 24 | 0230114 | Масляное уплотнение | 1 |
| 25 | 0230115 замена: 0230155 | Подшипник | 1 |
| 25 | 0230155 | Подшипник | 1 |
| 26 | 0230116 | Подшипник | 1 |
| 27 | 0359002 | Подшипник | 1 |
| 28 | 0230118 | Подшипник | 1 |
| 30 | 0377701 | Стопорное кольцо | 1 |
| 31 | 0215424 | Стопорное кольцо | 1 |
| 34 | 0359004 | Уплотнительное кольцо | 1 |
| 35 | 0230122 | Масляное уплотнение | 1 |
| 36 | 0230123 | Колпачок винт | 19 |
| 37 | 0230124 | Пружинная шайба | 22 |
| 39 | 0231017 | Винт | 4 |
| 41 | 0230125 | Пробка | 1 |
| 42 | 0230126 | Пробка | 1 |
| 43 | 0230126 | Пробка | 1 |
| 51 | 0230127 | Подшипник | 1 |
| 52 | 0230128 | Подшипник | 1 |
| 53 | 0230129 | Пластина | 1 |
| 62 | 0230130 | Параллел палец | 2 |
| 63 | 0230131 | Манжета | 1 |
| 72 | 0230132 | Уплотнительное кольцо | 1 |
| 73 | 0230133 | Уплотнительное кольцо | 1 |
| 76 | 0230134 | Направляющая | 1 |
| 86 | 0214905 | Пробка | 1 |
| 89 | 0230135 | Масляный левел-гауге | 1 |
| 90 | 0230136 | Втулка | 1 |
| 91 | 0230137 | Манжета | 1 |
| 92 | 0230138 | Воздушный сапун | 1 |
| 93 | 0230139 | Манжета | 1 |
| 94 | 0230140 | Винт колпачок | 3 |
| 95 | 0230141 | Пружинная шайба | 4 |
| 96 | 0230142 | Винт колпачок | 4 |
| 97 | 0230143 | Пружинная шайба | 4 |
| 100 | 0230150 | Ниппель | 2 |
| 101 | 0230151 | Шланг | 1 |
| 122 | 0215419 | Регулировочная шайба-0.1 | 1 |
| 123 | 0215418 | Регулировочная шайба-0.3 | 1 |
| 124 | 0215417 | Регулировочная шайба-0.5 | 1 |
| 130 | 0230146 | Пластина | 1 |
| 131 | 0230147 | Манжета | 1 |
| 132 | 0330301 | Болт с внутренним шестигранником | 10 |
| 133 | 0230124 | Пружинная шайба | 10 |
| 135 | 0230148 | Манжета | 2 |
| 136 | 0230149 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
