Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI KH150-3

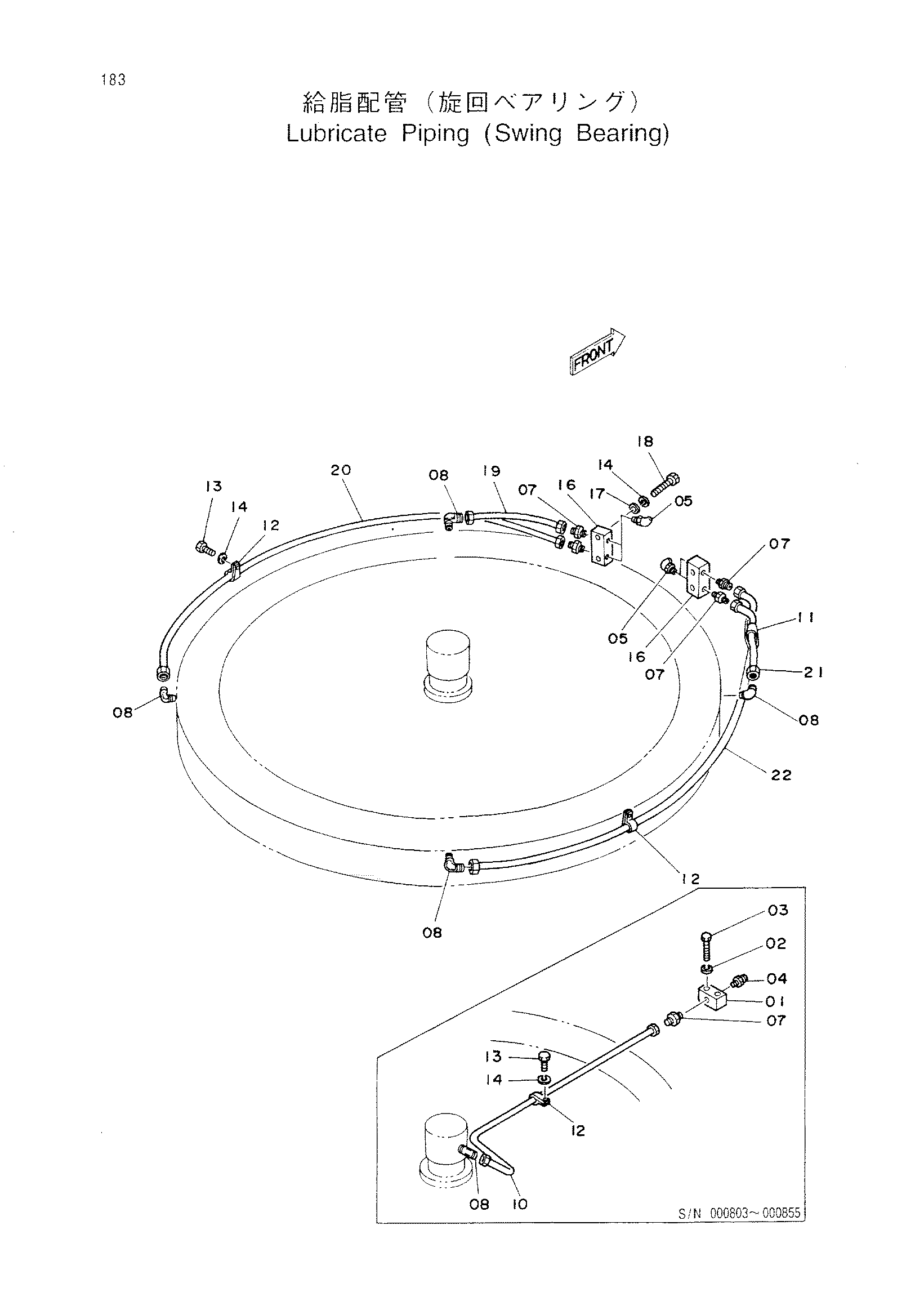

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155004 | Блок | 1 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | J901245 | Болт | 2 |
| 04 | J75481 | Штуцер | 1 |
| 05 | J75581 | Штуцер | 4 |
| 07 | 4130168 | Штуцер трубки | 5 |
| 07 | 4130168 | Штуцер трубки | 4 |
| 08 | 4130174 | Штуцер трубки | 5 |
| 08 | 4130174 | Штуцер трубки | 4 |
| 10 | 3028694 | Трубка | 1 |
| 11 | 4000862 | Зажим трубка | 1 |
| 12 | 4000854 | Зажим трубка | 3 |
| 12 | 4000854 | Зажим трубка | 2 |
| 13 | M430610 | Винт | 4 |
| 13 | M430610 | Винт | 3 |
| 14 | A590906 | Пружинная шайба | 8 |
| 14 | A590906 | Пружинная шайба | 7 |
| 16 | 4155003 замена: 4169672 | Блок | 2 |
| 16 | 4155003 замена: A590106 | Блок | 2 |
| 16 | 4155003 замена: J900616 | Блок | 2 |
| 16 | 4169672 | Блок | 2 |
| 17 | A590106 | Шайба | 4 |
| 18 | J900635 | Болт | 4 |
| 18 | J900616 | Болт | 4 |
| 19 | 4155005 | Трубка | 1 |
| 20 | 2018880 | Трубка | 1 |
| 21 | 3028695 | Трубка | 1 |
| 22 | 2018879 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
